1.4 仿真上位机测试（RoboDK）

本课程仿真部分使用软件：RoboDK
RoboDK 是一款工业机器人仿真与离线编程软件，适用于多种品牌及机械臂型号。

• 官网下载地址：https://robodk.com/download
• 官方提供免费试用版本，注册后可体验 30 天完整功能，非常适合学习与练习。

1. 安装 RoboDK 驱动

• 安装 RoboDK

• 前往 Episode1 资料下载中心下载安装 Episode1 RoboDK 驱动 Python 脚本 api_episode_driver.py

• 将驱动脚本复制到 RoboDK 安装目录：C:\RoboDK\api\robot\

• 下载 Episode 1 机器人建模文件，拖拽导入 Robodk

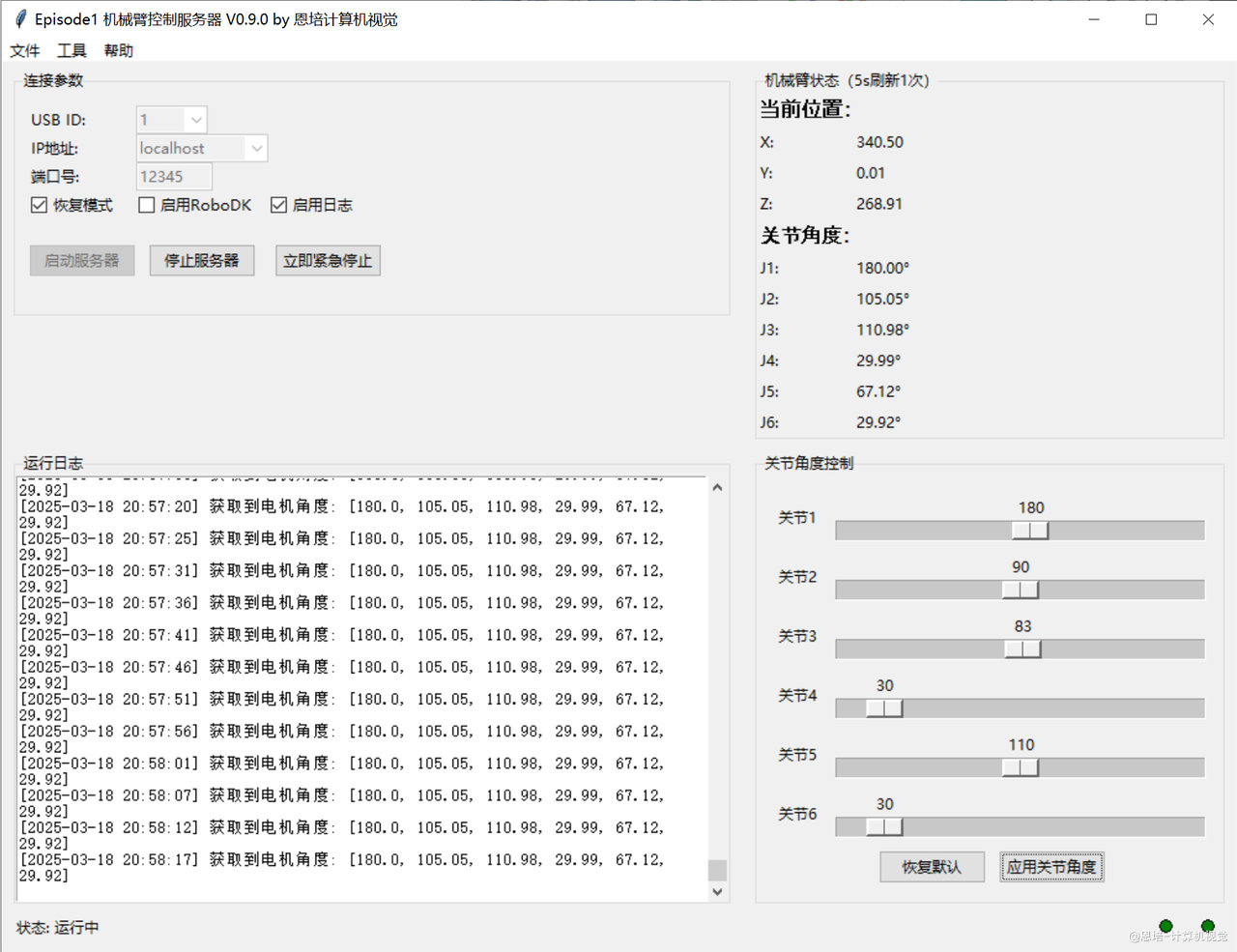

• 按照上位机连接参数，填写入 Robodk

  上位机	RoboDK

• 点击“连接”即可建立与 API 通讯。

• 异常问题可以点击“显示日志”查看。

2. RoboDK 使用

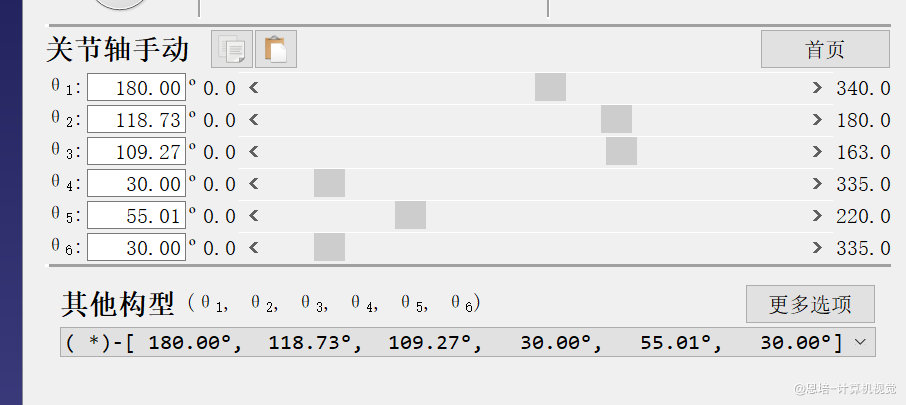

2.1 关节轴手动调整

操作方法类似于上位机，拖拽设置完角度，点击“Move joints”即可运动。

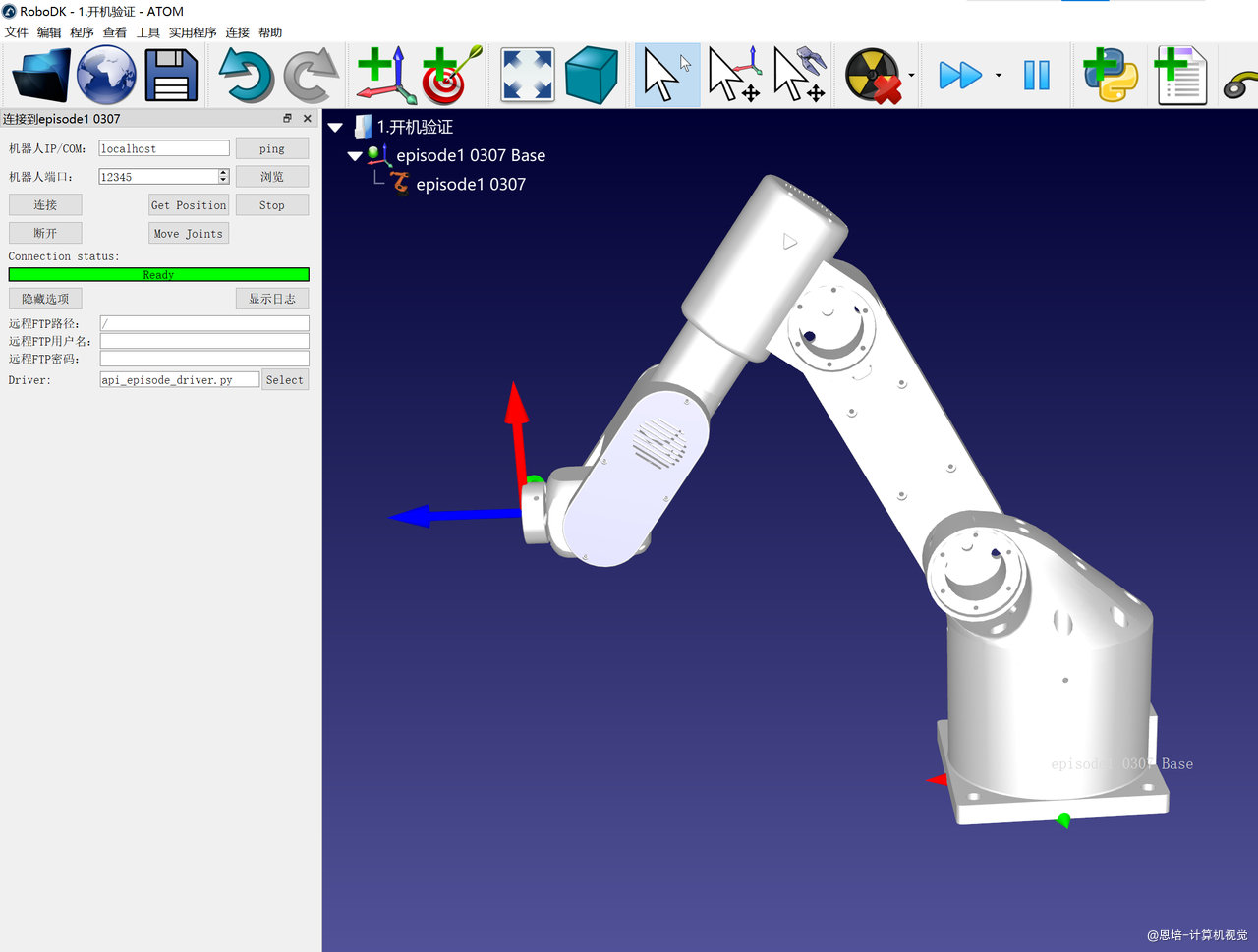

2.2 关节轴拖拽调整

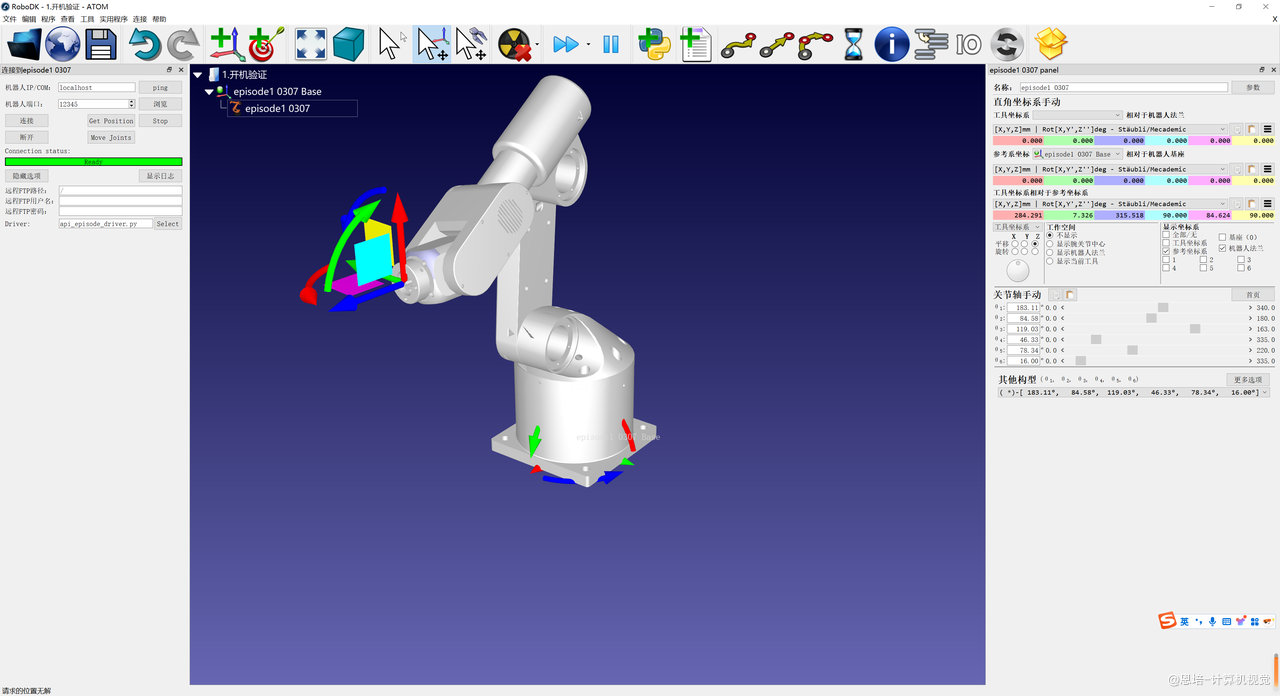

• 在“显示坐标系”中勾选机器人法兰
• 按住“Alt”键，然后用鼠标即可拖拽或旋转机器人法兰到别的位置
• 点击“Move joints”即可运动

2.3 设置运动轨迹

Episode 支持两种运动模式，这两种模式都已经支持 RoboDK：

• 关节角度运动模式 MoveJ
• 两点直线运动模式 MoveL

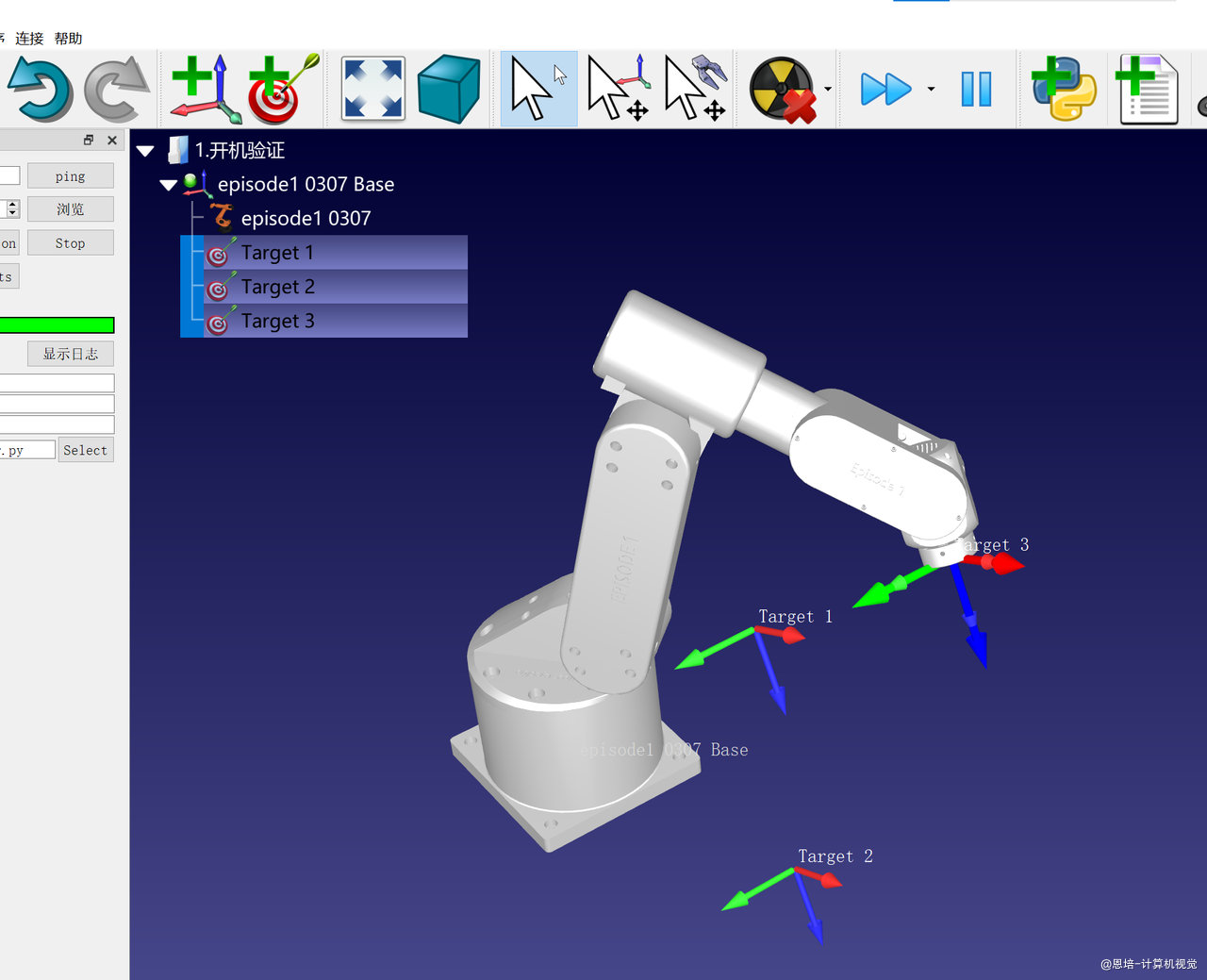

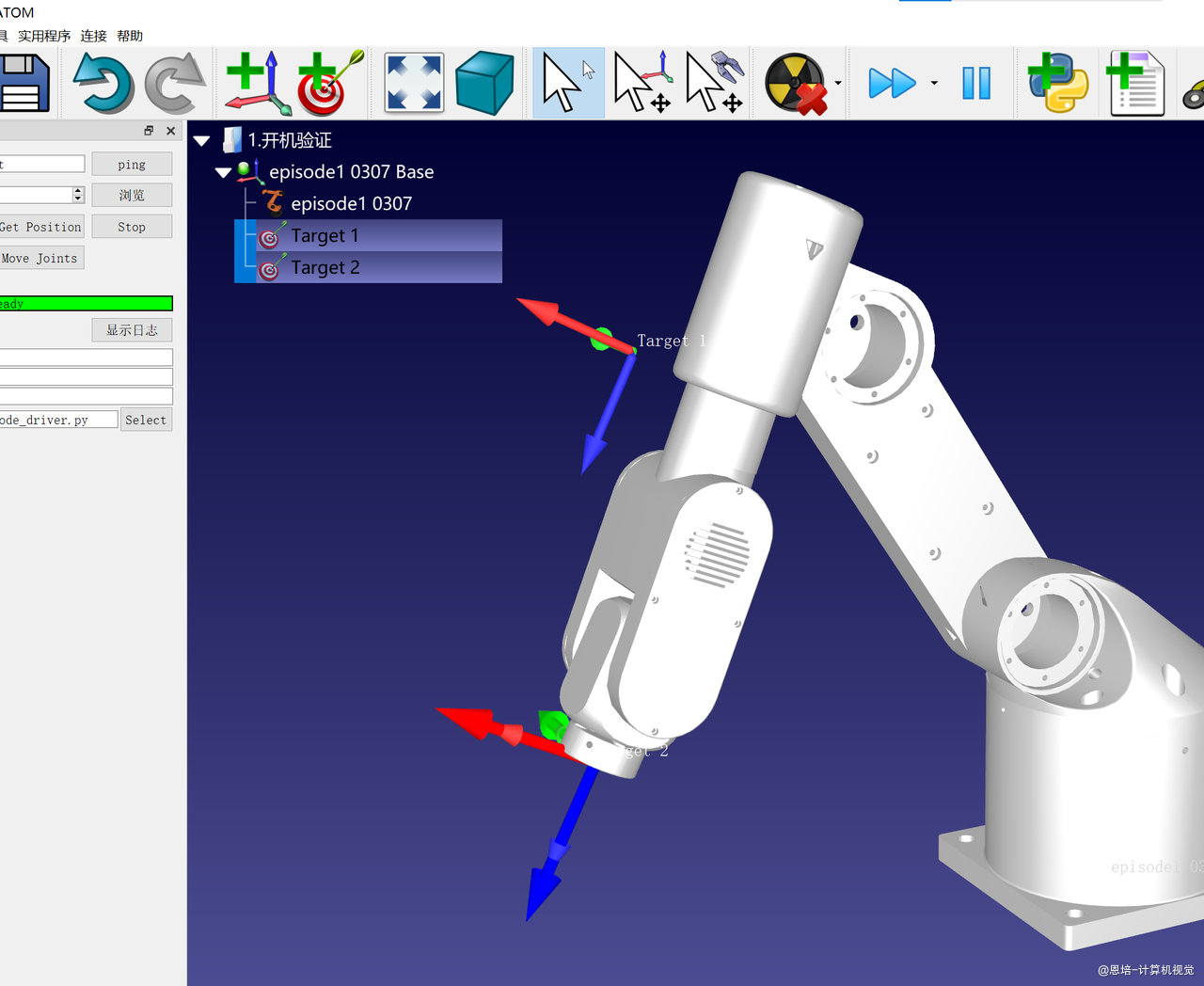

轨迹设置方法：

• 先利用拖拽、手动等方法，使机械臂移动到一个位置

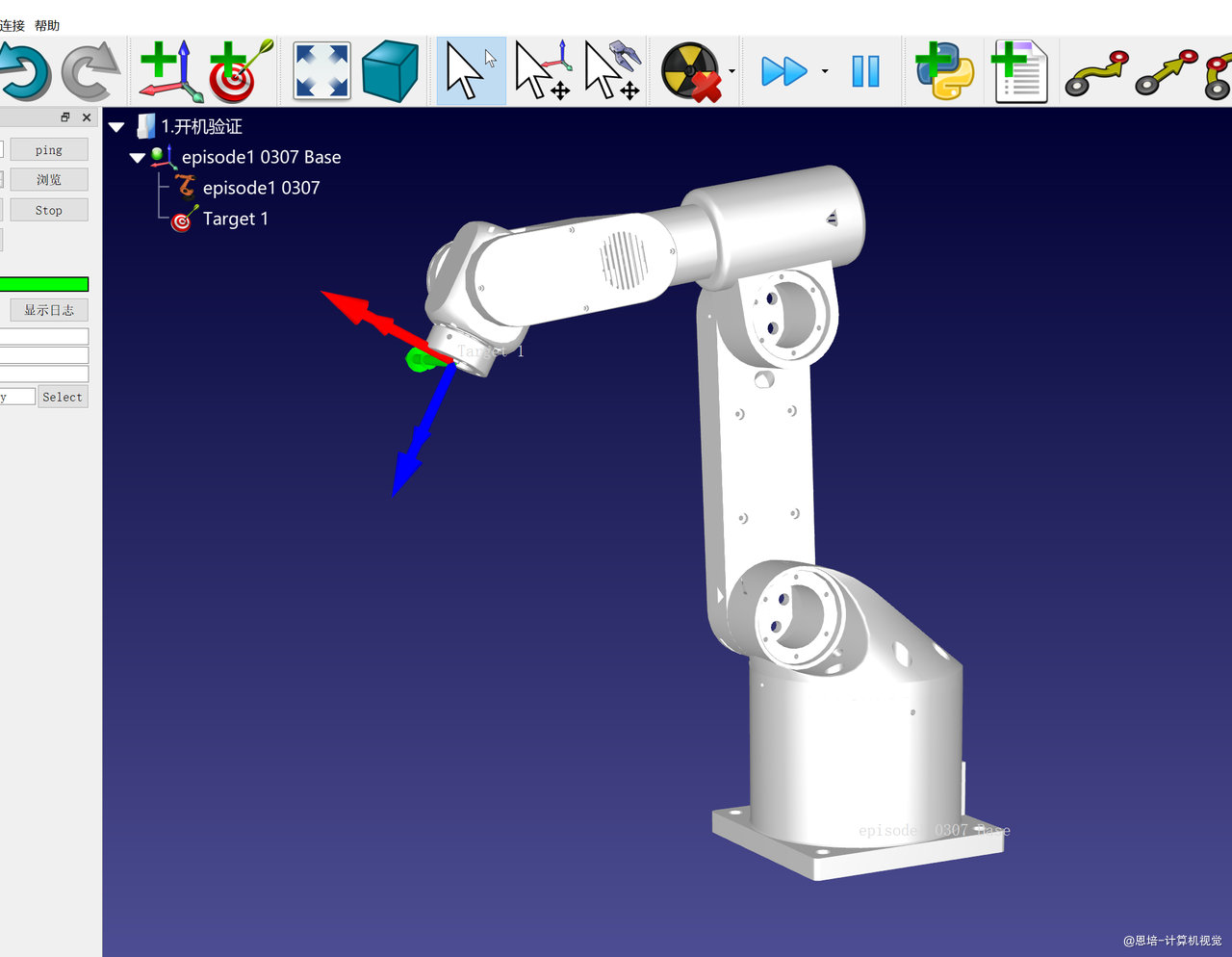

• 添加目标点



• 再添加下一个点



• 如需要，添加更多点

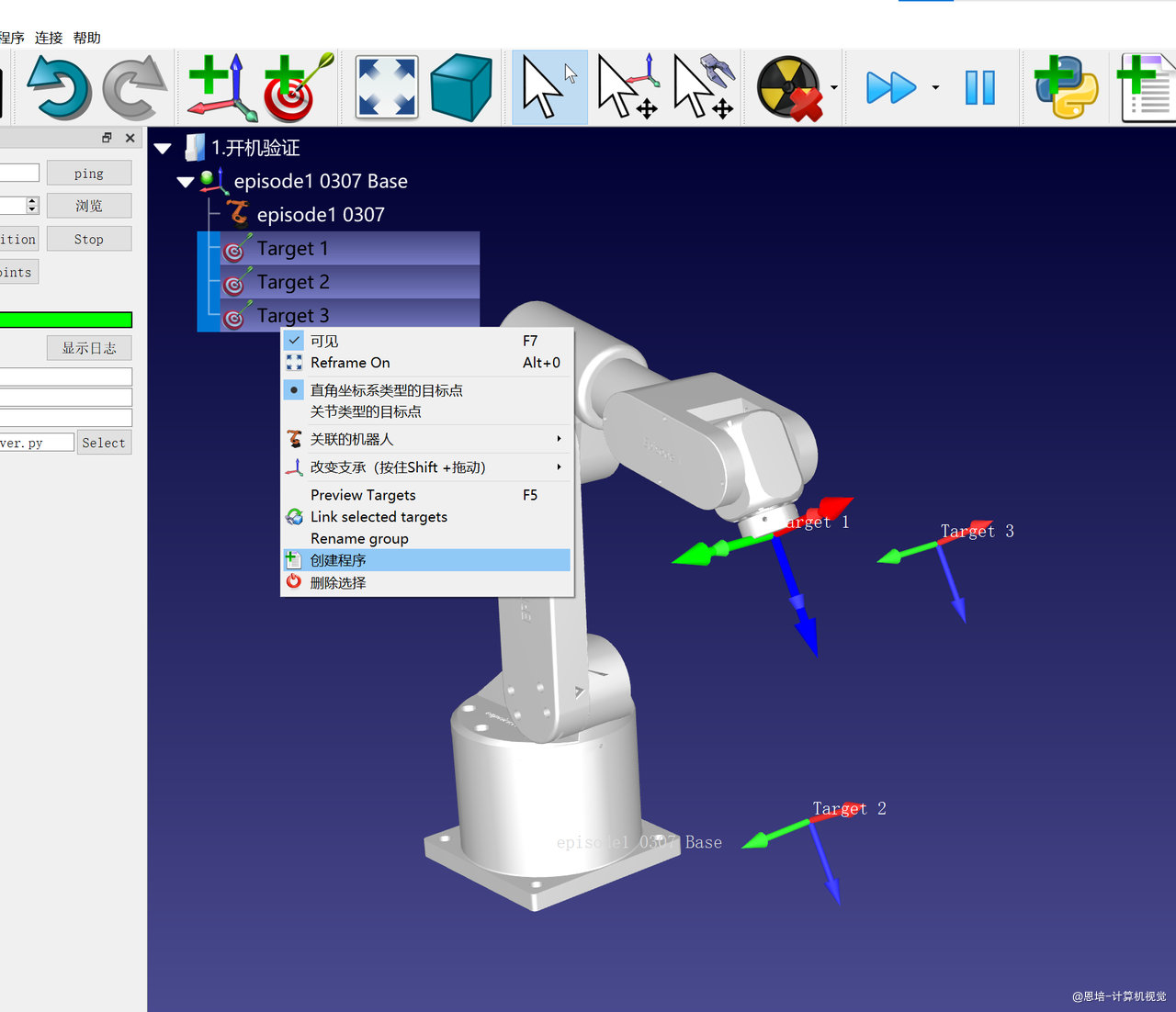

• 选中这些目标点，然后鼠标右键“创建程序”

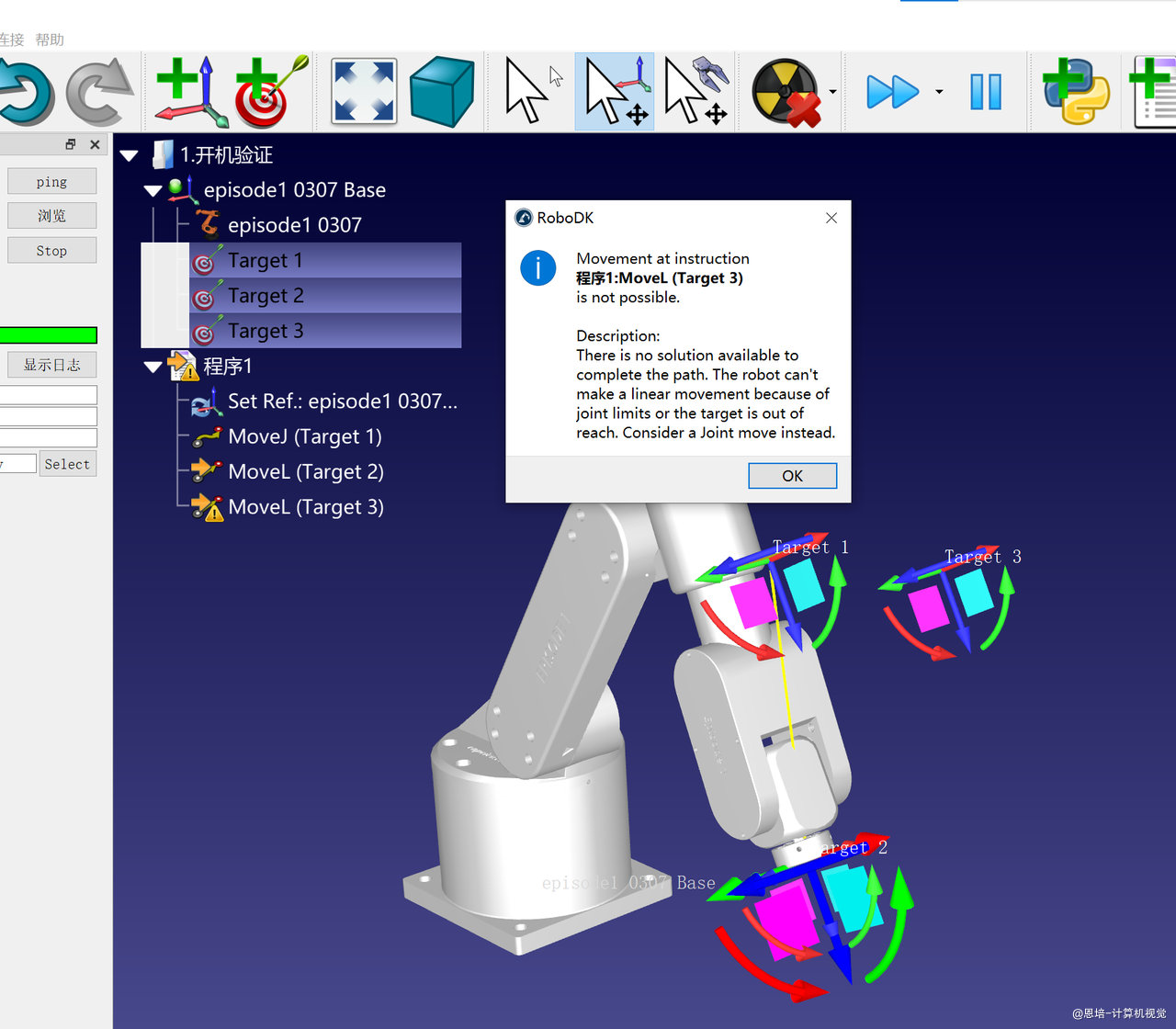

• 如果对应路径规划失败，会提示警告，并且该节点前有感叹号

  一般都是连续直线运动 MoveL 规划失败。

  但需要注意，这里只是程序预规划，实际是否有解，需要待会实际运行才知道。

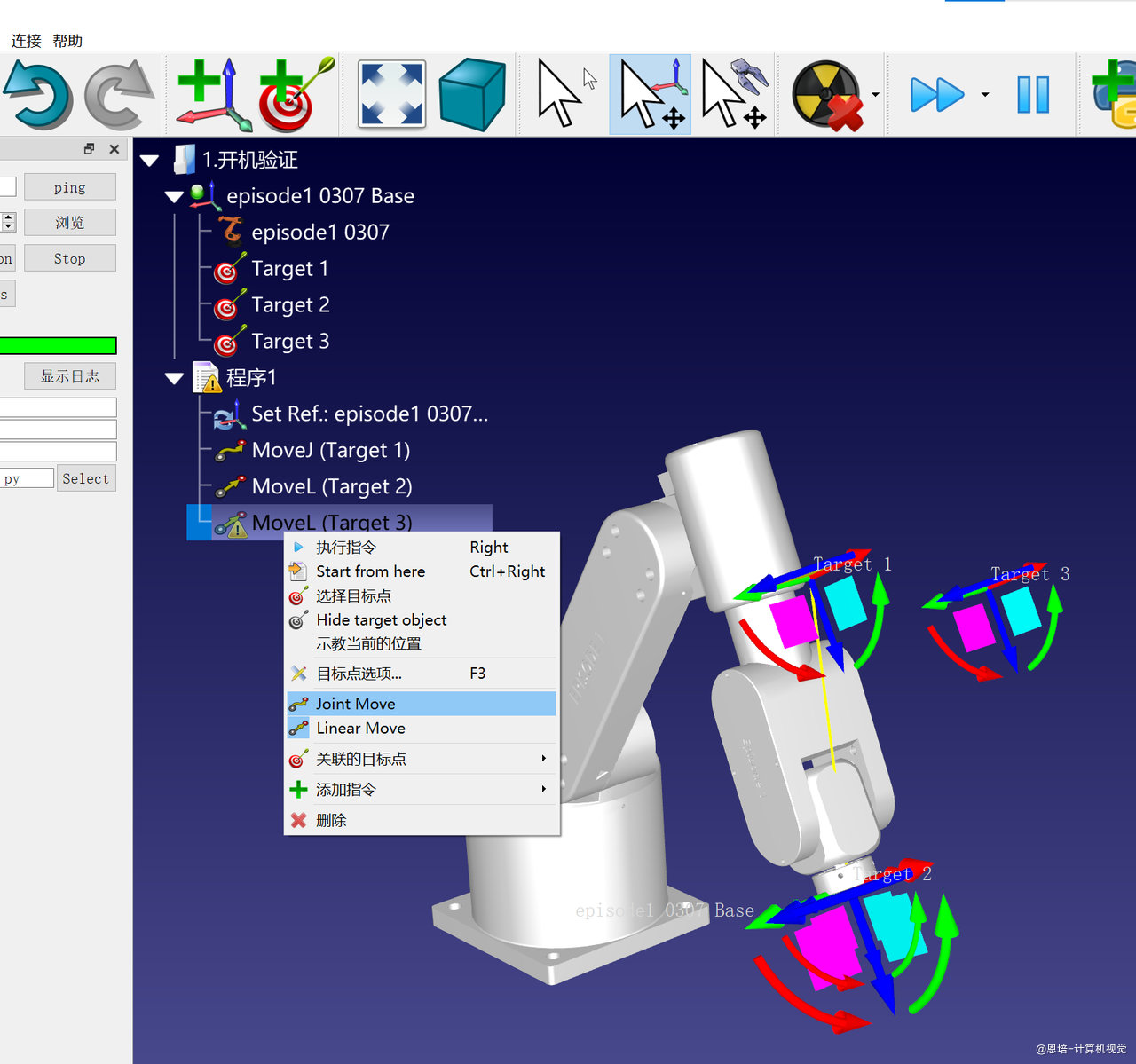

• 可以选中无解的节点，切换另一种运动模式，如 MoveJ

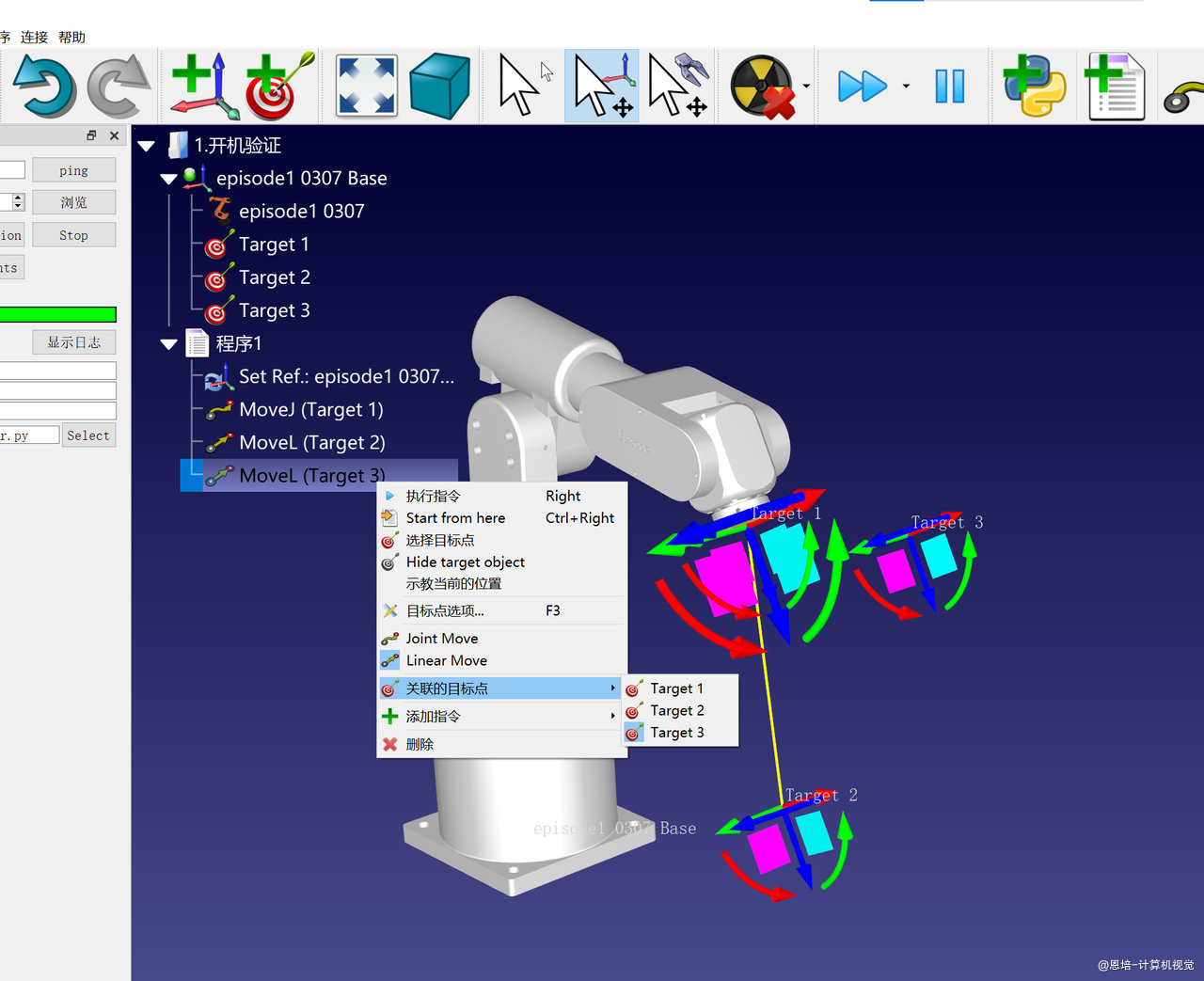

• 也可以切换不同目标点：

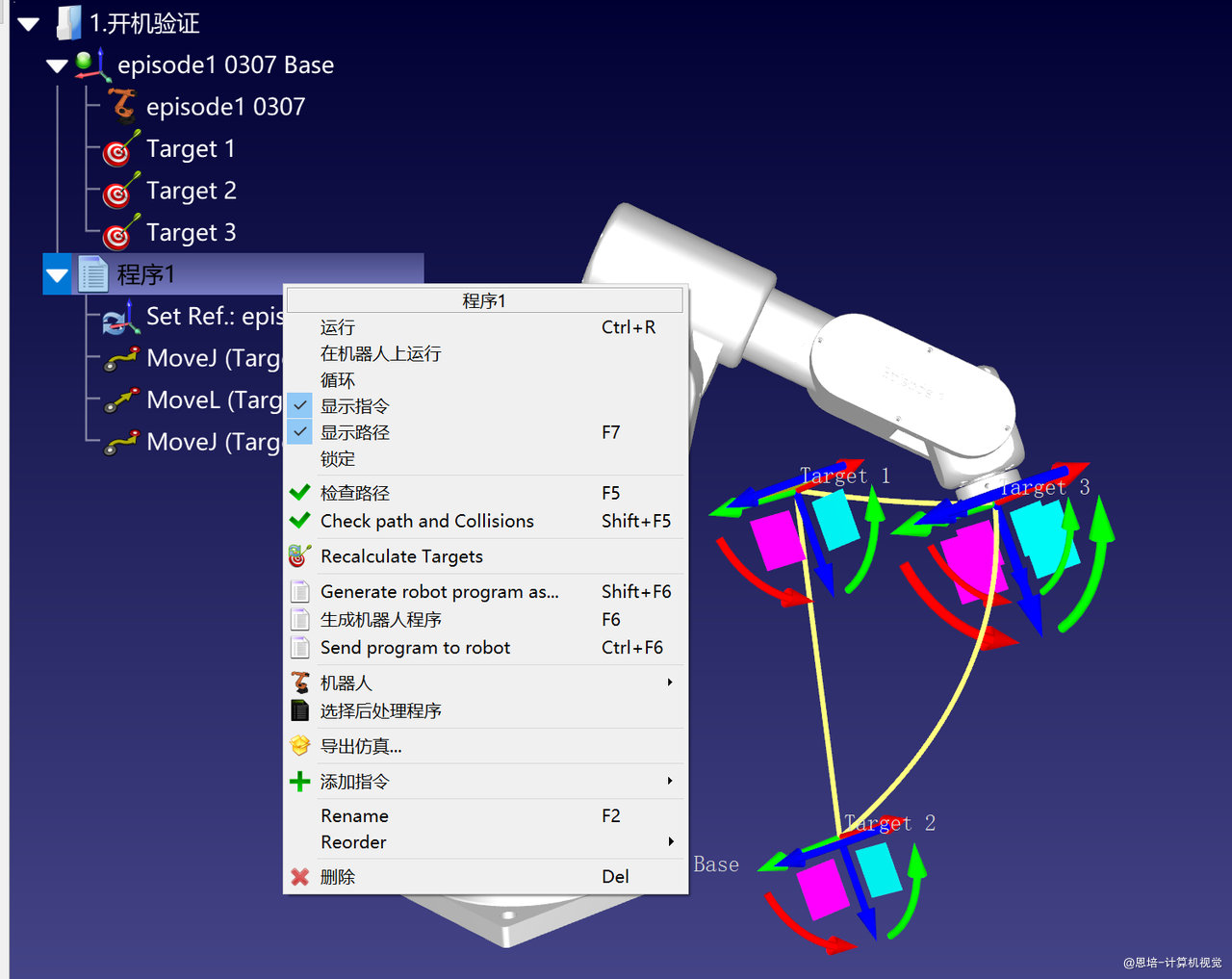

• 可以点击运行：

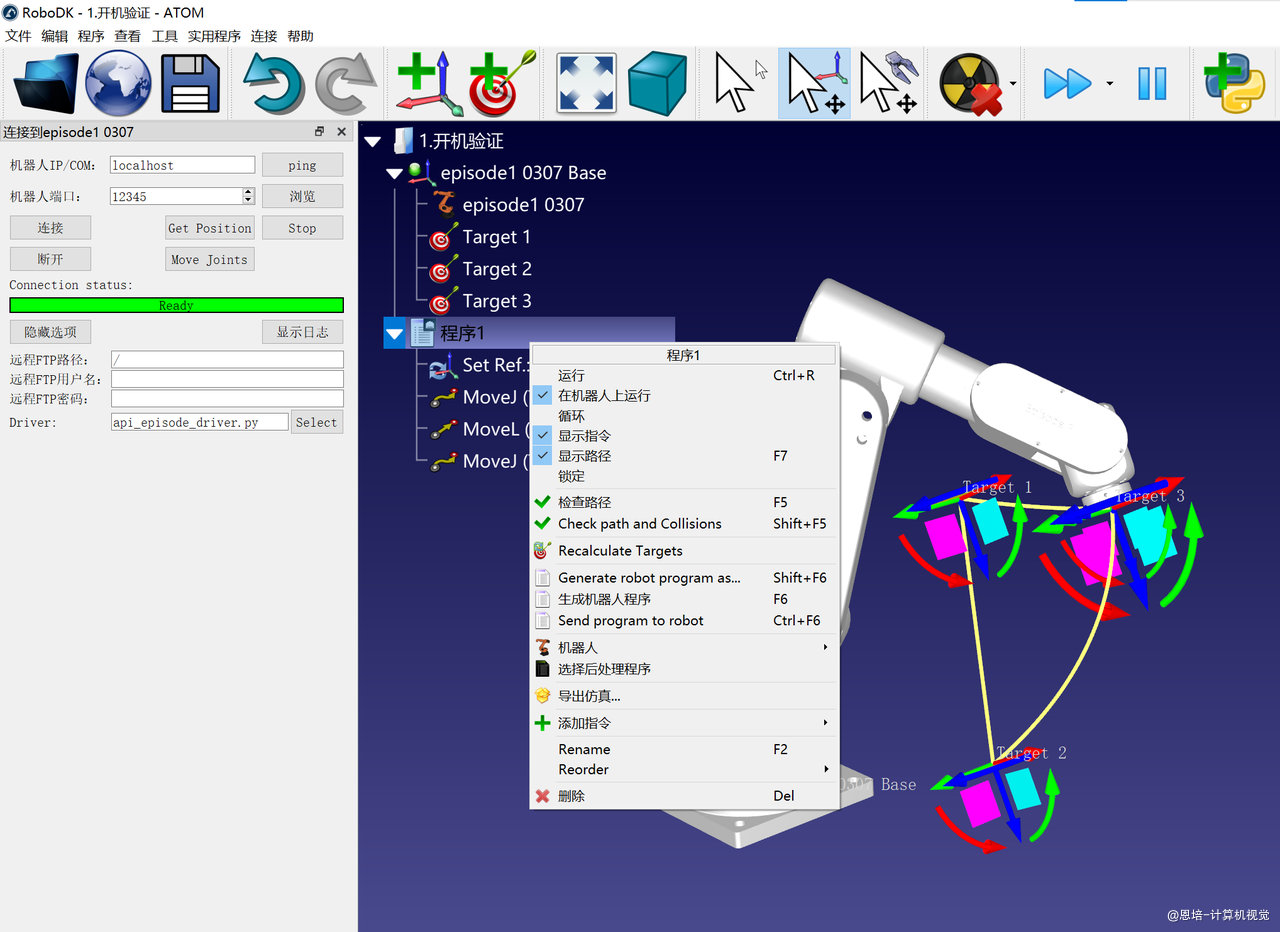

• 勾选在真机运行，即可同步真机

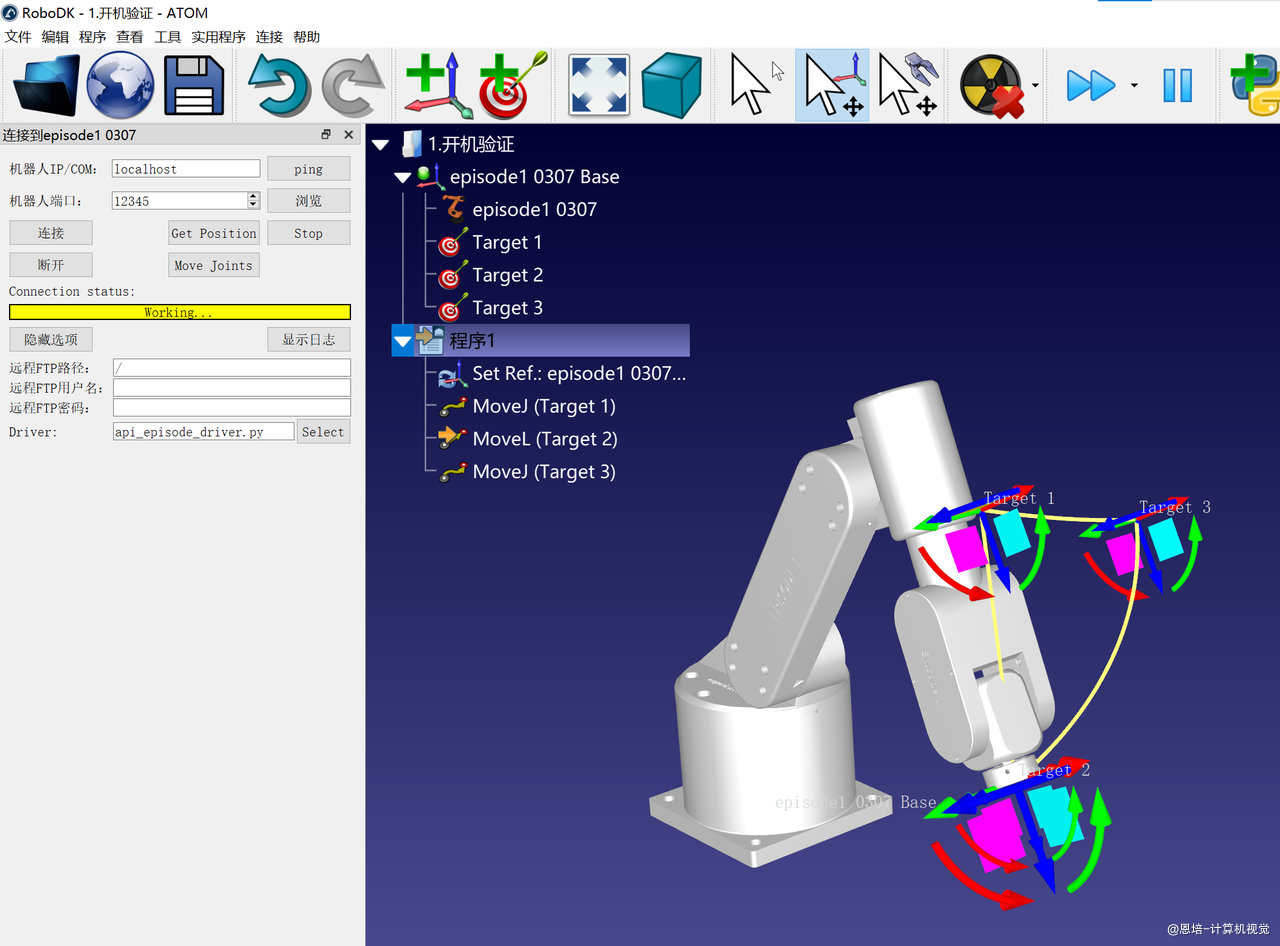

  注意查看左侧状态栏：

  • 绿色：表示 Ready
  • 黄色：运动中 working
  • 红色：出错，如轨迹无解、连接失败等

  Ready	Working

很多同学还在痛苦的组装，如果你已经在煲机，请分享一下你的视频到答疑群，鼓励一下这些朋友！
