2.5 双臂遥操系统校准、测试

下面的流程、代码、工具等只适用于双臂遥操作系统，单臂遥操作系统请查看上一篇。

1. 遥操作系统校准

1.1 环境配置

Ubuntu 电脑：我的版本是 20.04.6 LTS，其他版本，尤其是更高版本，可能有些驱动装不了
使用 Anaconda 创建虚拟环境：conda create -y -n lerobot python=3.10
激活环境：conda activate lerobot
下载修改后的 lerobot 代码：git clone https://github.com/enpeizhao/lerobot_two_student.git

不要使用 lerobot 官方代码，因为有代码改动（官方的代码不支持我的机械臂）
解压，进入目录 cd lerobot
安装 lerobot，使用：pip install -e . -i https://mirrors.huaweicloud.com/repository/pypi/simple

注意：如果之前在环境中装过单臂的 lerobot，这里需要覆盖安装。
安装飞特舵机支持，使用：pip install 'lerobot[feetech]'
我的环境依赖参考在根目录的 lerobot_env_two.txt

1.2 中位校准遥操主臂

1.2.1 右侧遥操主臂

右侧遥操主臂的配置过程，与上一篇单臂遥操一模一样

将右侧遥操主臂的电源和数据线插上，数据线另一头连接电脑
运行指令：ls /dev/ttyACM* ，检查驱动板在 Ubuntu 下的端口，比如我的是：/dev/ttyACM0

运行：python -m lerobot.set_middle --port=/dev/ttyACM0，进入校准程序，应该会输出这样的界面：


INFO 2025-09-10 17:19:06 t_middle.py:117 {'motor_range': (1, 7), 'port': '/dev/ttyACM0'}
Connected to Feetech motors on port /dev/ttyACM0
已解锁所有电机（扭矩禁用）
开始持续监控位置。电机范围: 1-7。按 Ctrl+C 停止。
您可以在监控时手动移动机械臂。
按 'r' 重置中位位置。
按 'l' 切换电机锁定状态（启用/禁用扭矩）。
原始位置: 电机 1: [2911], 电机 2: [1678], 电机 3: [3691], 电机 4: [2200], 电机 5: [1357], 电机 6: [1903], 电机 7: [2062]

转动遥操主臂各个关节，你会看到电机位置数值变化

飞特总线舵机编码器的分辨率是 4096，即你会看到位置在（0~4096）范围内
切换英文输入法，按 r ，会提示：请手动移动机械臂到新的中位位置，然后按回车...

如果没有响应，可以先按一下回车键

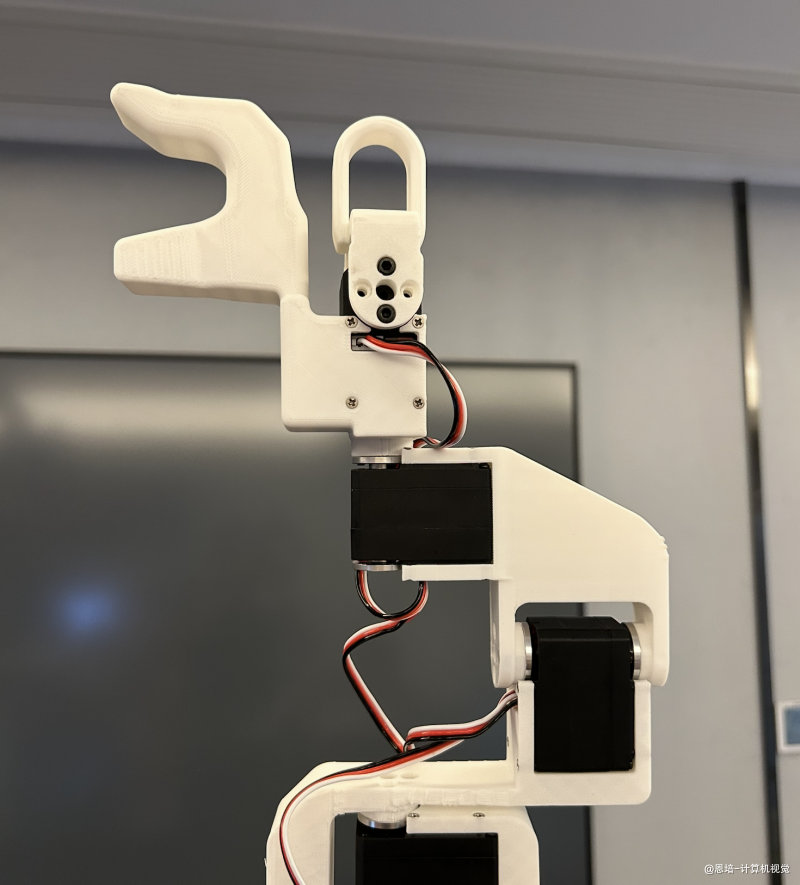

将右遥操主臂各个关节转到它的中间位置（编码器 2048 的位置），大概如下：
- 不必要求特别精准，大概在中位就行了
- 需要注意夹爪支架的方向，不然校准后不顺手
- 需要注意夹爪手指环的要尽量在中位，不然可能遥操作的执行的主臂夹爪抓不紧
- 当然，校准不是一次性的，如果不满意，随时可以重新校准

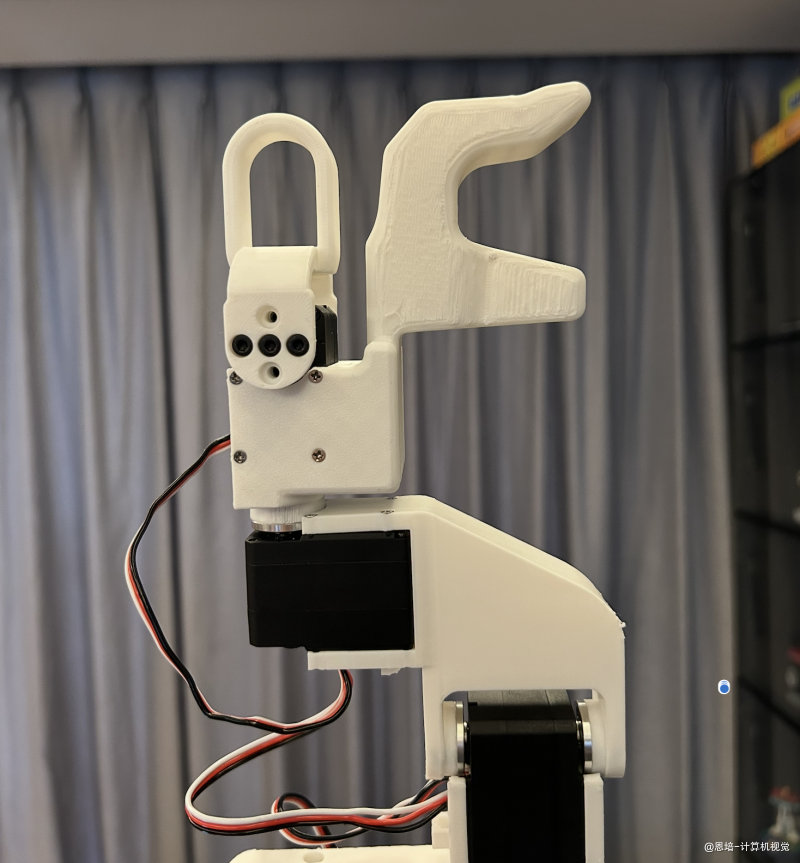

侧视图后视图正视图
保持遥操主臂静止，按回车键，你会看到输出的电机角度全部校准为了 2048
退出中位校准程序，保持遥操主臂通电、数据线连接电脑。

1.2.2 左侧遥操主臂

类似的，将左侧遥操主臂的电源和数据线插上，数据线另一头连接电脑
我们运行指令：ls /dev/ttyACM* ，检查驱动板在 Ubuntu 下的端口，这时应该有两个端口，比如我的：
```
/dev/ttyACM0  /dev/ttyACM1
```
/dev/ttyACM0 是右侧的端口，那么另一个就是左侧的端口。运行：python -m lerobot.set_middle --port=/dev/ttyACM1，进入校准程序

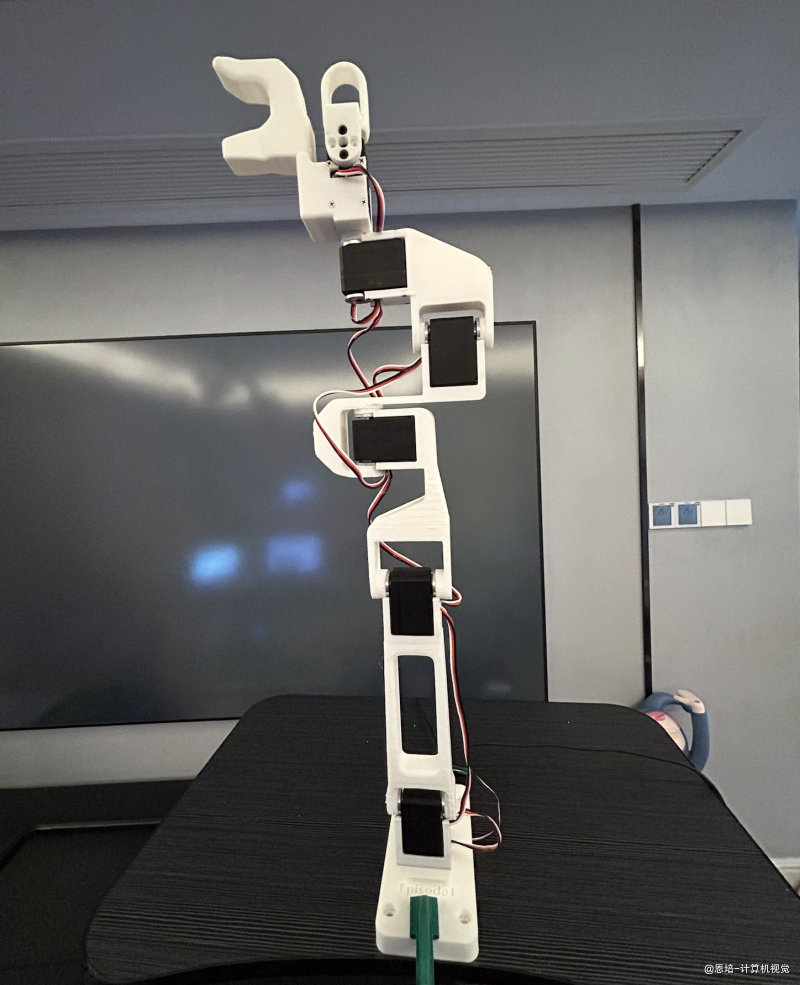

将左侧遥操主臂各个关节转到它的中间位置（编码器 2048 的位置），如下：
- 如下图“左手——正视图” 前 6 个关节与右手一致
- 区别是左手夹爪与右手夹爪差 180 度（这样更方便握住）。具体对比，请查看下图
左手——正视图左手夹爪——正视图右手夹爪——正视图
保持遥操主臂静止，按回车键，你会看到输出的电机角度全部校准为了 2048
退出中位校准程序，保持遥操主臂通电、数据线连接电脑。

1.3 机械臂遥操作测试

操作时，注意安全！！！

操作时，注意安全！！！

操作时，注意安全！！！

第一次最好找一个助手协助，如果执行的从臂异常运动，可以及时断电（注意用手托住关节）

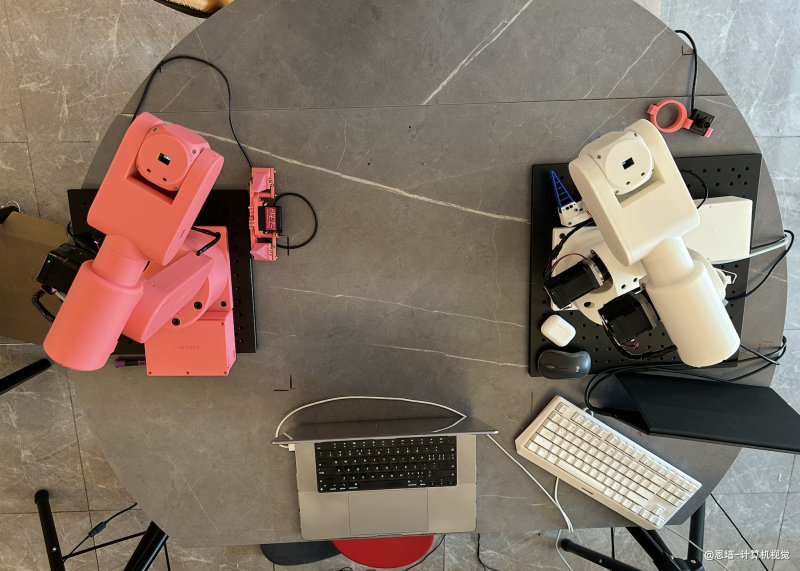

摆放机械臂：
- 机械臂先别装相机和夹爪（忽略下图）
- 两台执行从臂相对摆放（插线槽相互远离，方便走线），通电、数据线连接电脑
- 两台遥操主臂同样相对摆放（插线槽相互远离，方便走线），通电、数据线连接电脑

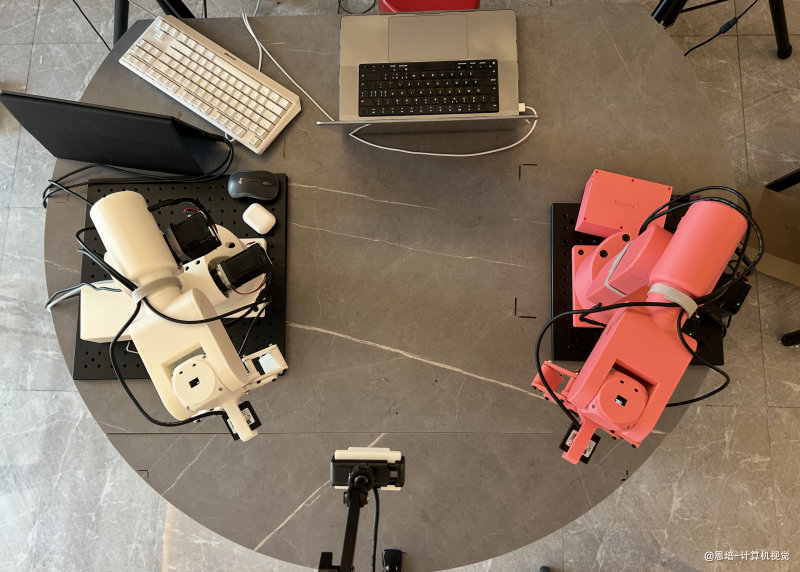

俯拍正视遥操作
修改左右 2 台 Episode1 机械臂（注意，不是遥操主臂）六个驱动板的参数，将 Response 改为 None，如果不会修改，请查看这里
都插上夹爪控制盒，夹爪先不用装在机械臂末端（还没有安装相机）
下载最新版上位机（V0.9.8 以上）
左侧 Episode1 机械臂上电
- 打开上位机，选择对应的 USB_ID，设置一个端口
- 启用服务器，进行归零、回到默认位置
右侧 Episode1 机械臂上电
- 再打开一个上位机窗口，选择对应的 USB_ID，设置一个端口
- 进行归零、回到默认位置

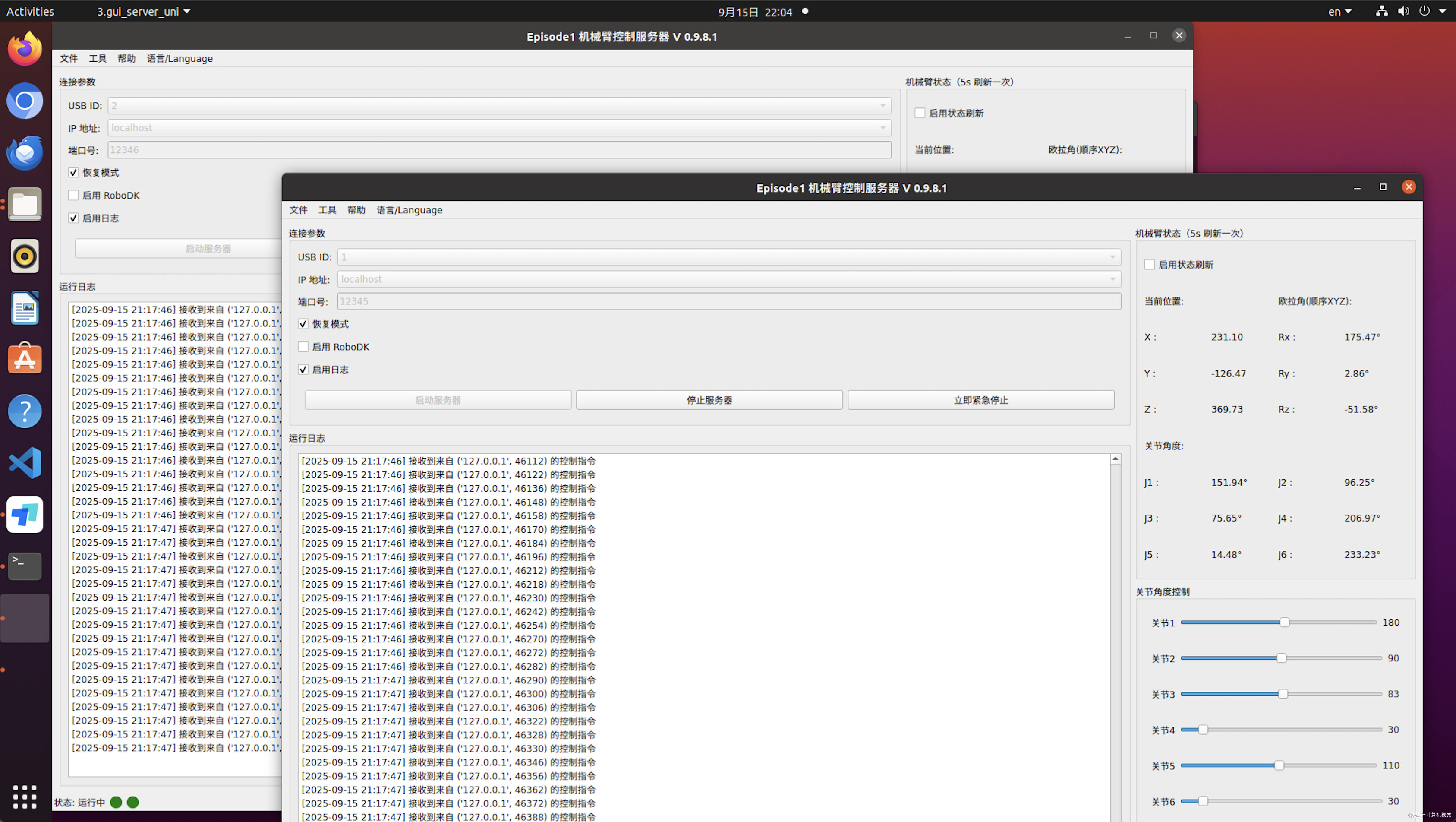

注意：两个上位机的 USB_ID、端口不可能一致，否则另一台无法启动，比如我配置：
2 个上位机关闭”启用日志“、”启用状态刷新“ 复选框

运行下面代码，机械臂会运行到准备位置


python -m lerobot.episode_default_position --ip_left=localhost --port_left=12346 --ip_right=localhost --port_right=12345

双手握住各自遥操主臂，初始位置与从臂接近

运行指令：

操作时，注意安全！！！


python -m lerobot.teleoperate \
    --robot.ip_address_left="localhost" \
    --robot.port_left=12346 \
    --robot.ip_address_right="localhost" \
    --robot.port_right=12345 \
    --robot.type=enpei_follower \
    --robot.id=enpei_follower \
    --robot.cameras="{ }" \
    --teleop.type=enpei_leader \
    --teleop.port_left=/dev/ttyACM1 \
    --teleop.port_right=/dev/ttyACM0 \
    --teleop.id=enpei_leader \
    --fps=30\
    --display_data=false \
    --enpei_speed_mode=record

robot 表示从臂执行臂相关参数，telep 表示遥操主臂相关参数，在测试时，你只需要修改下列标 “✅ ”的项：

参数	是否需要修改	解释
`robot.ip_address_left="localhost"`	✅ 是	左侧从臂上位机 API 的 IP 地址
`robot.port_left=12346`	✅ 是	左侧从臂上位机 API 的端口
`robot.ip_address_right="localhost"`	✅ 是	右侧从臂上位机 API 的 IP 地址
`robot.port_right=12345`	✅ 是	右侧从臂上位机 API 的端口
`robot.type=enpei_follower`	否	从臂类别，方便框架识别
`robot.id=enpei_follower`	否	从臂 ID，方便框架识别
`robot.cameras="{ }"`	否	相机参数，测试时暂不需要填写，实际采集数据的时候需要
`teleop.type=enpei_leader`	否	主臂类别，方便框架识别
`teleop.port_left=/dev/ttyACM1`	✅ 是	左侧主臂驱动板端口
`teleop.port_right=/dev/ttyACM0`	✅ 是	右侧主臂驱动板端口
`teleop.id=enpei_leader`	否	主臂 ID，方便框架识别
`fps=30`	否	控制频率，范围 0~100，越大，遥操作响应越快
`display_data=false`	否	`rerun.io` 可视化
`enpei_speed_mode=record`	否	速度模式

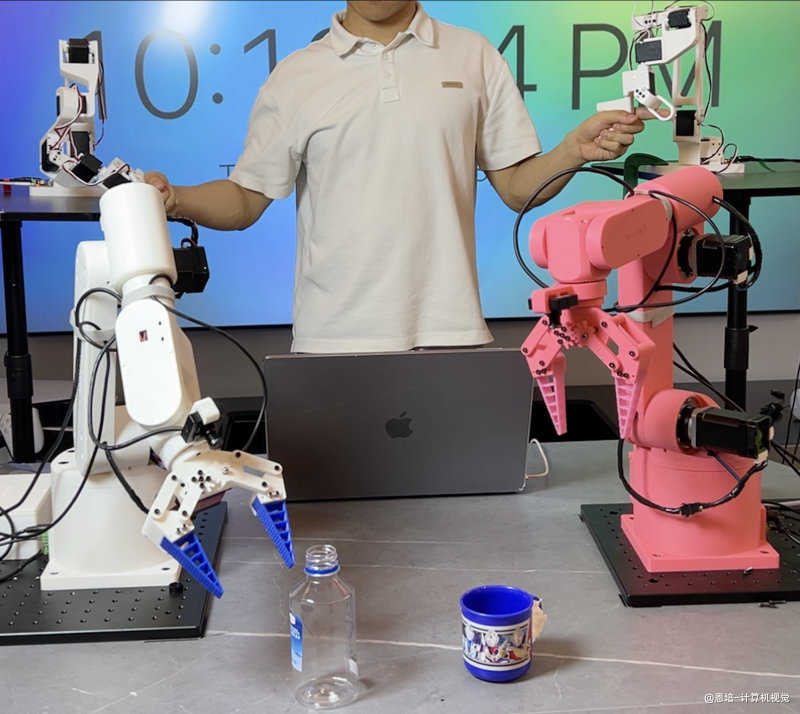

一切正常的话，程序启动后，便可以用遥操主臂操作从臂了，请检查：
- 分别转动左侧主臂前 6 个关节，看看从臂能否跟着转动
- 看看左侧夹爪能否控制
- 再检查右侧

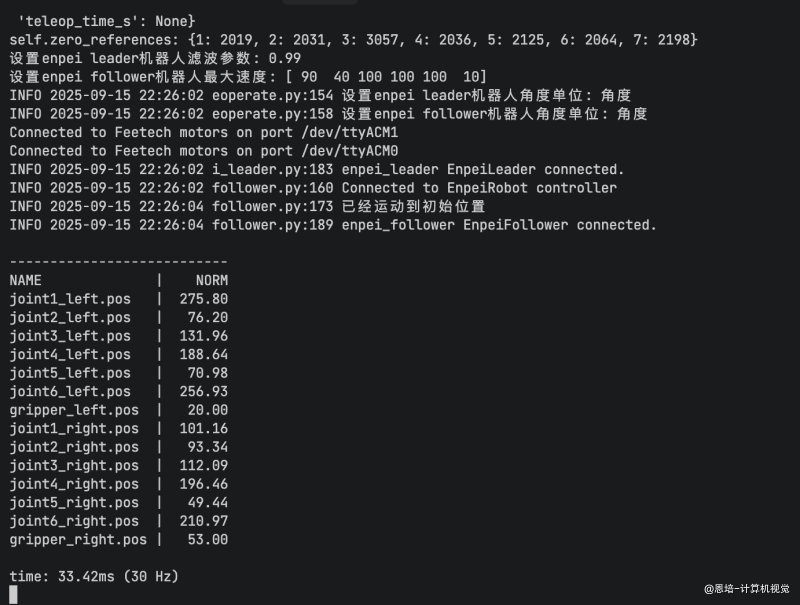

- 终端应该有类似如下输出：
自己遥操作熟练一下，如果需要退出，在终端按 Ctrl+C 退出程序

高速模式：

操作时，注意安全！！！

操作时，注意安全！！！

操作时，注意安全！！！


python -m lerobot.teleoperate \
    --robot.ip_address_left="localhost" \
    --robot.port_left=12346 \
    --robot.ip_address_right="localhost" \
    --robot.port_right=12345 \
    --robot.type=enpei_follower \
    --robot.id=enpei_follower \
    --robot.cameras="{ }" \
    --teleop.type=enpei_leader \
    --teleop.port_left=/dev/ttyACM1 \
    --teleop.port_right=/dev/ttyACM0 \
    --teleop.id=enpei_leader \
    --fps=100\
    --display_data=false \
    --enpei_speed_mode=teleop

2. 安装测试相机

再次运行指令，让从臂运行到遥操默认位置，方便安装相机和夹爪：


python -m lerobot.episode_default_position --ip_left=localhost --port_left=12346 --ip_right=localhost --port_right=12345

先安装腕部相机，再安装夹爪
- 相机尽量在正前方，这样可以拍到夹爪
- 可以用魔术贴扎带将线固定好
位置 1 位置 2

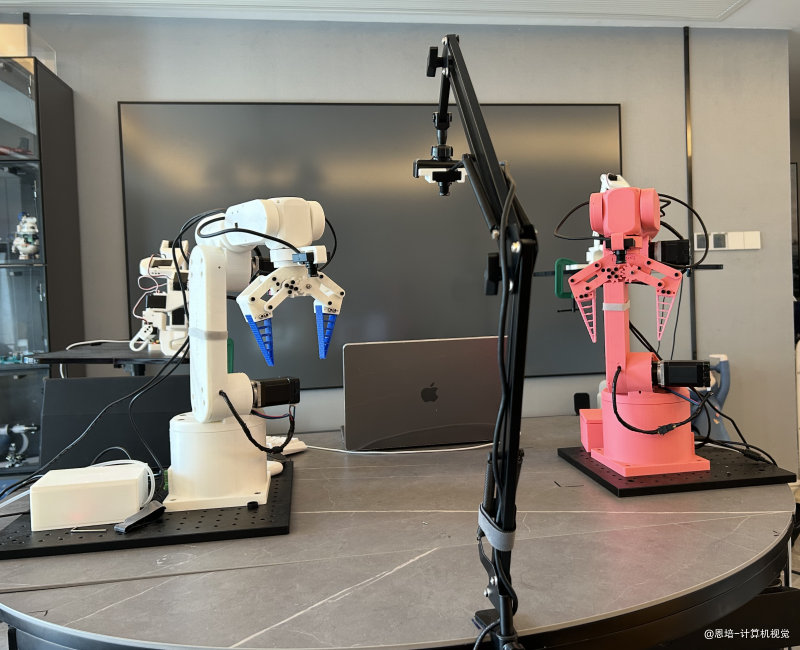

将固定位相机也摆好：
3 个相机的 USB 线插入电脑 USB 口，最好是 USB3 口
- 如果线不够长，需要自购一根 USB3 延长线
- 如果电脑没有多余的 USB3 接口，需要自购 USB3 扩展坞

运行：python -m lerobot.find_cameras opencv ，应该输出类似信息：


--- Detected Cameras ---
Camera #0:
  Name: OpenCV Camera @ /dev/video0
  Type: OpenCV
  Id: /dev/video0
  Backend api: V4L2
  Default stream profile:
    Format: 0.0
    Width: 640
    Height: 480
    Fps: 30.0
--------------------
Camera #1:
  Name: OpenCV Camera @ /dev/video2
  Type: OpenCV
  Id: /dev/video2
  Backend api: V4L2
  Default stream profile:
    Format: 0.0
    Width: 640
    Height: 480
    Fps: 30.0
--------------------
Camera #2:
  Name: OpenCV Camera @ /dev/video4
  Type: OpenCV
  Id: /dev/video4
  Backend api: V4L2
  Default stream profile:
    Format: 0.0
    Width: 640
    Height: 480
    Fps: 30.0
--------------------

Finalizing image saving...
Image capture finished. Images saved to outputs/captured_images

必须有 3 个相机（分割线分割），如果数量不对，请检查连线
FPS 必须都要达到 30
确定 ID，去 outputs/captured_images 下保存的图片查看
- 结合文件名和拍摄内容，可以看到各自相机的索引：
  - 左侧相机：4
  - 右侧相机：0
  - 俯拍：2
- 腕部相机必须要能看到柔性夹爪的手指（下方蓝色、红色手指），否则需要调整你的相机位置

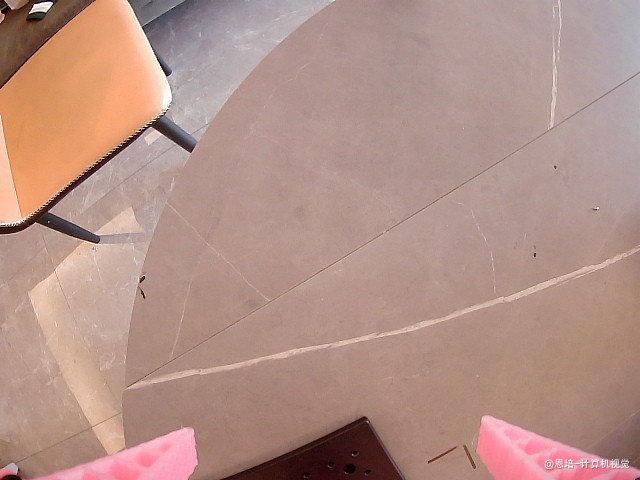

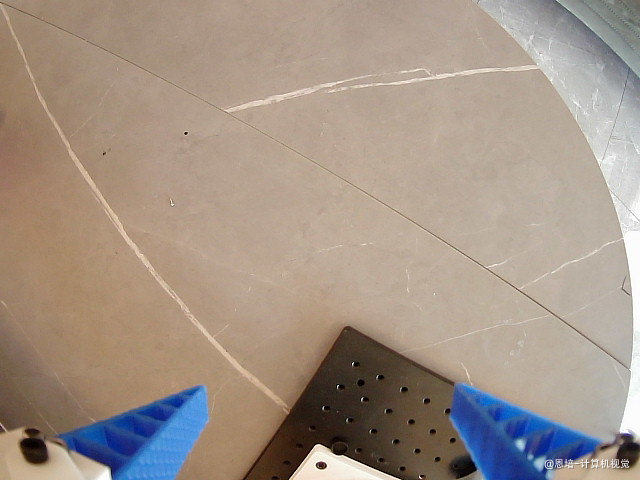

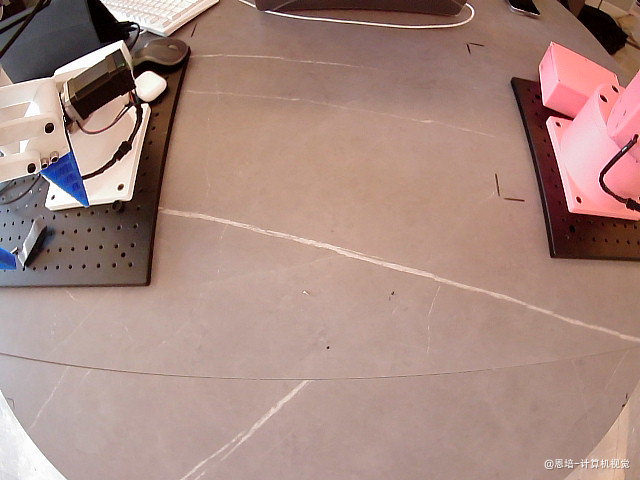

opencv__dev_video0.png opencv__dev_video2.png opencv__dev_video4.png

结合相机，再次遥操作：

左侧相机：handeye_left，4
右侧相机：handeye_right，0
俯拍：fixed，2
display_data=true 表示打开 rerun.io 可视化（要在 Ubuntu 本机，不能是 SSH 远程）


python -m lerobot.teleoperate \
    --robot.ip_address_left="localhost" \
    --robot.port_left=12346 \
    --robot.ip_address_right="localhost" \
    --robot.port_right=12345 \
    --robot.type=enpei_follower \
    --robot.id=enpei_follower \
    --robot.cameras="{ handeye_left: {type: opencv, index_or_path: 4, width: 320, height: 240, fps: 30}, handeye_right: {type: opencv, index_or_path: 0, width: 320, height: 240, fps: 30}, fixed: {type: opencv, index_or_path: 2, width: 320, height: 240, fps: 30}}" \
    --teleop.type=enpei_leader \
    --teleop.port_left=/dev/ttyACM1 \
    --teleop.port_right=/dev/ttyACM0 \
    --teleop.id=enpei_leader \
    --fps=30\
    --display_data=true \
    --enpei_speed_mode=record

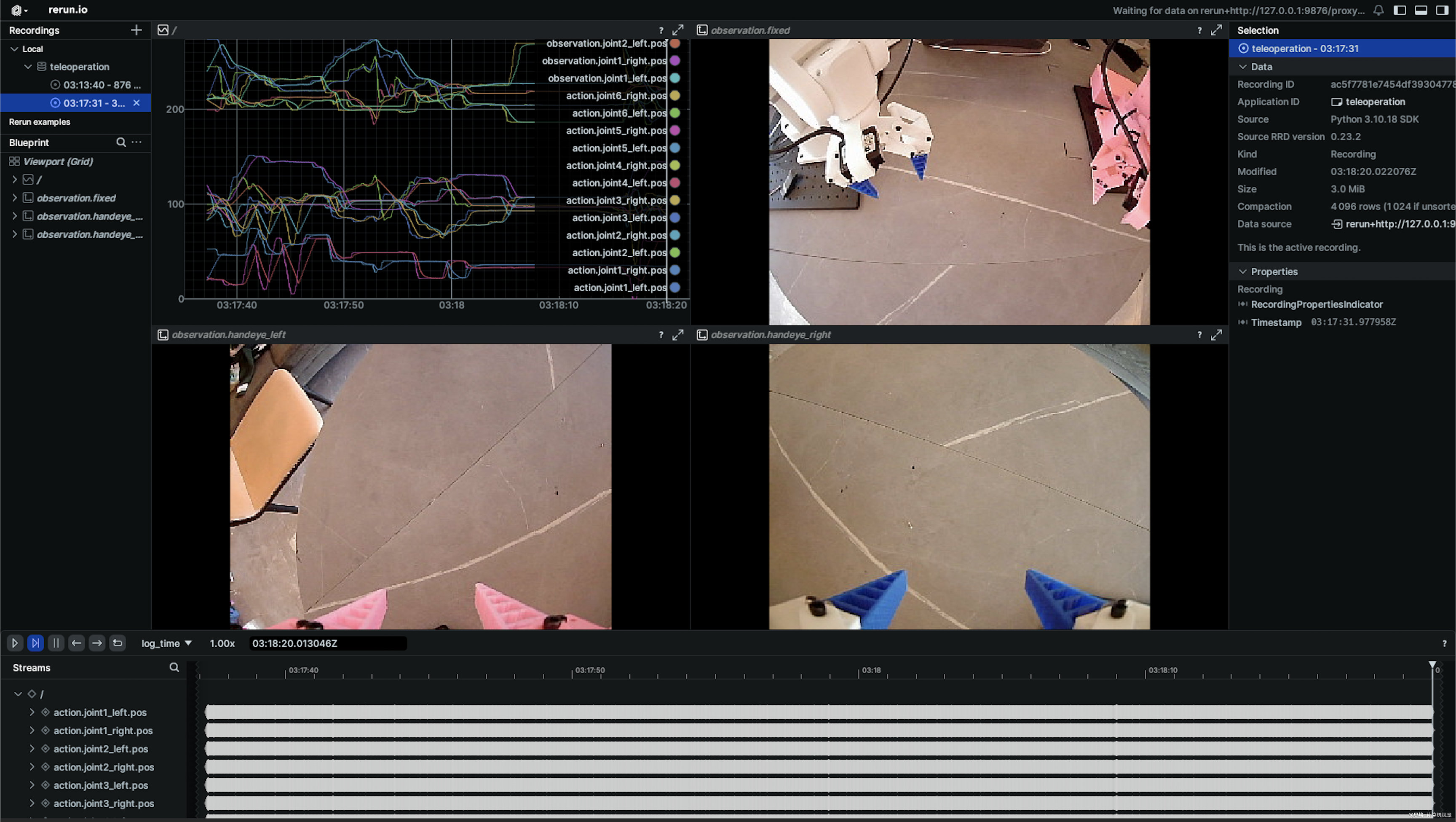

一切正常的话，理应打开下图窗口：
