3.15 视觉对战五子棋实战

一、项目概览：让机械臂完成视觉对战五子棋

如上面短视频演示的，我们将实现用机械臂完成视觉对战五子棋的应用。

本节课代码：点击下载

1.1 本章要解决的核心问题

本章聚焦三个工程问题：

如何把普通 USB 相机画面变成可用于机器人抓取的平面坐标
如何让机械臂理解“图像中的位置”并准确到达
如何把视觉检测、五子棋 AI 和机械臂控制串成完整闭环

1.2 物料清单

物料	参考图片	购买参考链接
带负压吸盘的六轴机械臂		任意满足条件的机械臂即可

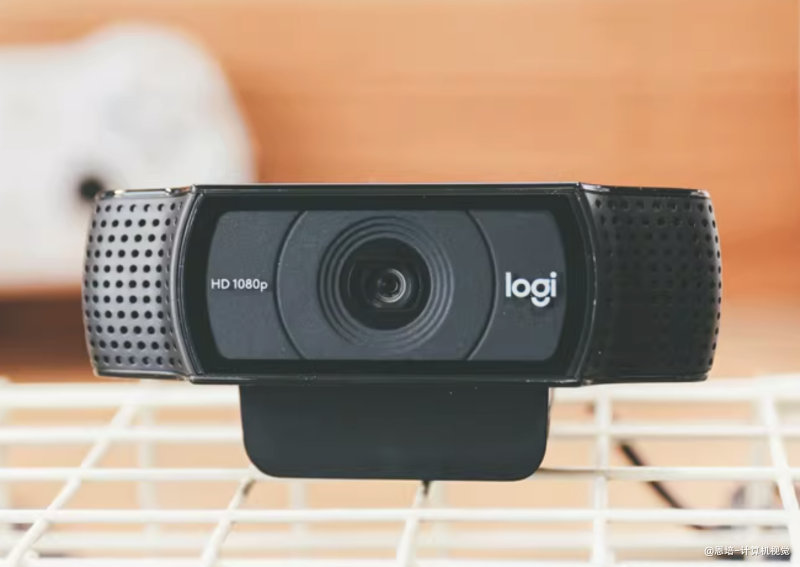

USB 摄像头		720P 以上即可

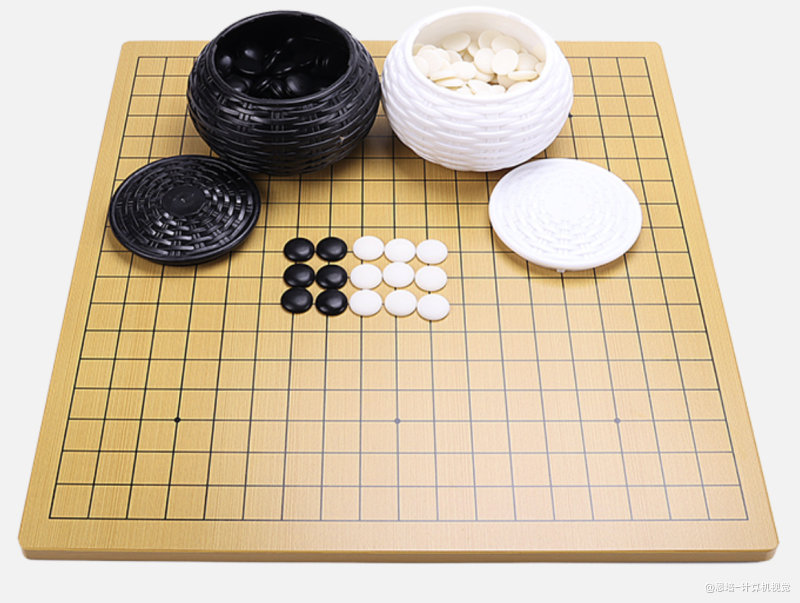

棋盘格 + 棋子		参考棋盘尺寸：13 路围棋，棋盘尺寸：44 * 47 * 1.2 cm 。参考棋子大小：直径 2.2cm，厚度 0.6cm 。【京东】https://3.cn/2Ie-kzXN 「围棋套装 1913 路初学棋盘」

为什么使用普通 USB RGB 相机，而不是深度相机?

本项目使用的是普通 USB RGB 相机，不是深度相机，原因非常工程化：

棋盘和储棋区都是平面场景，且棋子高度固定
我们关心的是平面位置（x、y）与稳定抓取高度（z 预设），不依赖实时深度图
通过“透视标定 + 示教标定”，已能达到课程所需精度
RGB 相机成本更低、部署更简单、兼容性更好

因此，这是一套“平面视觉 + 坐标映射”的低成本高可复用方案。

二、系统总架构与坐标变换主线

推荐相关课程：

九、相机内参、相机标定、手眼标定原理、3D 抓取

十、眼在手上标定、Graspnet、LLM 部署、6D 抓取

二、项目二：Yolov8 车辆追踪计数

2.1 全流程数据流

完整数据流可以概括为：

相机采集 → 透视校正 → YOLO 检测 → 网格映射/平面坐标 → 示教变换矩阵 → 机械臂执行

同时，AI 模块持续参与：

人类落子检测后更新棋盘状态
AI 计算下一步落子点
机械臂从储棋区取子并放到棋盘目标格

2.2 坐标系关系

本项目有两条并行坐标链：

棋盘链路：棋盘相机像素 → 棋盘平面坐标（mm） → 机械臂基坐标（mm）
储棋链路：储棋区相机像素 → 储棋平面坐标（mm） → 机械臂基坐标（mm）

他么只是区域不同，原理一模一样，统一可以写成：

[\begin{matrix} x_{r} \\ y_{r} \\ z_{r} \\ 1 \end{matrix}] = T \cdot [\begin{matrix} x_{p} \\ y_{p} \\ z_{p} \\ 1 \end{matrix}]

其中：

$(x_{p}, y_{p}, z_{p})$ 是平面坐标系中的点（棋盘或储棋区）
$(x_{r}, y_{r}, z_{r})$ 是机械臂基坐标系中的目标点
$T$ 是通过示教点拟合得到的 $4 \times 4$ 变换矩阵

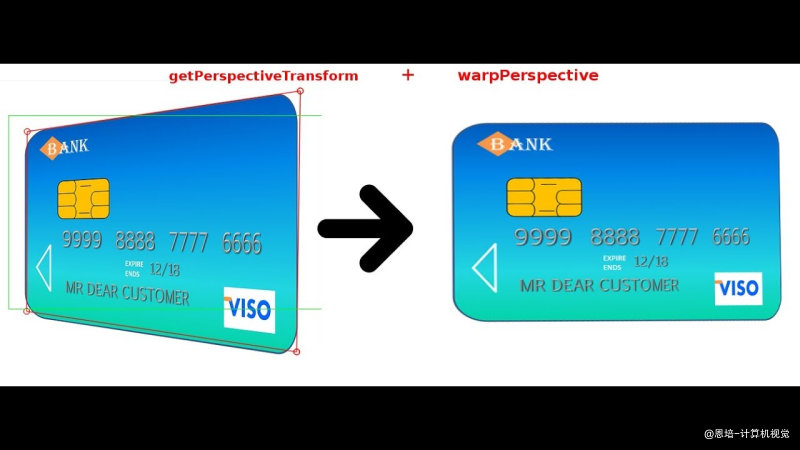

2.3 透视映射的核心直觉

相机通常是斜着拍棋盘，画面中的正方格会变成梯形。透视标定的作用是：

用 4 个角点求出单应矩阵 $H$
把“斜视图”拉正成“俯视图”
让像素位置可稳定映射到实际尺寸坐标

常用形式为：

s [\begin{matrix} u^{'} \\ v^{'} \\ 1 \end{matrix}] = H [\begin{matrix} u \\ v \\ 1 \end{matrix}]

三、标定逻辑与原理

3.1 标定分两层：相机透视标定 + 示教标定

本项目不是传统工业视觉中的完整手眼标定流程（例如经典 $A X = X B$ 模型），而是更贴合教学和实操的两步法：

相机透视标定：解决“看准平面坐标”
示教标定：解决“到准机械臂坐标”

两步组合后，就能完成从视觉到抓取的坐标闭环。

3.2 相机透视标定（棋盘区与储棋区）

3.2.1 目标

把相机像素中的任意点映射到平面坐标（mm），用于后续网格定位和抓取定位。

3.2.2 操作思路

在图像里点击目标平面的四个角点
指定该平面的物理尺寸（mm）
计算透视矩阵并输出校正图
保存 YAML 参数，供主程序加载

3.2.3 相关脚本

calibration_scripts/2.calibrate_perspective_camera_qt.py：棋盘区透视标定
calibration_scripts/3.live_cropped_feed.py：棋盘区透视效果验证
calibration_scripts/7.calibrate_storage_camera.py：储棋区透视标定
calibration_scripts/9.calibrate_storage_hand_eye.py：储棋区透视效果验证

3.2.4 典型输出

calibration_scripts/camera_calibration.yaml
calibration_scripts/storage_camera_calibration.yaml

包含四角点、平面尺寸、输出分辨率、透视矩阵等信息。

3.3 示教标定（棋盘区与储棋区）

3.3.1 目标

建立“平面坐标系 → 机械臂基坐标系”的刚体映射。

3.3.2 为什么叫示教标定

因为我们采用的是“人工示教点对齐”的方式：

在平面坐标系中选定若干已知点
手动/半自动控制机械臂末端到这些点的真实位置
记录点对后拟合变换矩阵

本质是点到点映射拟合，更容易教学和落地。

3.3.3 相关脚本

calibration_scripts/4.calibrate_hand_eye_qt_ros2.py：棋盘区示教标定
calibration_scripts/9.calibrate_storage_hand_eye.py：储棋区示教标定
calibration_scripts/6.chess_piece_robot_controller.py：整链路联调验证

3.3.4 典型输出

calibration_scripts/hand_eye_calibration.yaml
calibration_scripts/storage_hand_eye_calibration.yaml

文件中核心是 $4 \times 4$ 变换矩阵 $T$ 及标定点对。

四、运行流程

4.1 准备工作

这个项目对机械臂精度要求较高，使用前需要紧固机械臂一些关节，降低间隙，尤其是：
- 底座：紧固底座驱动板四个螺丝
- 腰部：紧固侧边法兰螺丝
使用 Episode1 ros2 包控制机械臂：ros2 run episode_controller interface --ros-args -p init_mode:=0 -p usb_index:=1

注意，不是我们自己做的 py_episode，很多 topic 不一致。如要用，可自行修改对应名称。
桌面布局要求：
- 相机俯拍要求覆盖棋盘区域和储棋区（白纸区域）
- 相机、棋盘格、机械臂固定后，就不要调整他们的相对位置了，否则需要重新标定

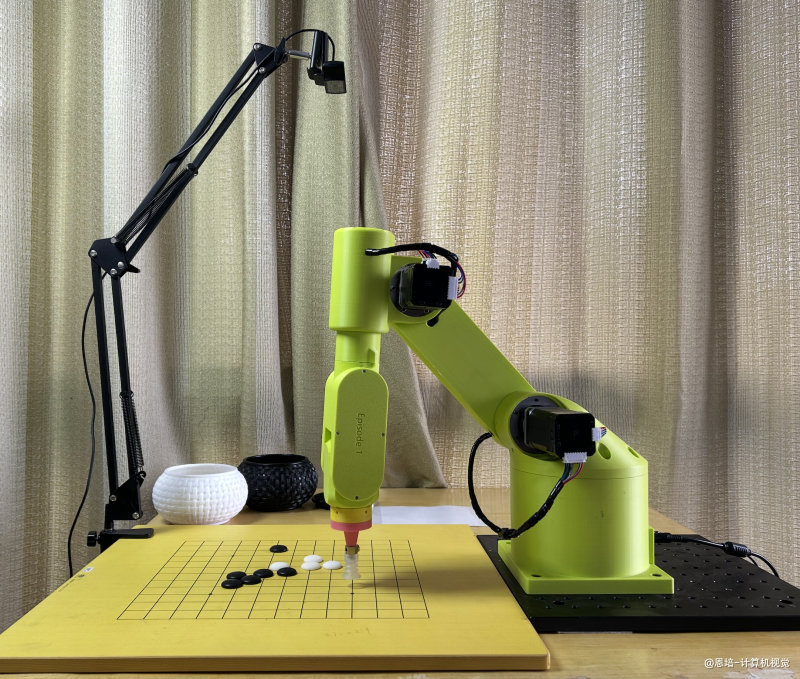

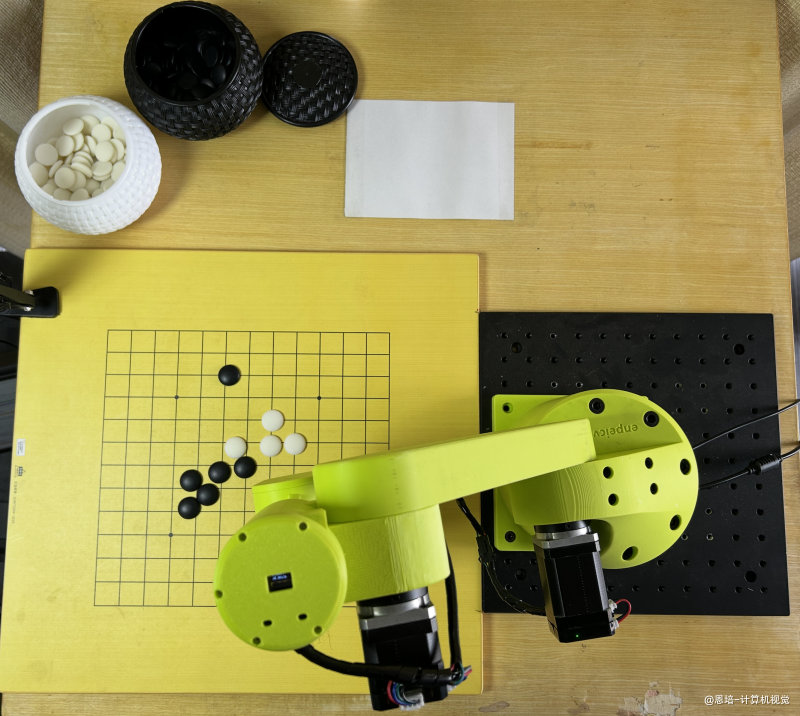

主视图	俯拍

4.2 棋盘区相机透视标定

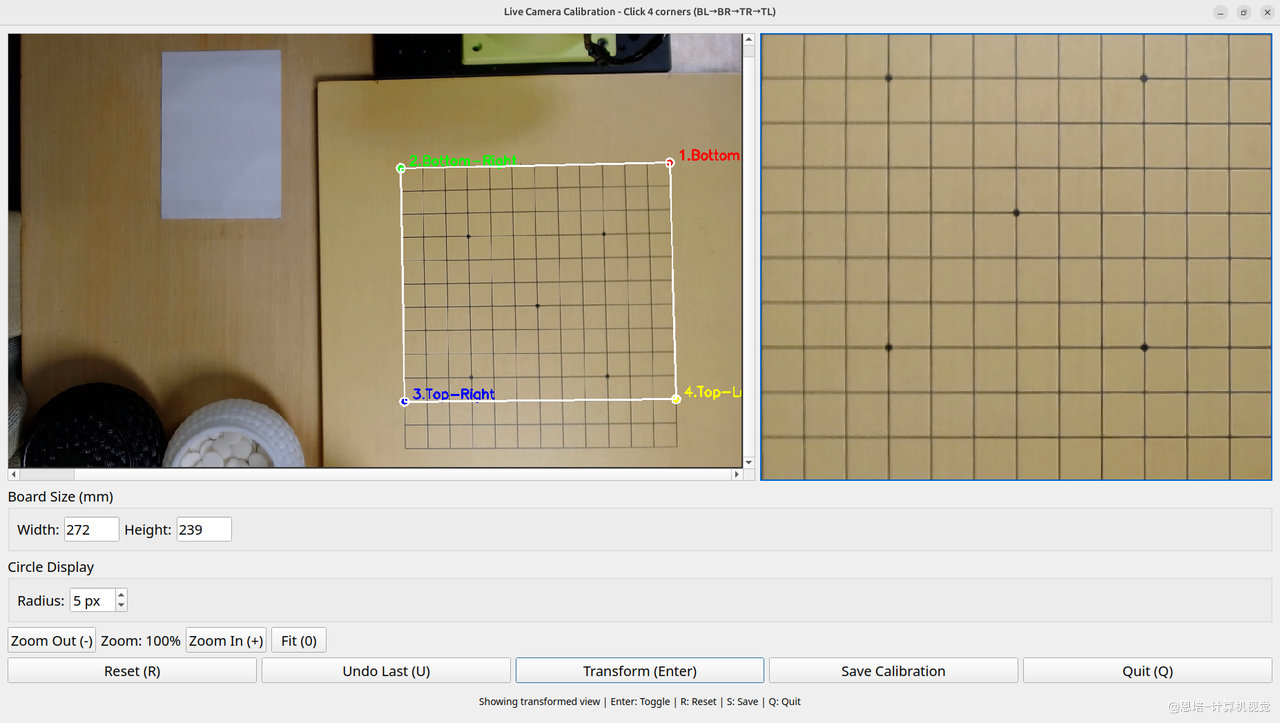

命令 python3 2.calibrate_perspective_camera_qt.py -c {camera_index}
- 先用尺测量出机械臂末端可触达的棋盘区宽度和高度，比如我的是宽度为 12x10 的棋盘格，尺寸是 272x239 mm，填入 Board size。

  因为机械臂臂展有限，这个尺寸是测试出来的，你可以先随便选择一个，后面再通过示教标定程序试出来合适值
- 想象你站在机械臂的位置，然后按照 Bottom_left -> Bottom_right -> Top_right -> Top_left 顺序点选棋盘格角点
- 四点选择后，点击 Transform 按钮，计算变换矩阵，并 Save calibration 自动保存配置信息，比如我的：
```
board_corners:
- - 0.0
  - 0.0
- - 272.0
  - 0.0
- - 272.0
  - 239.0
- - 0.0
  - 239.0
board_size_mm:
  height: 239
  width: 272
camera_resolution:
  height: 720
  width: 1280
corner_names:
- Bottom-Left
- Bottom-Right
- Top-Right
- Top-Left
output_size:
  height: 478
  width: 544
...
```

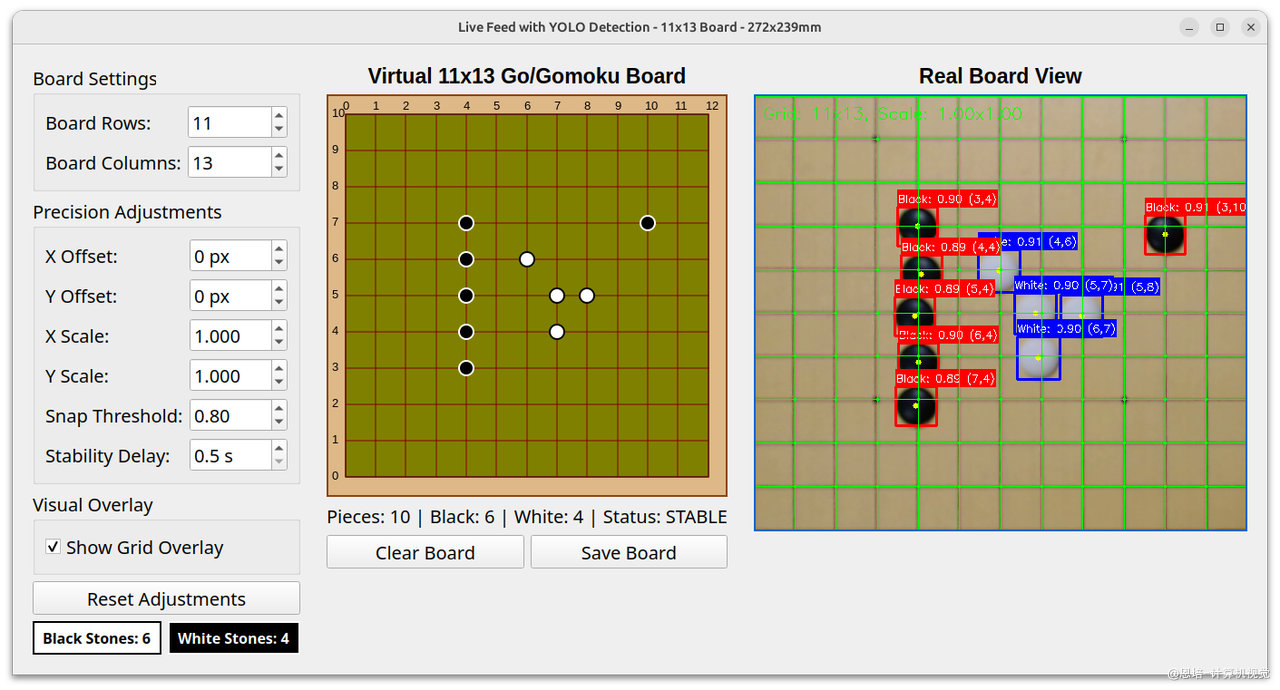

棋盘区透视效果验证：python3 3.live_cropped_feed.py -c {camera_index}
- 设置 board Rows/Cols 为你指定的，比如我们的是 11 x 13 （格子数量 +1）
- 使用 Show grid overlay 覆盖绿色网格检查
- 绿色线条必须和棋盘格匹配，否则重新透视标定，或者检查设置的参数
- 绿色线条必须和棋盘格匹配，否则重新透视标定，或者检查设置的参数
- 绿色线条必须和棋盘格匹配，否则重新透视标定，或者检查设置的参数
- 放置一些棋子在棋盘区，看一下映射效果
- precision 调整尽量使用我设置好的值，如果最后映射效果不错，即可关闭

4.3 棋盘区示教标定

因为这个脚本需要使用 ROS2 相关包


source install/setup.bash

cd src/episode_apps/calibration_scripts/

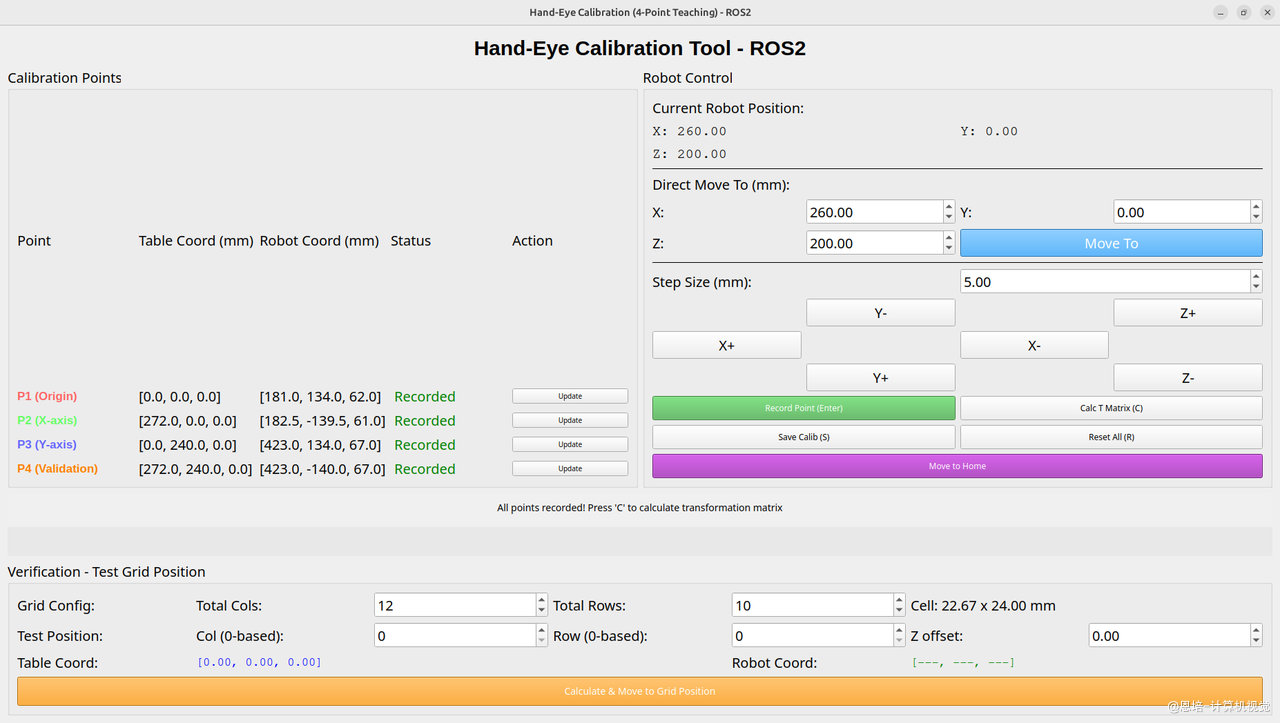

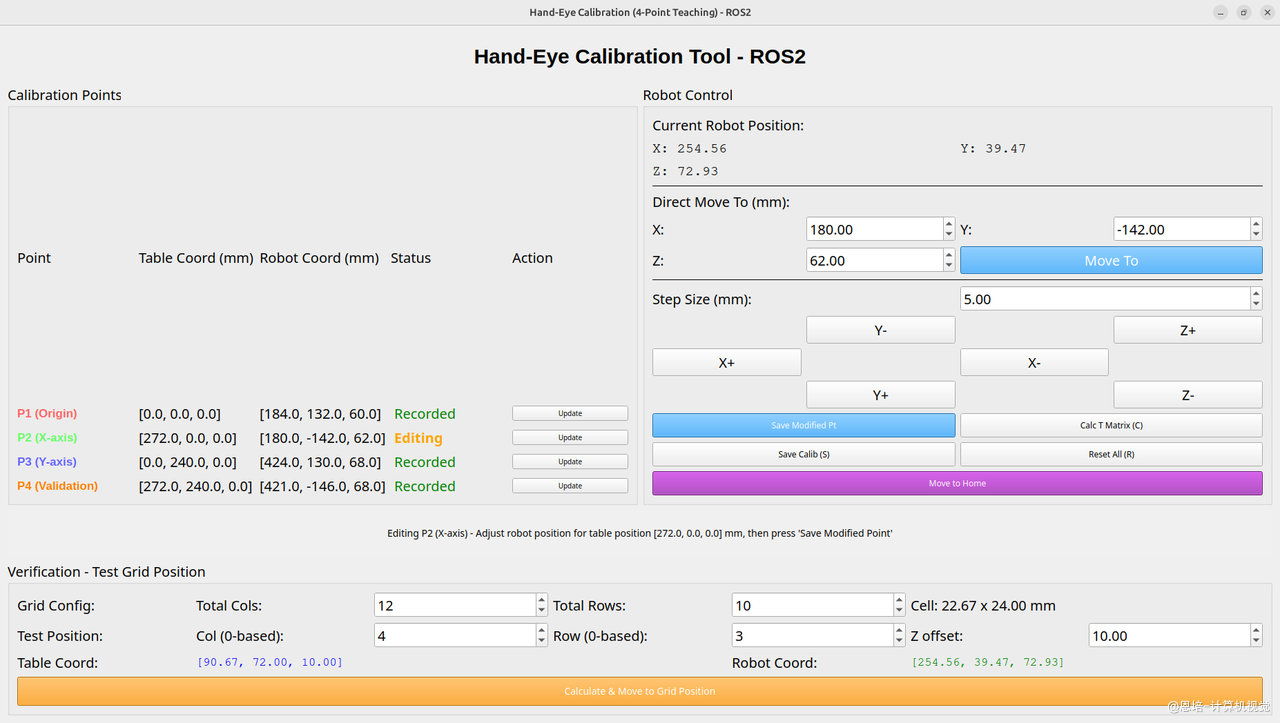

python3 4.calibrate_hand_eye_qt_ros2.py

想象你站在机械臂的位置，按照左下角（P1）、右下角（P2）、左上角（P3）、右上角（P4）顺序调整

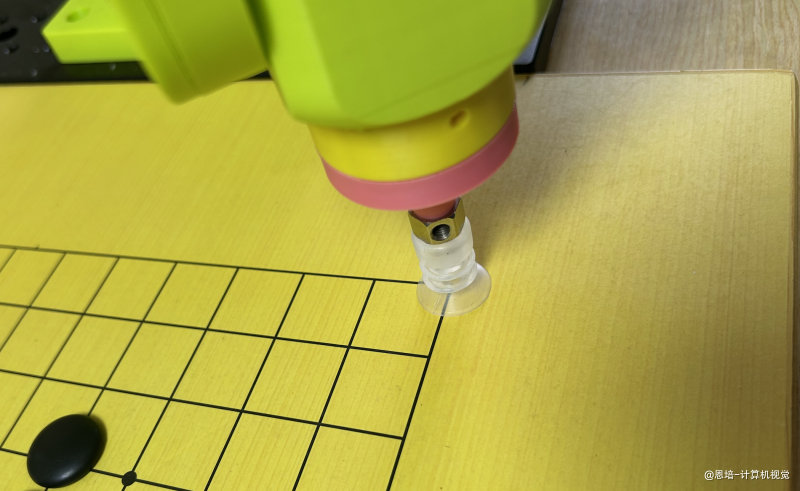

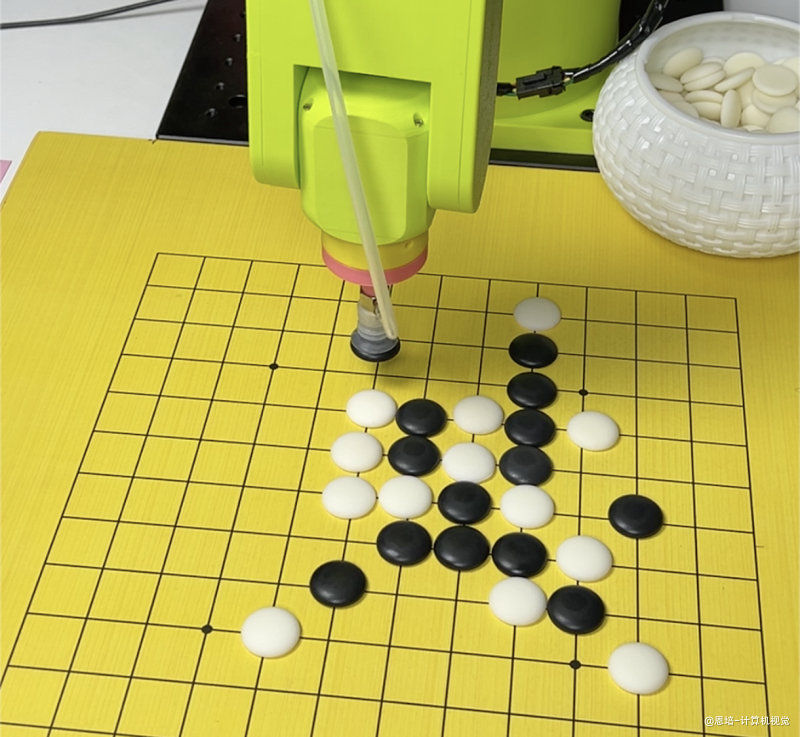

- 可以先将 Step size 调大一些，比如 50mm，然后快速到达指定位置，粗定位，再调小，精定位。最后尽量保证吸盘中心在棋盘格角点中心，类似下图
- 保存点的坐标数据，然后回到默认位置（非常重要，否则途经点可能撞到棋盘），继续录入下一个点，直到所有 4 点数据全部录入，保存标定数据。
- 对于已经保存好的数据，需要重新微调（减少减速器间隙影响）
  - 机械臂移动到 Home 位置
  - update 一个点，move to 位置，微调，使吸盘中心在棋盘格角点中心，保存
  - 操作下一个点
  - 保存所有
验证 1：使用 Calculate and Move to Grid position 按钮检查，是否可以让末端移动到指定的棋盘网格。

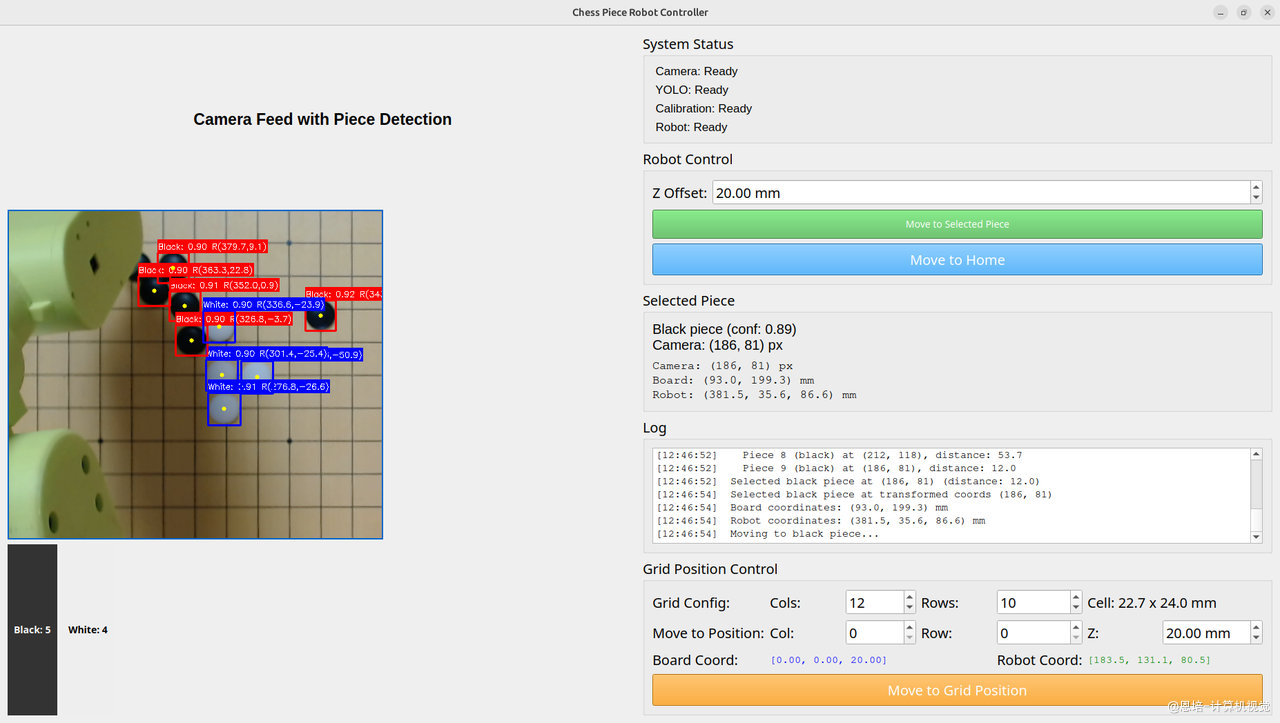

验证 2：使用 python3 6.chess_piece_robot_controller.py -c {camera_index}，点选棋子，查看机械臂末端是否可以移动到棋子上方

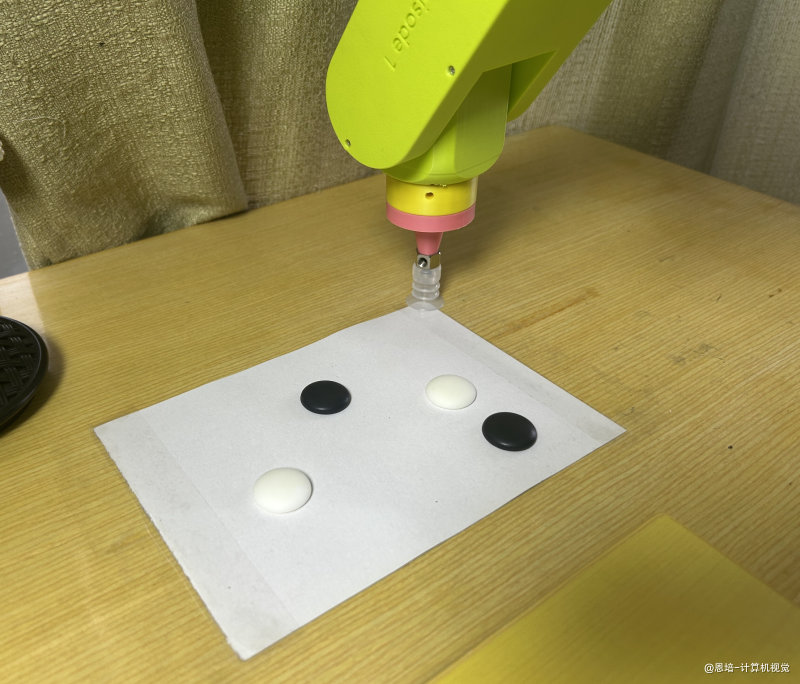

4.4 储棋区透视标定

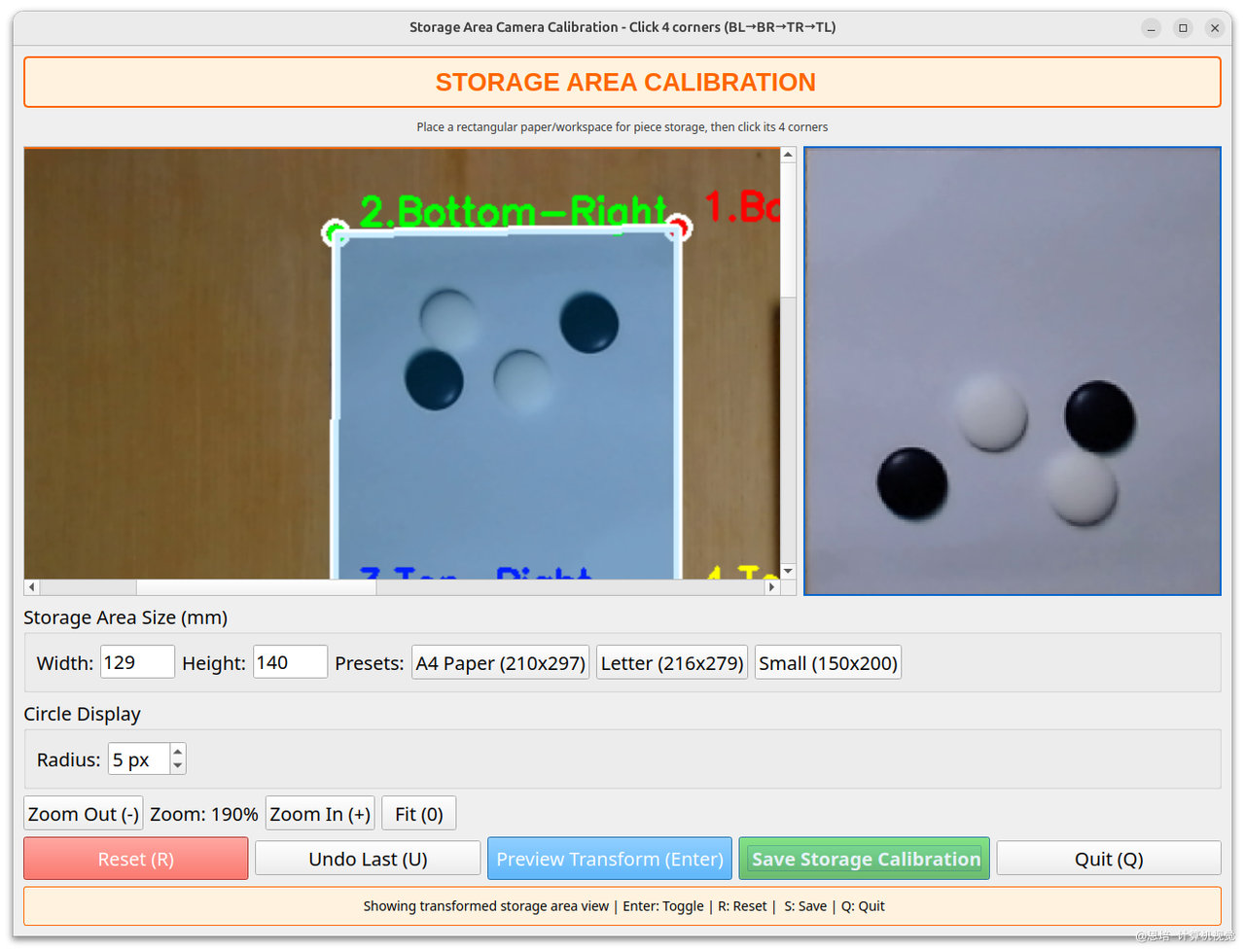

命令：python3 7.calibrate_storage_camera.py -c {camera_index}
- 类似棋盘区相机透视标定，想象你站在机械臂的位置，然后按照 Bottom_left -> Bottom_right -> Top_right -> Top_left 顺序点选棋盘格角点，将储棋区四个角点选择出来
- 填写实际的储棋区尺寸，比如我的是 129x179mm

  这个储棋区尺寸也是试出来的（使用下一步的示教标定），如果面积太大了，机械臂可能到达不了（IK 无解）
- 预览，保存校准数据

4.5 储棋区示教标定

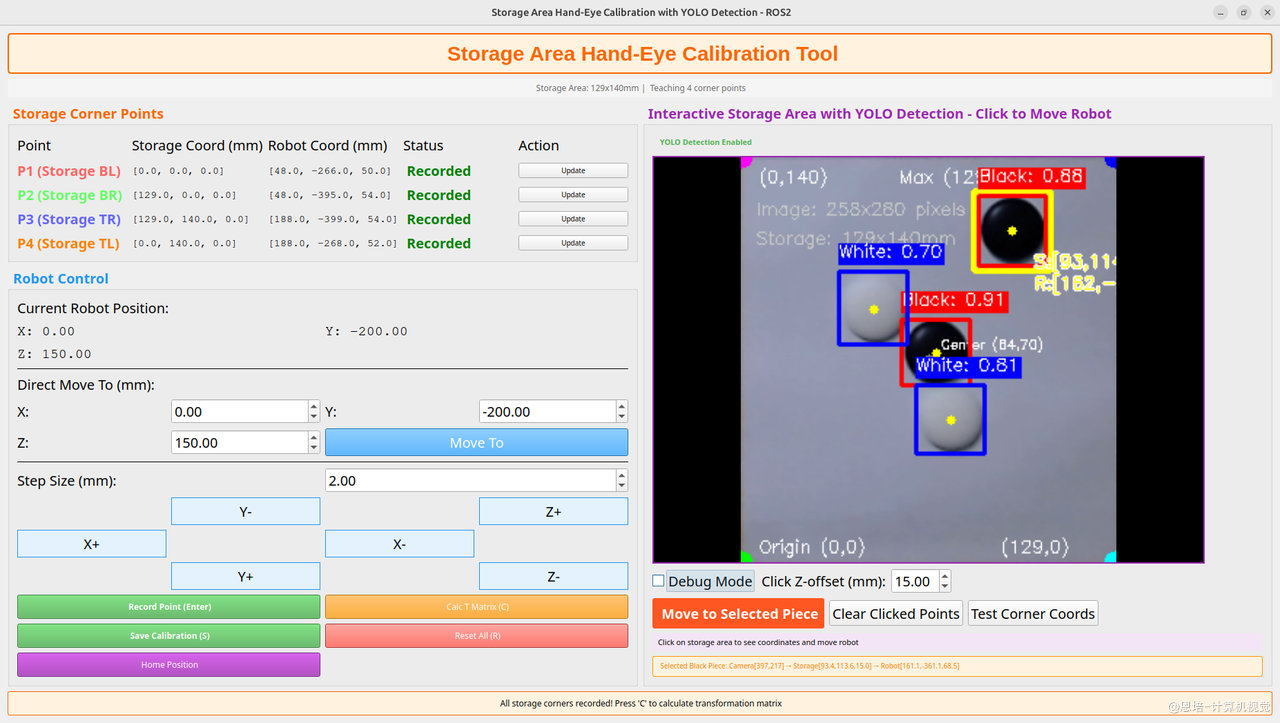

命令：python3 9.calibrate_storage_hand_eye.py -c {camera_index}
类似棋盘区示教标定，想象你站在机械臂的位置，按照左下角（P1）、右下角（P2）、右上角（P3）、左上角（P4）顺序调整

注意，和棋盘区示教标定不一样的是，最后两个点的顺序是反的，这个没有特殊原因，仅仅是代码写的时候没有同步。
然后类似的，也需要一个个角点微调，最后保存校准数据。

对于已经保存好的数据，需要重新微调（减少减速器间隙影响）
- 机械臂移动到 Home 位置
- update 一个点，move to 位置，微调，使吸盘中心在棋盘格角点中心，保存
- 操作下一个点
- 保存所有
验证：在检测结果上点选棋子，看看机械臂能否移动到正上面（有一点误差不要紧，感觉能抓起来即可）

如果这里误差感觉较大，可以重新进行：储棋区透视标定和示教标定这两步，务必保证精度可用再往后走。

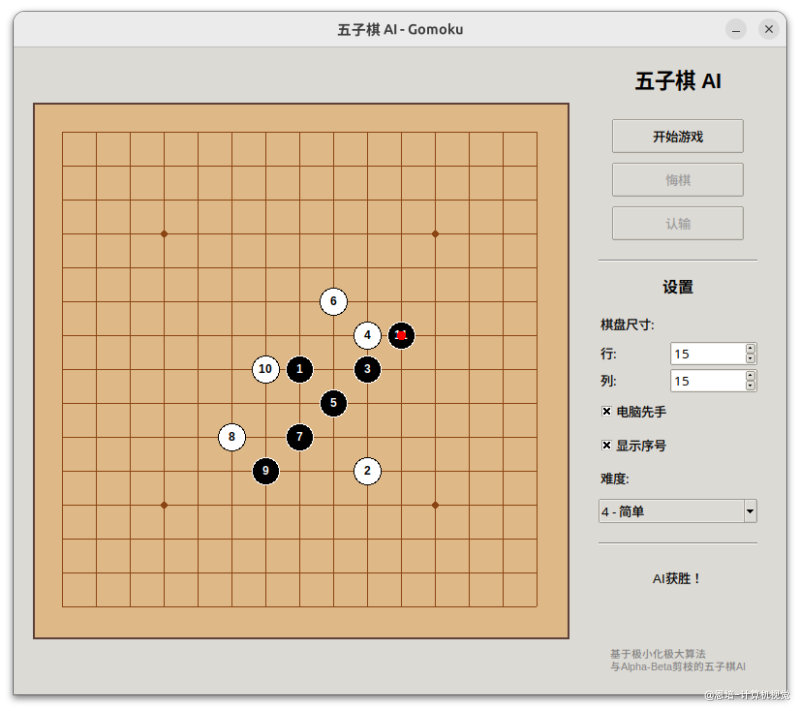

4.6 五子棋游戏体验


cd Gomoku_app
python3 main.py

这个程序可以设置行数和列数
可以设置谁先手
以及难度

Gomoku 引擎在项目中的角色

Gomoku_app/core_api_demo.py 提供统一接口，屏蔽了内部搜索和评估细节。

上层程序只需要：

写入人类落子

获取 AI 推荐落子

应用落子并检查胜负

这样视觉控制层和博弈算法层实现了解耦。

4.7 运行完整对弈主程序

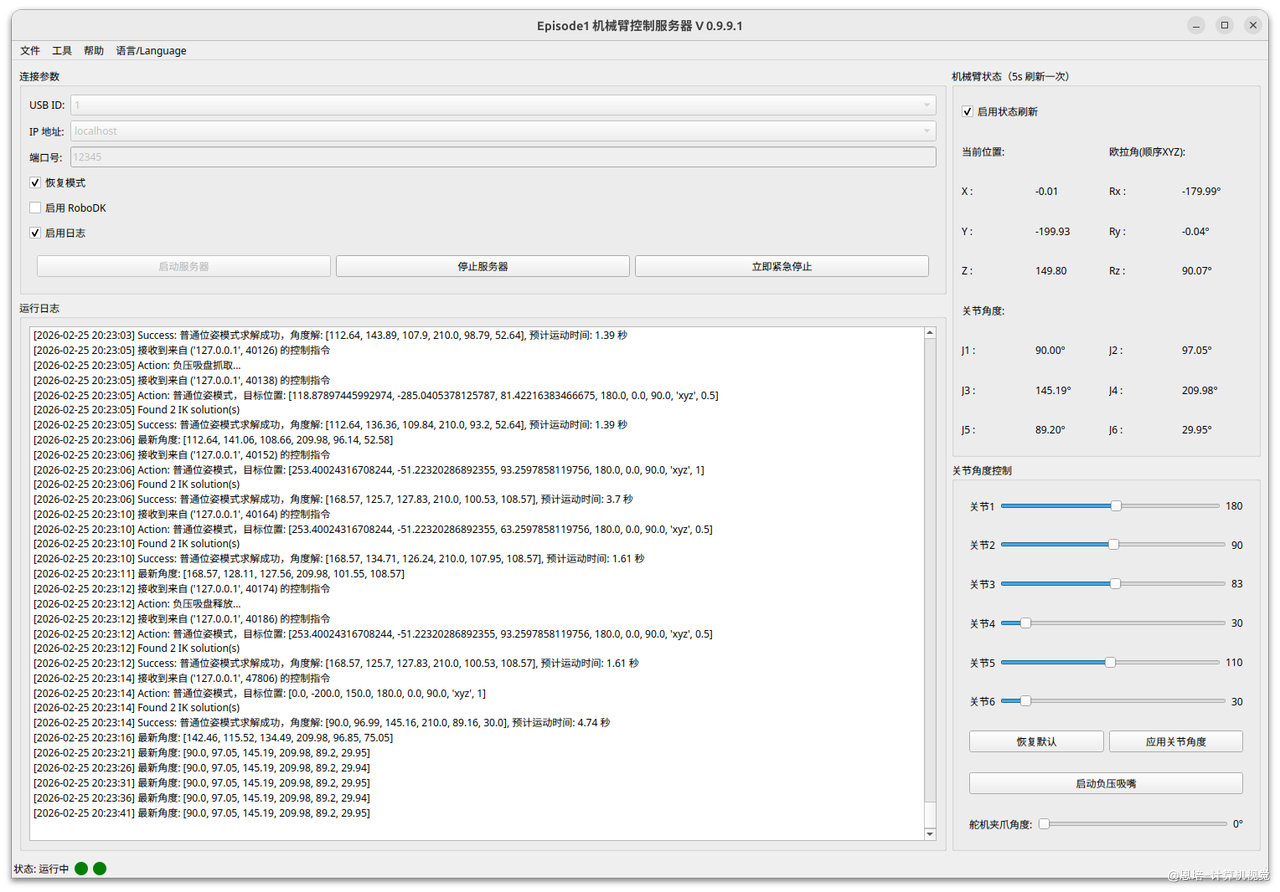

4.7.1 上位机模式

关闭机械臂 Ros2 控制，使用上位机控制

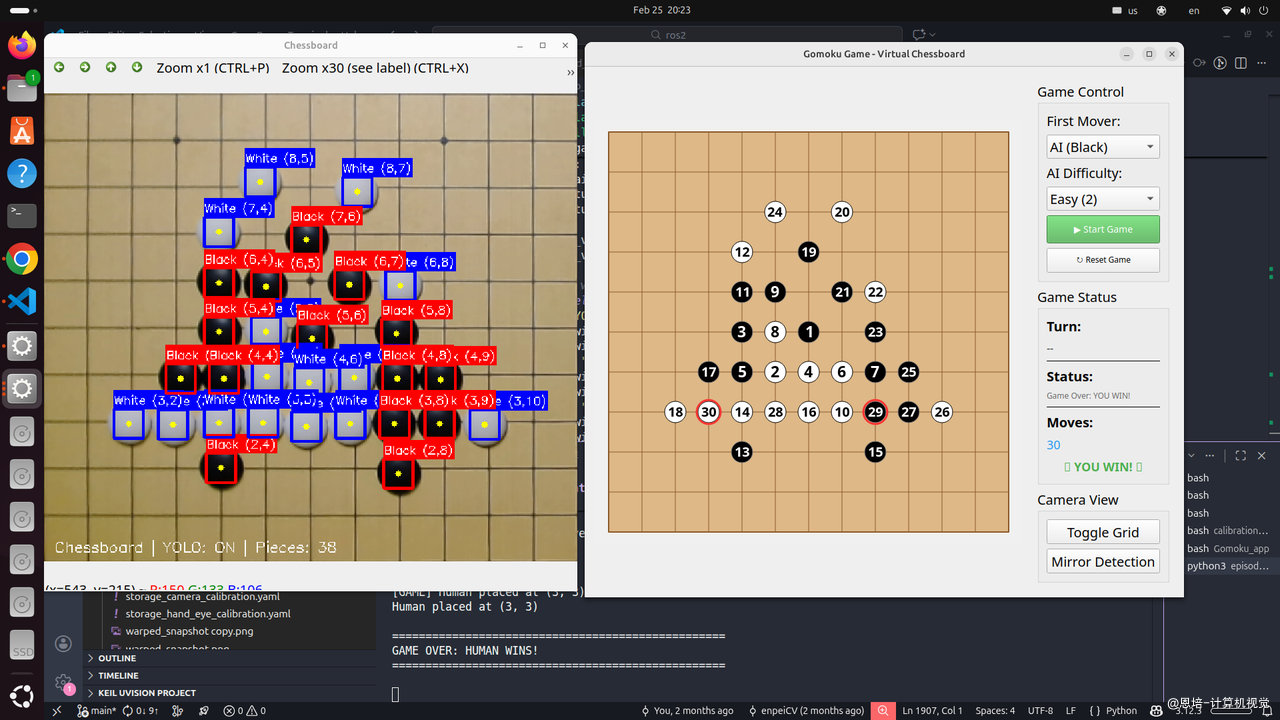

启动完整下棋程序：python3 12.chess_demo_raw.py -c {camera_index}

该程序与机械臂的通信，使用的是上位机 TCP 协议，不是 ROS2
- 鼠标放到摄像头窗口上，快捷键：
  - q：退出
  - g：切换显示绿色网格效果
  - p：打印棋盘状态
  - o：摆放测试，将储棋区棋子逐个放在棋盘上（从左下角开始）
  - h：让机械臂回到默认等待位置
- 选择先手，为了提高检测准确度，储棋区只能用黑子
- 选择难度：因算力有限，一般选择 easy、normal 模式
- 一轮机器落子包含以下步骤：
  1. 相机采集当前画面
  2. YOLO 检测棋盘和储棋区棋子
  3. 识别人类新落子并更新棋盘状态
  4. AI 计算机器下一步落点
  5. 在储棋区定位可取棋子
  6. 机械臂吸取棋子
  7. 机械臂移动到目标格放置
  8. 检查胜负并进入下一轮

4.7.2 ROS2 模式（默认控制）

关闭上位机，使用 ros2 控制机械臂：ros2 run episode_controller interface --ros-args -p init_mode:=0 -p usb_index:=1

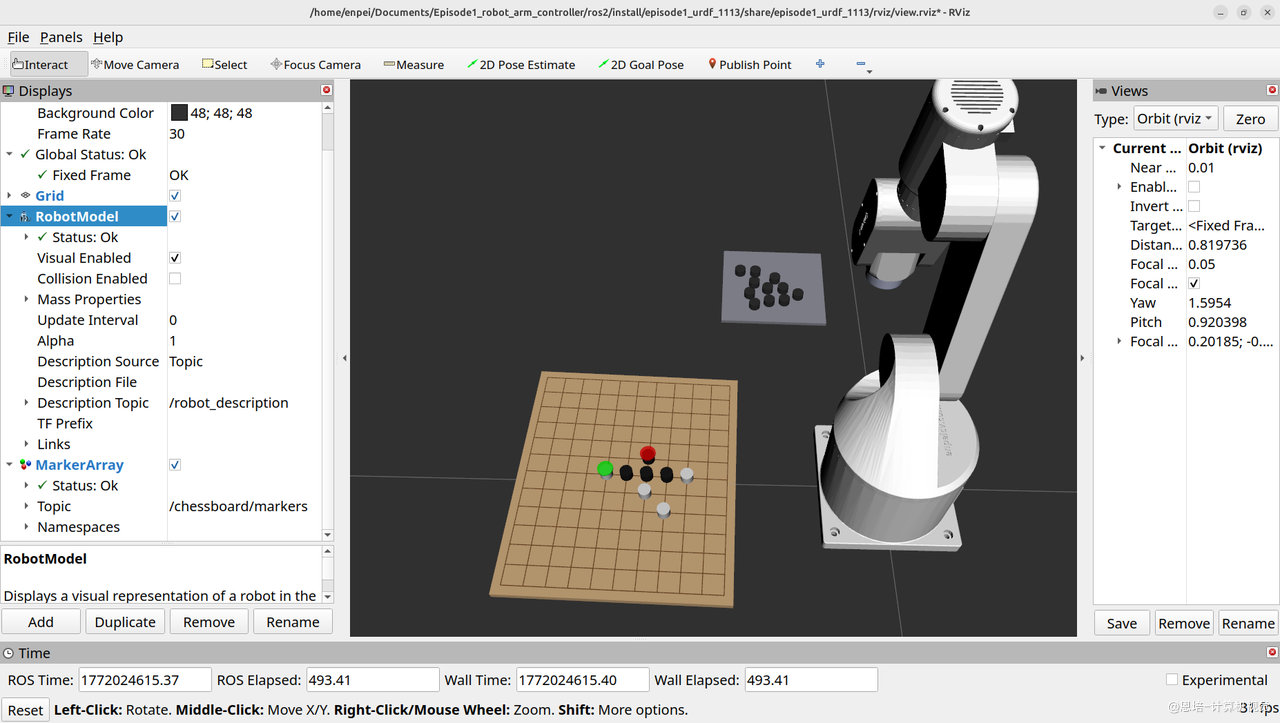

打开 URDF RVIZ：ros2 launch episode1_urdf_1113 launch.py
python3 13.chess_demo_ros2.py -c {camera_index} 运行下棋程序（界面与上位机一致）
RVIZ 中选择 MarkerArray，并选择对应 topic

正常下棋，RVIZ 会映射状态

4.7.3 ROS2 模式（Moveit）

使用 python3 14.chess_demo_ros2_moveit.py -c {camera_index}
操作与上述方法一致，只不过没有仿真可视化

五、总结

本章核心收获可以概括为三句话：

使用普通 USB RGB 相机，在平面固定高度场景下同样可以完成稳定抓取任务
通过“透视标定 + 示教标定”，建立从图像到机械臂动作的完整映射
将视觉、AI 与控制解耦后，可以在不同控制架构（Raw/ROS2/MoveIt）下复用同一业务逻辑

下一步你可以基于同样框架，把“五子棋”替换成任意“检测-抓取-放置”的平面任务。
