3.11 MoveIt Setup Assistant 配置自定义机械臂

一、Setup Assistant 简介

1.1 什么是 MoveIt Setup Assistant

MoveIt Setup Assistant 是一个图形化配置工具,用于为任何机器人生成 MoveIt 所需的配置文件。

它的主要功能是生成 SRDF(Semantic Robot Description Format) 文件,该文件描述了机器人的语义信息,包括:

  • 规划组(Planning Groups):定义哪些关节属于"手臂"、哪些属于"夹爪"
  • 末端执行器(End Effectors):标记机器人的工具端
  • 自碰撞矩阵:哪些链接对不需要检测碰撞
  • 预设姿态(Robot Poses):如 homeready 等常用位置
  • 虚拟关节(Virtual Joints):将机器人连接到世界坐标系

URDF vs SRDF

  • URDF:描述机器人的物理结构(关节、链接、惯性、碰撞体等)
  • SRDF:描述机器人的语义信息(哪些是手臂、哪些是夹爪、哪些链接不会碰撞)

MoveIt 需要同时使用 URDF 和 SRDF 才能正常工作。

1.2 配置包的作用

Setup Assistant 会生成一个完整的 ROS2 包(*_moveit_config),一般包含:

episode1_urdf_student_moveit/ ├── CMakeLists.txt # CMake 构建配置 ├── config/ │ ├── episode1_urdf_1113.ros2_control.xacro # ros2_control 硬件接口定义 │ ├── episode1_urdf_1113.srdf # 语义描述文件(规划组、碰撞矩阵等) │ ├── episode1_urdf_1113.urdf.xacro # URDF 入口文件(包含 ros2_control) │ ├── initial_positions.yaml # 初始关节位置 │ ├── joint_limits.yaml # 关节限位(位置、速度、加速度) │ ├── joint_limits_ompl.yaml # OMPL 规划器专用关节限位 │ ├── joint_limits_pilz.yaml # Pilz 规划器专用关节限位 │ ├── kinematics.yaml # 运动学求解器配置(KDL/IKFast等) │ ├── moveit_controllers.yaml # MoveIt 控制器配置 │ ├── moveit.rviz # RViz 界面布局配置 │ ├── pilz_cartesian_limits.yaml # Pilz 笛卡尔空间限制 │ ├── pilz_industrial_motion_planner_planning.yaml # Pilz 工业运动规划器配置 │ ├── ros2_controllers.yaml # ROS2 控制器配置 │ └── sensors_3d.yaml # 3D 传感器配置(点云/深度图) ├── launch/ │ ├── demo.launch.py # 演示启动(含模拟控制器 + RViz) │ ├── demo_with_perception.launch.py # 演示启动(含 3D 感知) │ ├── move_group.launch.py # MoveIt 核心节点启动 │ ├── moveit_rviz.launch.py # 仅启动 RViz │ ├── rsp.launch.py # Robot State Publisher 启动 │ ├── setup_assistant.launch.py # 重新打开配置助手 │ ├── spawn_controllers.launch.py # 启动 ROS2 控制器 │ ├── static_virtual_joint_tfs.launch.py # 发布虚拟关节的静态 TF │ └── warehouse_db.launch.py # MoveIt 数据库(存储场景/轨迹) └── package.xml # ROS2 包描述文件

有了这个配置包,你就可以:

  1. 在 RViz 中可视化和交互式规划
  2. 使用 MoveIt Python/C++ API 编程控制机械臂
  3. 进行运动规划、碰撞检测等高级功能

1.3 配置流程概览

Setup Assistant 的配置流程分为 14 个步骤

步骤 名称 说明 Episode1 适用
1 Start 加载 URDF 文件
2 Self-Collisions 生成自碰撞矩阵
3 Virtual Joints 添加虚拟关节
4 Planning Groups 定义规划组
5 Robot Poses 添加预设姿态
6 End Effectors 标记末端执行器 ✗ (无夹爪)
7 Passive Joints 添加被动关节 ✗ (无被动关节)
8 ros2_control URDF 控制接口修改 讲解原理
9 ROS 2 Controllers 配置 ROS2 控制器
10 MoveIt Controllers 配置 MoveIt 控制器
11 Perception 3D 感知配置 ✗ (暂不使用)
12 Launch Files 预览启动文件
13 Author Information 作者信息
14 Configuration Files 生成配置包

二、配置前的准备

2.1 确认 URDF 文件位置

在开始配置之前,确保你已经有 Episode1 机械臂的 URDF 文件。

  • 将下载好的 Episode1 ROS2 包中的 URDF 包 episode1_urdf_1113 复制进我们的课程文件夹 ~/ros2_ws/src
  • # 目录效果 ./src ├── episode1_urdf_1113 ├── py_episode ├── robot_arm_interfaces └── urdf_test

2.2 理解 Episode1 的关节结构

在配置之前,了解机械臂的关节结构非常重要:

world (虚拟) └── base_link (基座) └── joint1link1 └── joint2link2 └── joint3link3 └── joint4link4 └── joint5link5 └── joint6link6 (末端法兰)

Episode1 关节信息

关节名称 类型 说明
joint1 revolute 基座旋转
joint2 revolute 肩部俯仰
joint3 revolute 肘部俯仰
joint4 revolute 腕部旋转
joint5 revolute 腕部俯仰
joint6 revolute 末端旋转

2.3 启动 Setup Assistant

确保已安装 MoveIt2,然后启动 Setup Assistant:

# 进入课程文件夹~/ros2_ws # source,否则找不到URDF source install/setup.bash # 启动 Setup Assistant ros2 launch moveit_setup_assistant setup_assistant.launch.py QT_QPA_PLATFORM=xcb ros2 launch moveit_setup_assistant setup_assistant.launch.py

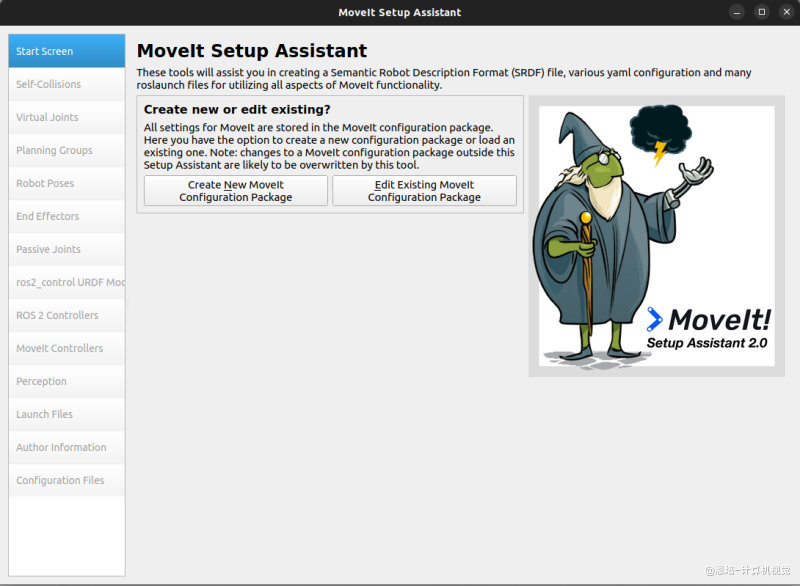

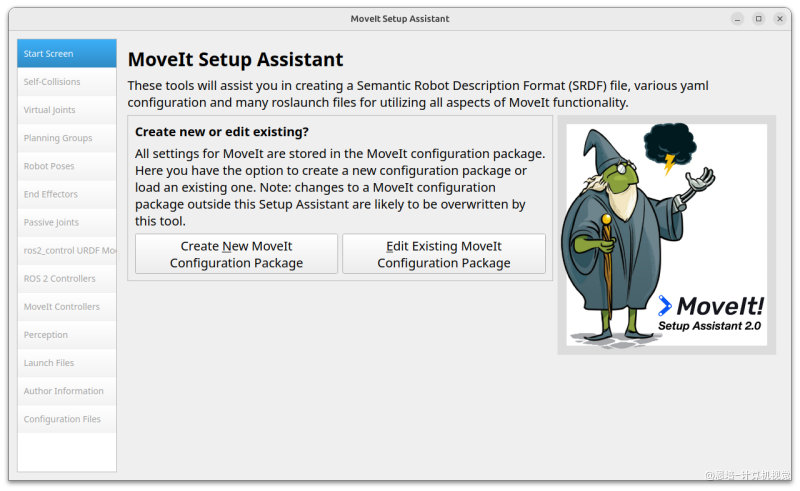

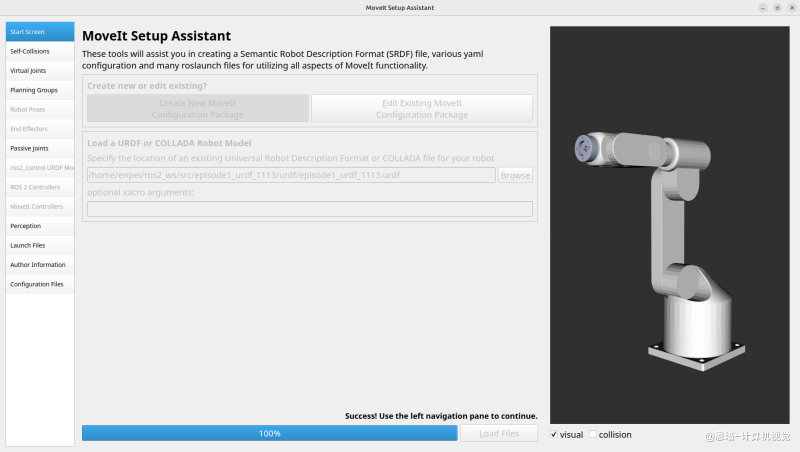

启动后会看到欢迎界面:

三、配置流程

3.1 Step 1: 加载 URDF(Start)

  1. 在欢迎界面,点击 Create New MoveIt Configuration Package

  2. 点击 Browse 按钮,导航到 Episode1 的 URDF 文件:

    ~/ros2_ws/src/episode1_urdf_1113/urdf/episode1_urdf_1113.urdf
  3. 选择文件后,点击 Load Files

  4. 等待加载完成,你会看到机械臂的 3D 模型显示在右侧

3.2 Step 2: 生成自碰撞矩阵(Self-Collisions)

影响文件config/episode1_urdf_1113.srdf<disable_collisions> 标签)

作用:自碰撞矩阵用于优化运动规划性能。它会预先计算哪些链接对:

  • 永远不会碰撞(距离太远)
  • 总是碰撞(相邻链接)
  • 默认姿态下碰撞

这样在运动规划时,就不需要检测这些"安全"的链接对,大大提高规划速度。

配置步骤

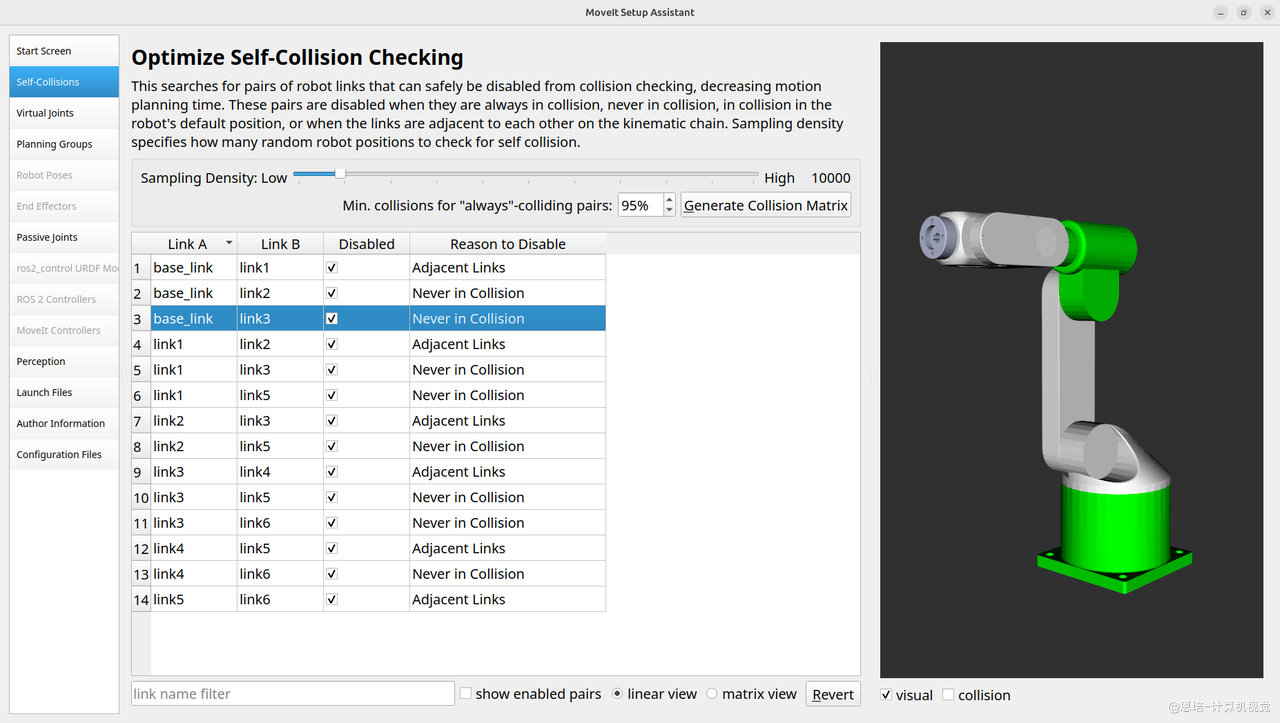

  1. 点击左侧的 Self-Collisions 面板

  2. 调整 Sampling Density(采样密度):

    • 默认采样 10,000 个随机位置
    • 建议使用较高值以获得更准确的结果
  3. 点击 Generate Collision Matrix 按钮

  4. 等待计算完成(几秒钟),结果会显示在表格中

理解表格:表格中显示了被禁用碰撞检测的链接对及原因(如 "Adjacent Links"、"Never in Collision" 等)。你可以手动调整,但通常自动生成的结果就足够了。

3.3 Step 3: 添加虚拟关节(Virtual Joints)

影响文件config/episode1_urdf_1113.srdf<virtual_joint> 标签)

作用:虚拟关节用于将机器人的基座连接到世界坐标系。对于固定基座的机械臂,使用 fixed 类型的虚拟关节表示基座不会移动。

扩展知识:对于移动机器人(如移动机械臂),可以使用 planarfloating 类型的虚拟关节来描述底盘的运动。

配置步骤

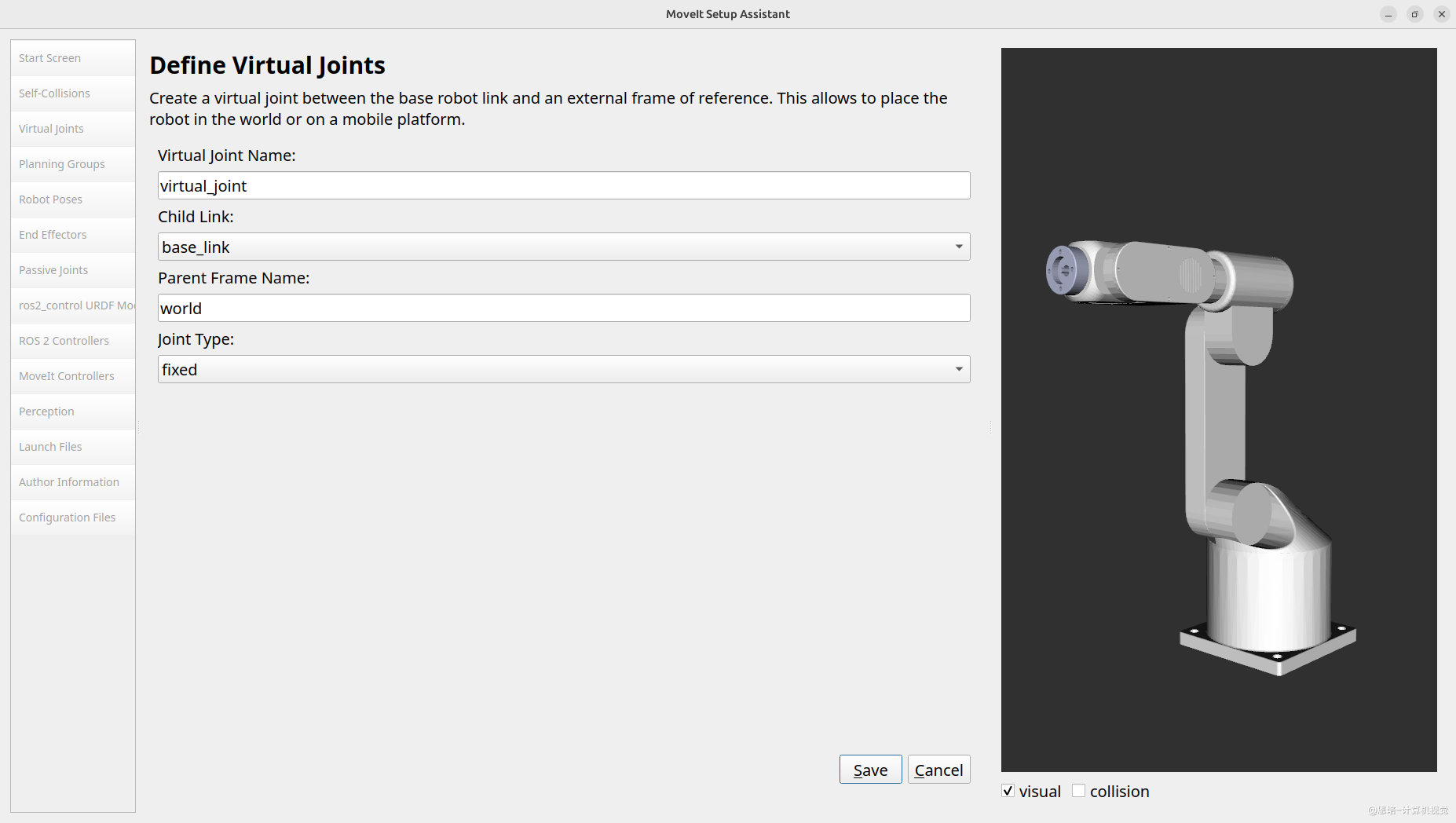

  1. 点击左侧的 Virtual Joints 面板

  2. 点击 Add Virtual Joint

  3. 填写以下参数:

    参数
    Virtual Joint Name virtual_joint
    Child Link base_link
    Parent Frame Name world
    Joint Type fixed
  4. 点击 Save

3.4 Step 4: 添加规划组(Planning Groups)

影响文件

  • config/episode1_urdf_1113.srdf<group> 标签)
  • config/kinematics.yaml(运动学求解器配置)
  • config/joint_limits.yaml(关节限位,从 URDF 提取)
  • config/joint_limits_ompl.yaml / joint_limits_pilz.yaml(规划器专用限位)

作用:规划组是 MoveIt 中最重要的概念之一。它定义了机器人的哪些部分应该一起规划运动。例如:

  • arm 组:包含手臂的所有关节
  • gripper 组:包含夹爪的关节

对于 Episode1,我们只需要定义一个手臂组。

配置步骤

  1. 点击左侧的 Planning Groups 面板

  2. 点击 Add Group

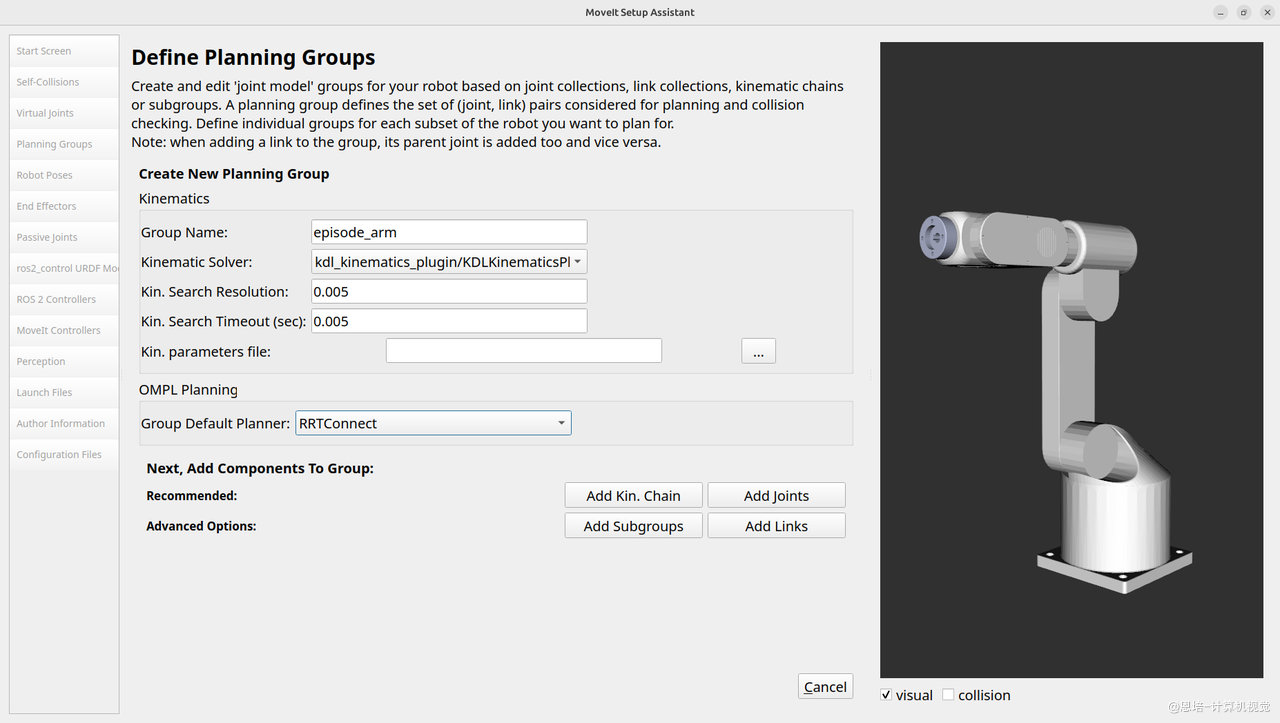

  3. 填写基本信息:

    参数 说明
    Group Name episode_arm 规划组名称
    Kinematic Solver kdl_kinematics_plugin/KDLKinematicsPlugin 运动学求解器
    Group Default Planner RRTConnect OMPL 默认规划器(推荐)
    Kin. Search Resolution 保持默认 IK 搜索分辨率
    Kin. Search Timeout 保持默认 IK 搜索超时时间

    关于运动学求解器

    • KDL:MoveIt 默认的求解器,基于数值迭代方法,适用于大多数机械臂
    • IKFast:解析求解器,速度更快但需要针对特定机械臂生成
    • pick_ik:新一代求解器,性能和鲁棒性更好

    本课程使用默认的 KDL 求解器。

    关于 OMPL 规划器选择

    • RRTConnect(推荐):双向快速随机树算法,速度快、成功率高,是最通用的选择
    • RRT*:路径质量更优但规划时间更长
    • PRM:适合需要在同一环境多次规划的场景

    对于 Episode1 机械臂的日常使用,RRTConnect 是最佳选择。

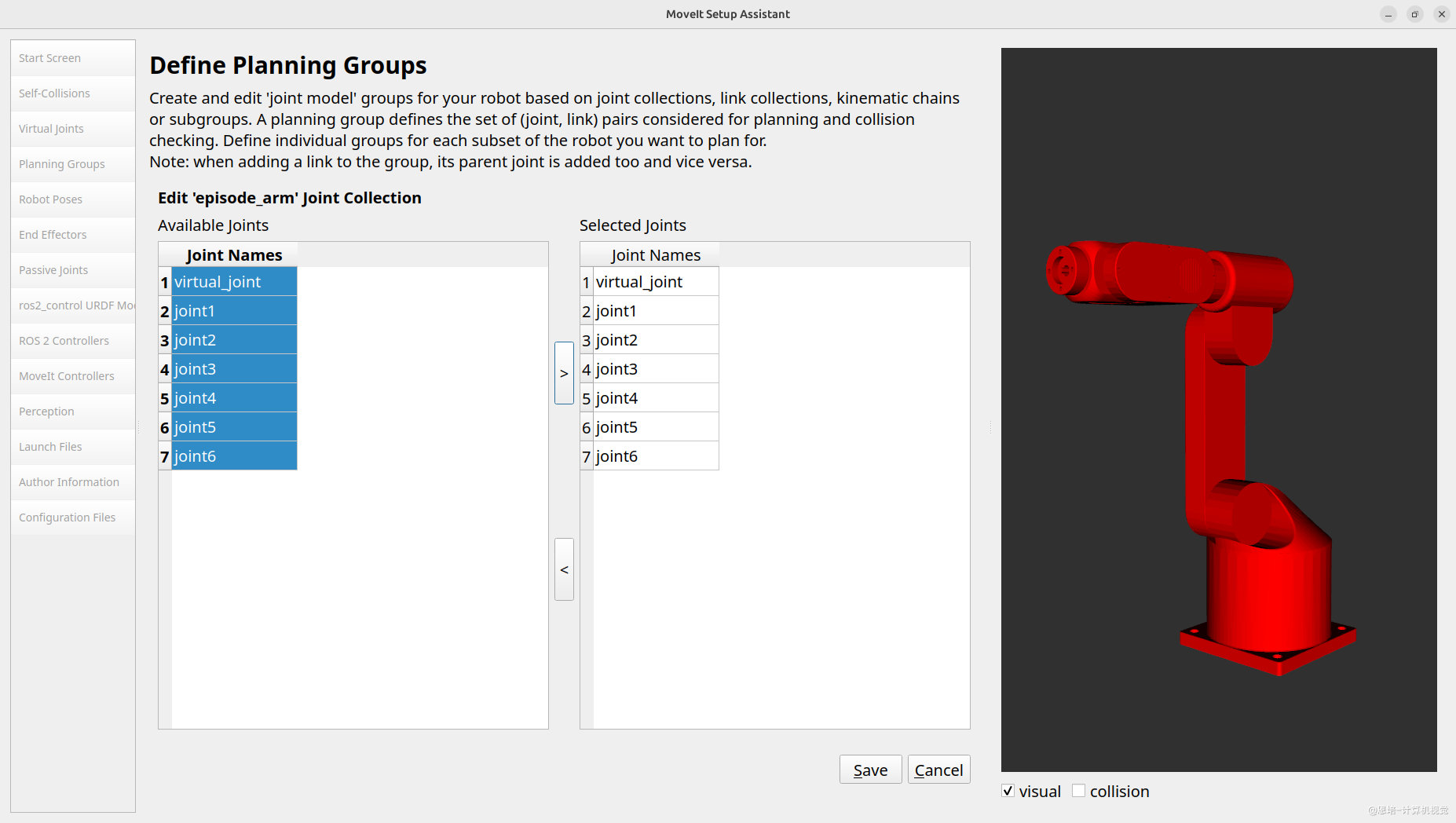

  4. 添加关节到规划组(两种方式任选其一):

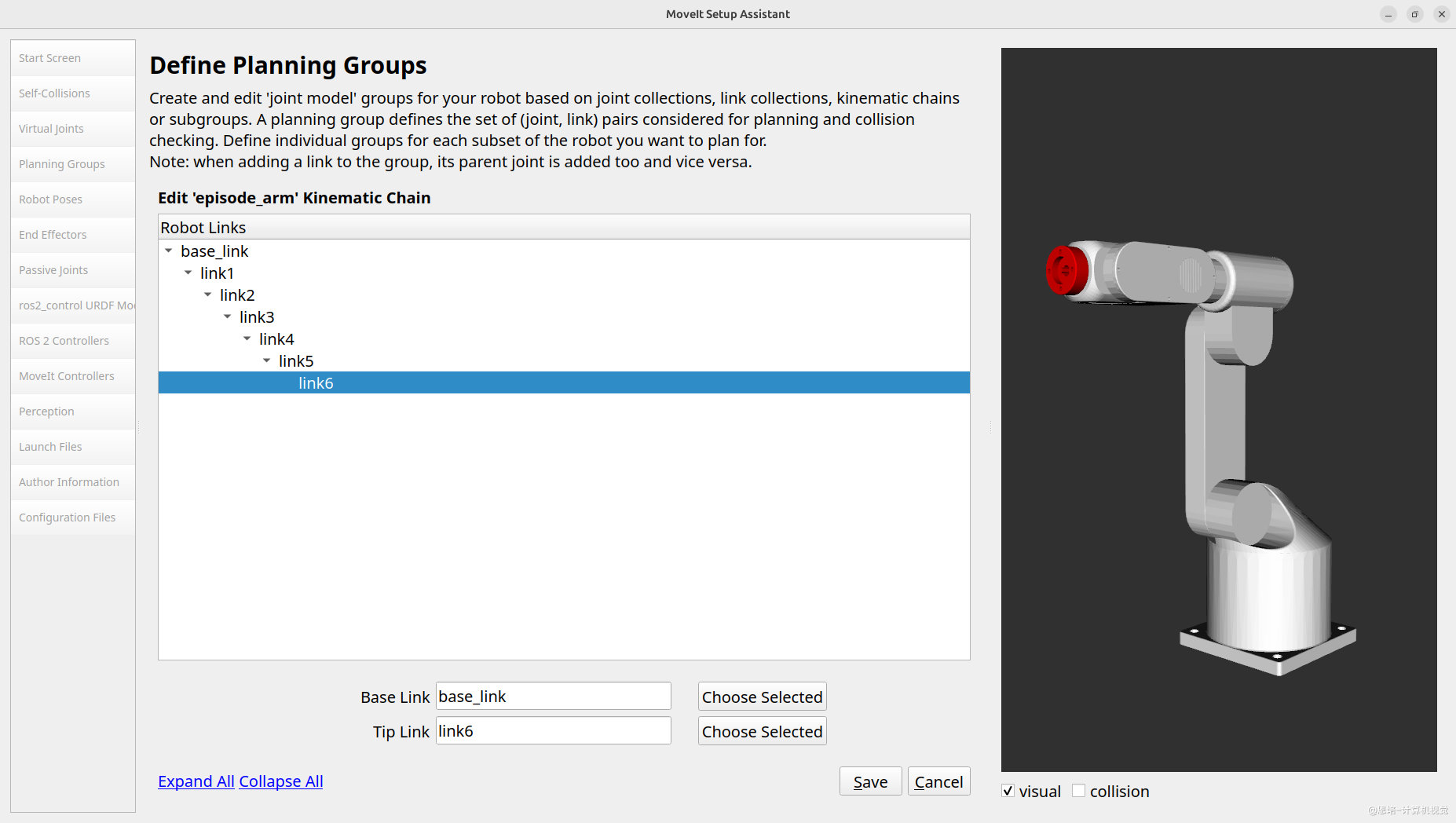

    方式一:Add Kin. Chain(推荐)

    点击 Add Kin. Chain 按钮,指定运动链的起点和终点:

    参数 说明
    Base Link base_link 运动链起点
    Tip Link link6 运动链终点(末端法兰)

    系统会自动找到从 base_linklink6 之间的所有关节。

    这种方式适合串联机械臂,无需手动逐个选择关节。

    方式二:Add Joints(手动选择)

    点击 Add Joints 按钮,在左侧列表中选择以下关节(按住 Shift 可以多选):

    • virtual_joint
    • joint1
    • joint2
    • joint3
    • joint4
    • joint5
    • joint6

    点击 > 按钮将选中的关节添加到右侧。

  5. 点击 Save 保存规划组

3.5 Step 5: 添加预设姿态(Robot Poses)

影响文件

  • config/episode1_urdf_1113.srdf<group_state> 标签)
  • config/initial_positions.yaml(初始关节位置)

作用:预设姿态让你可以定义机械臂的常用位置,如"准备姿态"、"归零姿态"等。之后可以通过 MoveIt API 一行代码让机械臂移动到这些位置。

配置步骤

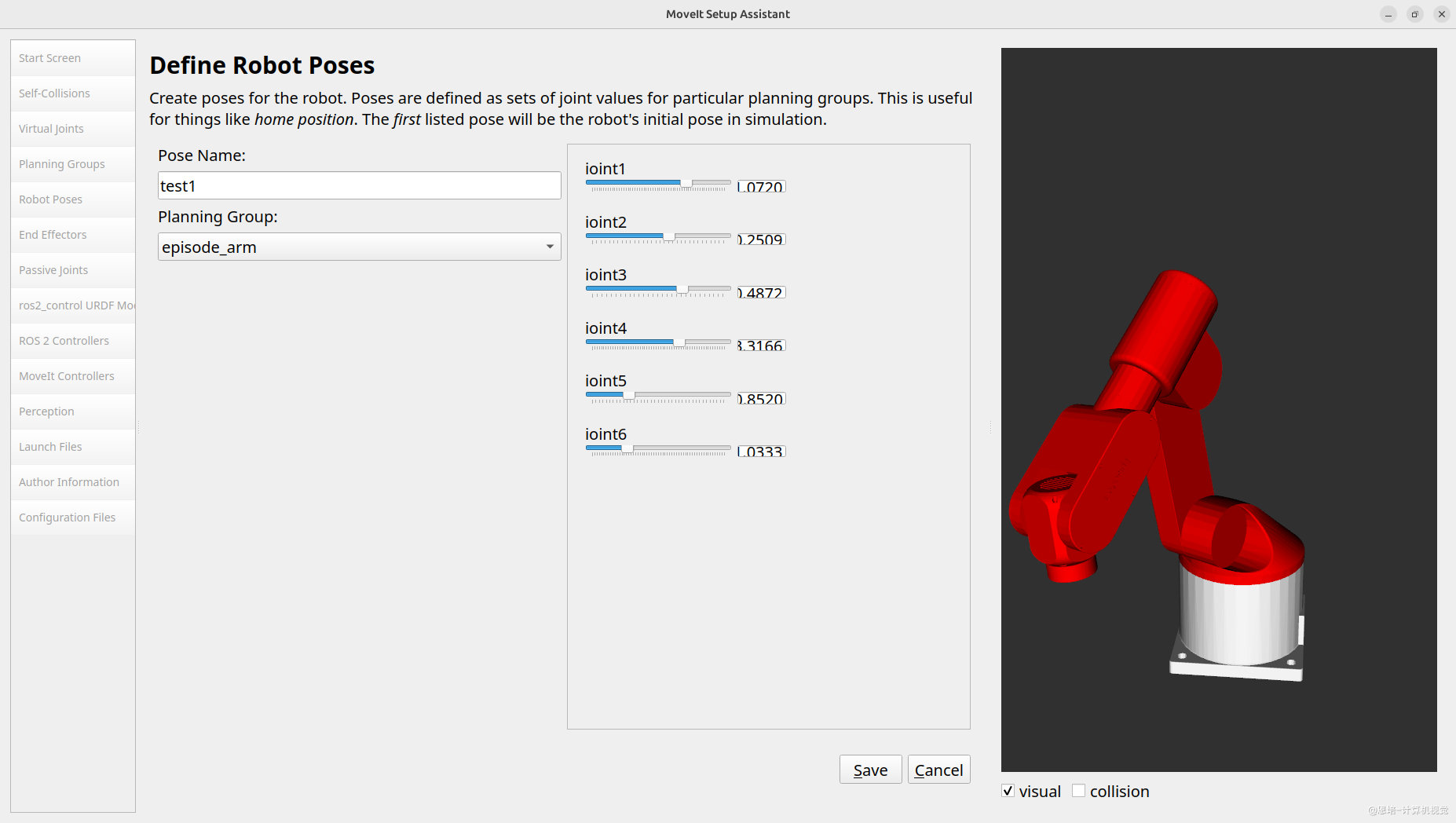

  1. 点击左侧的 Robot Poses 面板

  2. 点击 Add Pose

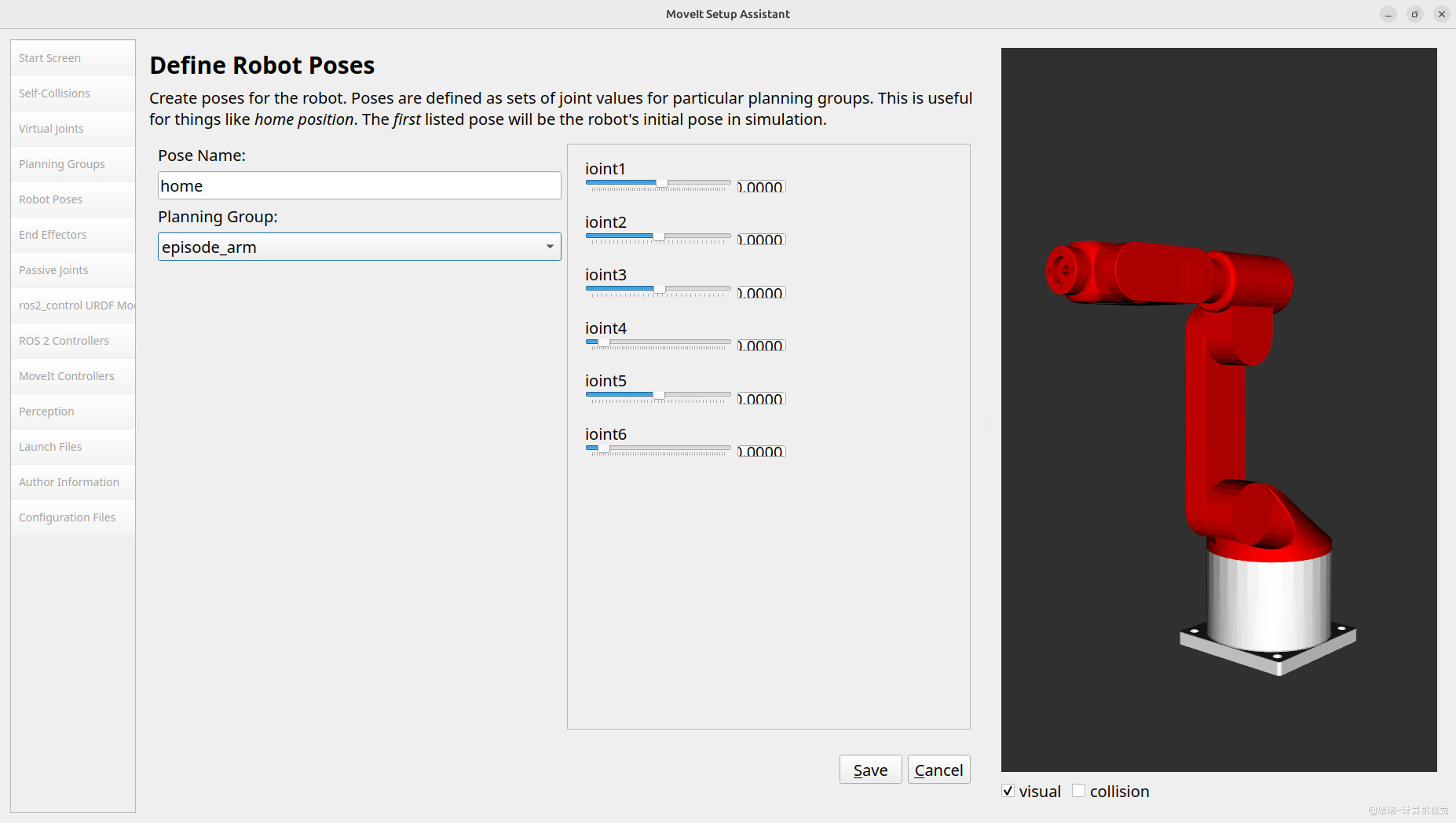

  3. 添加 home 姿态(归零位置):

    参数
    Pose Name home
    Planning Group episode_arm
  4. 使用滑块或直接输入调整各关节角度(弧度制):

    全部为0

    注意:MoveIt 内部使用弧度制。如果你习惯角度制,可以用公式转换:弧度 = 角度 × π / 180

  5. 点击 Save

  6. 重复上述步骤,添加 test1 姿态:

    参数
    Pose Name ready
    Planning Group episode1_arm
    关节角度 自己随意拉一个角度

提示:在这一步,拖动各关节滑块可以检查 URDF 中的关节限位是否正确。如果某个关节无法移动或范围异常,说明 URDF 可能有问题。

3.6 Step 6: 标记末端执行器(End Effectors)

影响文件config/episode1_urdf_1113.srdf<end_effector> 标签)

作用:末端执行器(End Effector)通常指机械臂末端的工具,如夹爪、吸盘等。将一个规划组标记为末端执行器后,MoveIt 可以对其进行特殊操作,如:

  • 在抓取任务中将物体"附着"到末端执行器
  • 单独控制夹爪的开合

Episode1 配置

⏭️ 跳过此步骤:Episode1 机械臂末端为法兰盘,夹爪暂未加入 URDF 模型。

关于末端执行器控制

实际上,夹爪和吸盘的控制非常简单,通常只需要:

  • 夹爪:开 / 合(控制一个舵机或气缸)
  • 吸盘:吸 / 放(控制电磁阀或气泵开关)

这类简单的开关控制不需要借助 MoveIt 的运动规划能力,直接通过 GPIO、串口或 CAN 发送指令即可。MoveIt 中配置末端执行器主要是为了:

  1. 在规划时考虑夹爪的碰撞体积
  2. 支持"附着物体"功能(模拟抓取后物体跟随夹爪移动)

关于 Episode1 夹爪的 URDF 建模

Episode1 配套的夹爪采用平行四边形连杆机构,这是一种闭环运动链。然而,URDF 只支持树状结构(开环),无法直接描述闭环机构,因此暂未将夹爪加入模型。

机构类型 特点 URDF 支持
开环(树状) 每个链接只有一个父链接
闭环(平行四边形等) 形成封闭环路

如需在 URDF 中添加夹爪,可采用 Mimic Joint(从动关节)简化模型 方式处理。

3.7 Step 7: 添加被动关节(Passive Joints)

影响文件config/episode1_urdf_1113.srdf<passive_joint> 标签)

作用:被动关节是指无法直接控制的关节,例如:

  • 某些夹爪的从动手指(通过连杆机构被动运动)
  • 平衡配重关节
  • 弹簧悬挂关节

指定被动关节后,运动规划器会知道不应该为这些关节规划轨迹。

Episode1 配置

⏭️ 跳过此步骤:Episode1 是标准的六轴串联机械臂,所有关节都是主动关节,没有被动关节。

3.8 Step 8: ros2_control URDF 修改(定义硬件能力)

影响文件

  • config/episode1_urdf_1113.ros2_control.xacro(硬件接口定义)
  • config/episode1_urdf_1113.urdf.xacro(URDF 入口文件,包含 ros2_control)

作用:在 URDF 中声明每个关节支持什么类型的硬件接口

通俗理解:这一步是在"登记硬件能力"——告诉系统:"我的 joint1 可以接收位置命令,也能反馈当前位置和速度"。

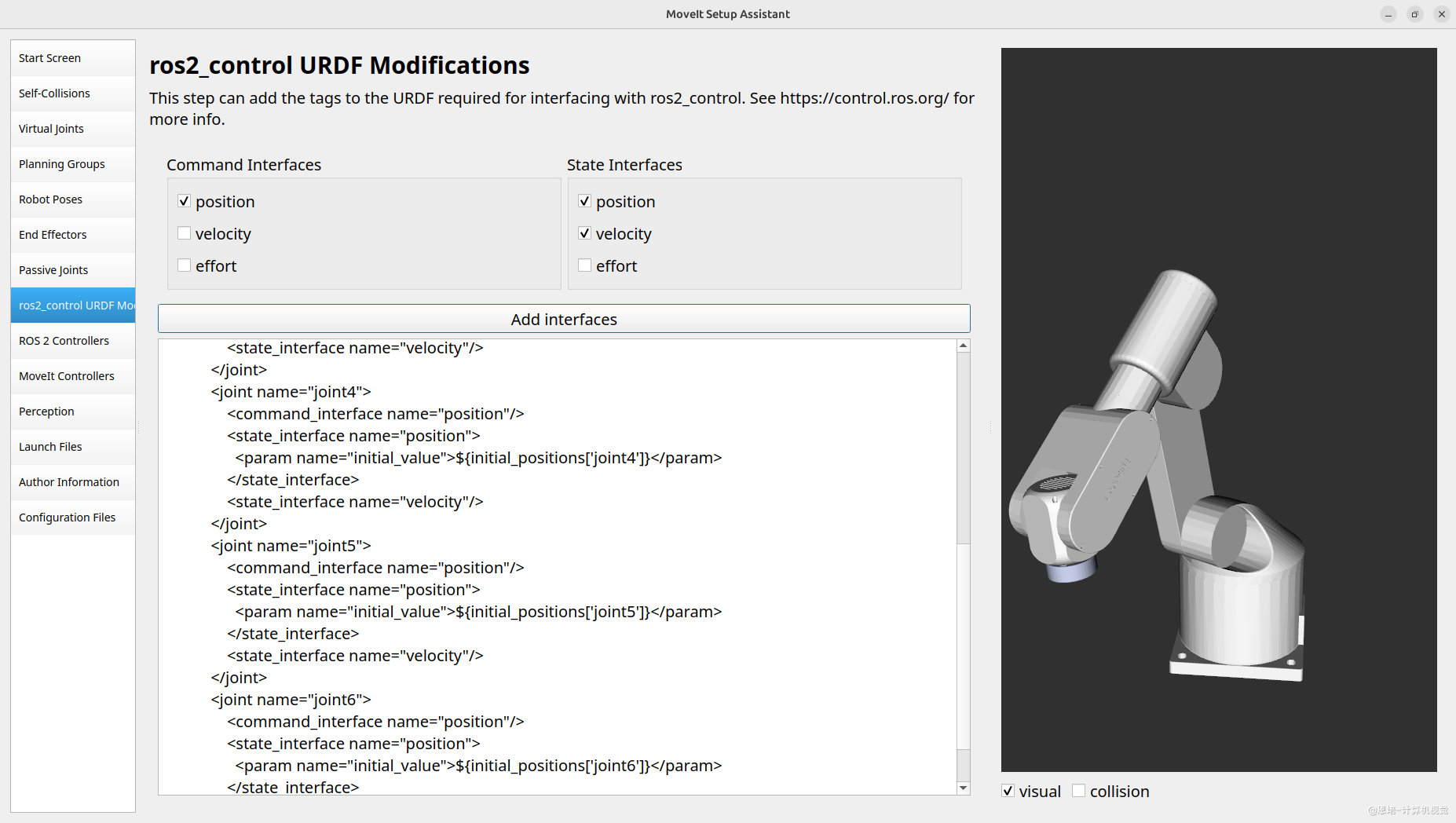

<!-- 这段代码会被添加到 URDF 中 --> <ros2_control name="episode1_arm" type="system"> <joint name="joint1"> <command_interface name="position"/> <!-- 可以接收位置命令 --> <state_interface name="position"/> <!-- 可以反馈当前位置 --> <state_interface name="velocity"/> <!-- 可以反馈当前速度 --> </joint> <!-- joint2 ~ joint6 类似 --> </ros2_control>

配置步骤

  1. 点击左侧的 ros2_control URDF Modification 面板

  2. 保持默认设置:

    • Command Interface: position
    • State Interface: position, velocity
  3. 点击 Add Interfaces

⚠️ 说明:Episode1 机械臂实际使用自定义的 CAN 通信控制,不使用标准的 ros2_control 框架。但为了让 MoveIt 的 Demo 演示模式正常工作(使用模拟控制器),我们仍需配置这一步。

3.9 Step 9: 配置 ROS2 控制器(选择控制软件)

影响文件config/ros2_controllers.yaml

作用:配置实际运行的控制器软件,告诉系统用什么控制器来执行轨迹。

通俗理解:Step 8 登记了硬件能力,这一步是"选择控制软件"——告诉系统:"请用 JointTrajectoryController 这个控制器来控制我的机械臂"。

Step 8 vs Step 9 的区别

对比项 Step 8: ros2_control URDF Step 9: ROS2 Controllers
层级 硬件层(底层) 软件层(上层)
定义什么 关节支持什么接口(位置/速度/力矩) 用什么控制器软件来控制
类比 声明"我的手可以握东西" 选择"用哪种方式握"(抓、捏、托)
生成文件 *.ros2_control.xacro ros2_controllers.yaml

什么是"控制器"?

在机器人领域,"控制器"(Controller)这个词容易混淆,因为它可以指硬件也可以指软件:

类型 含义 举例
硬件控制器 物理电路板,执行底层电机控制 电机驱动板、PLC、单片机
软件控制器 运行在计算机上的程序,实现控制算法 ROS2 的 JointTrajectoryController

这里的 ROS2 Controllers 是软件控制器,它们的作用是:

MoveIt 规划的轨迹(一系列位置点) ↓ 软件控制器(JointTrajectoryController) - 接收轨迹 - 按时间插值 - 发送位置命令给硬件 ↓ 硬件控制器(电机驱动板) - 接收位置命令 - 控制电机转动

常用控制器类型

控制器类型 作用 通俗理解
JointTrajectoryController 接收一条轨迹,按时间顺序执行每个路点 "轨迹播放器"
GripperActionController 控制夹爪的开合动作 "夹爪开关"
DiffDriveController 控制差速驱动底盘的左右轮速度 "底盘驾驶员"

配置步骤

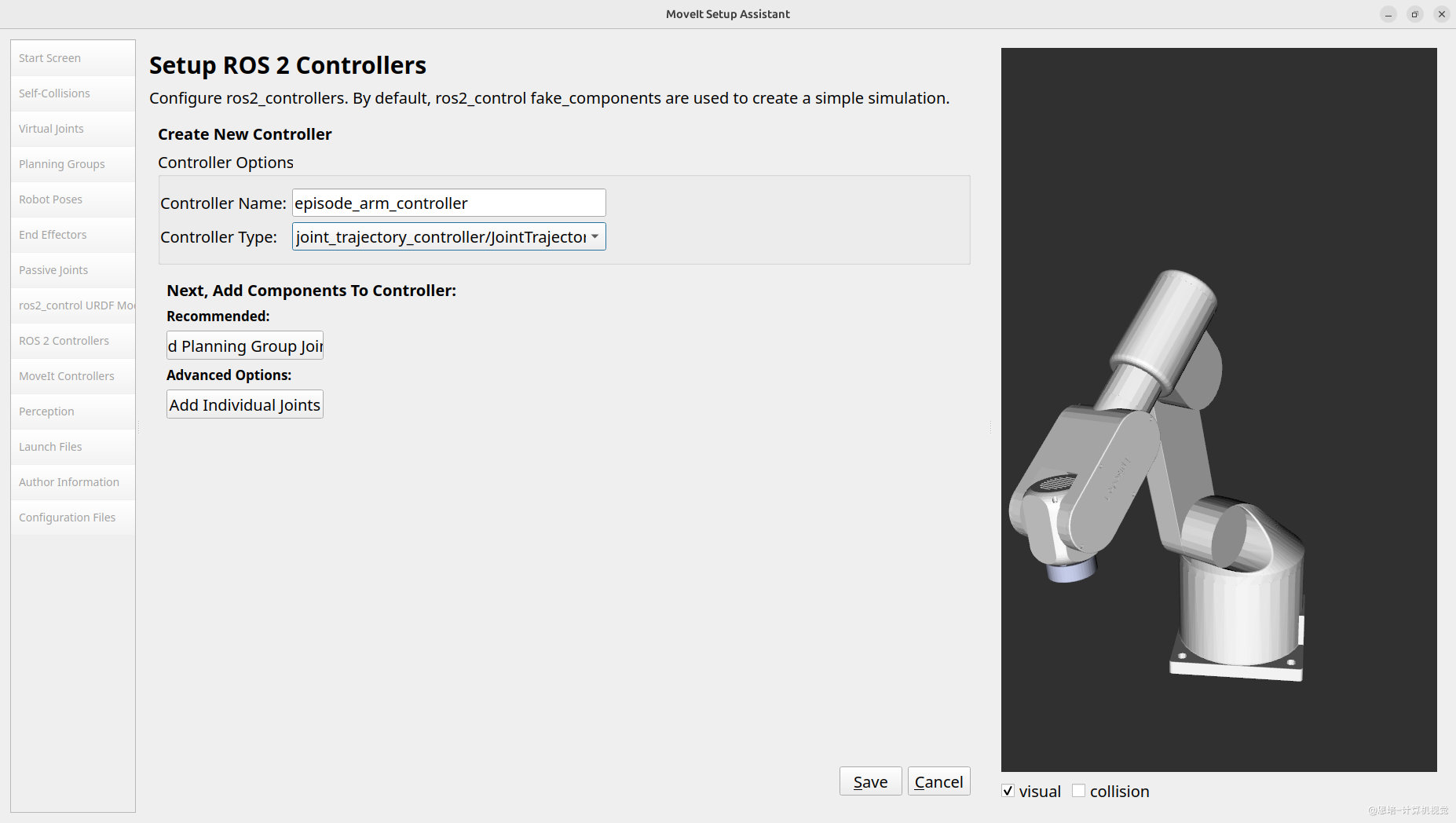

  1. 点击左侧的 ROS 2 Controllers 面板

  2. 点击 Add Controller

  3. 填写控制器信息:

    参数
    Controller Name episode_arm_controller
    Controller Type joint_trajectory_controller/JointTrajectoryController

  4. 点击 Add Planning Group Joints

  5. 选择 episode1_arm 组,点击 > 添加

  6. 点击 Save

3.10 Step 10: 配置 MoveIt 控制器(告诉 MoveIt 如何发送轨迹)

影响文件config/moveit_controllers.yaml

作用:告诉 MoveIt 应该把规划好的轨迹发送给谁用什么方式发送

Step 9 vs Step 10 的区别

对比项 Step 9: ROS2 Controllers Step 10: MoveIt Controllers
配置什么 控制器本身(执行轨迹的软件) MoveIt 的"发送设置"
类比 快递员(负责送货) 寄件人填写的快递单(写清楚送给谁)
生成文件 ros2_controllers.yaml moveit_controllers.yaml

通俗理解

Step 9: 雇佣一个快递员(JointTrajectoryController) ↓ Step 10: 填写快递单,告诉 MoveIt: - 收件人:episode_arm_controller(Step 9 配置的控制器名) - 送货方式:FollowJointTrajectory Action

为什么需要两步?

因为 MoveIt 和 ROS2 控制器是独立的系统,它们通过 ROS2 的 Action 接口通信:

+-----------+ +-------------------------+ | MoveIt | FollowJointTrajectory Action | JointTrajectoryController| +-----------+ --------------------------------> +-------------------------+ | | send: trajectory | | | (Planner) | <-------------------------------- | (Executor) | | | feedback: progress/done | | +-----------+ +-------------------------+ | | Step 10 Step 9

配置步骤

  1. 点击左侧的 MoveIt Controllers 面板

  2. 点击 Add Controller

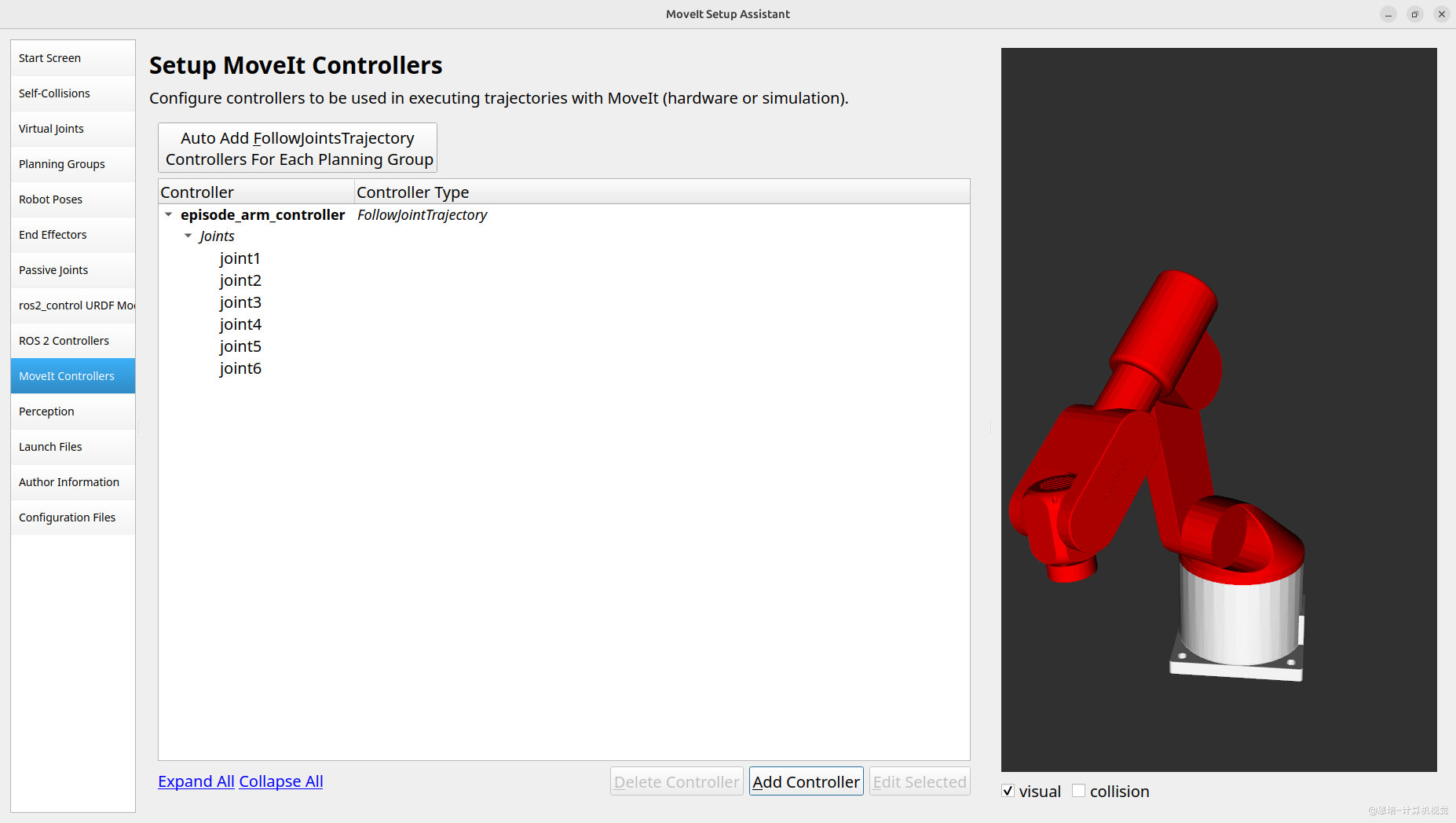

  3. 填写控制器信息:

    参数
    Controller Name episode_arm_controller
    Controller Type FollowJointTrajectory

    重要:控制器名称必须与 Step 9 中配置的 ROS2 控制器名称一致

  4. 点击 Add Planning Group Joints

  5. 选择 episode1_arm

  6. 点击 Save

3.11 Step 11: 3D 感知配置(Perception)

影响文件config/sensors_3d.yaml

作用:感知配置用于集成 3D 传感器(如深度相机、激光雷达),让 MoveIt 能够:

  • 感知环境中的障碍物
  • 动态避障规划
  • 构建 OctoMap 八叉树地图

支持的传感器类型:

  • Point Cloud:点云数据(如 RealSense、Kinect)
  • Depth Image:深度图像

Episode1 配置

⏭️ 跳过此步骤:本章节暂不配置 3D 感知。

  1. 点击左侧的 Perception 面板
  2. 选择 None

3.12 Step 12: 预览启动文件(Launch Files)

影响文件launch/ 目录下所有 .launch.py 文件,以及 config/moveit.rviz

作用:查看将要生成的启动文件列表。

  1. 点击左侧的 Launch Files 面板
  2. 查看将生成的文件列表,点击每个文件可以看到其功能说明

主要启动文件

文件 功能
demo.launch.py 启动 RViz 演示,包含模拟控制器
move_group.launch.py 启动 MoveIt 核心节点
setup_assistant.launch.py 重新打开 Setup Assistant 修改配置
static_virtual_joint_tfs.launch.py 发布虚拟关节的 TF
spawn_controllers.launch.py 启动控制器

通常保持默认选项即可。

3.13 Step 13: 填写作者信息(Author Information)

影响文件package.xmlCMakeLists.txt

作用:ROS2 包的 package.xml 需要作者信息,这是发布包的必要字段。

  1. 点击左侧的 Author Information 面板

  2. 填写你的信息:

    • Name:你的名字
    • Email:你的邮箱

3.14 Step 14: 生成配置包(Configuration Files)

影响文件:生成整个配置包的所有文件

作用:生成完整的 MoveIt 配置包。

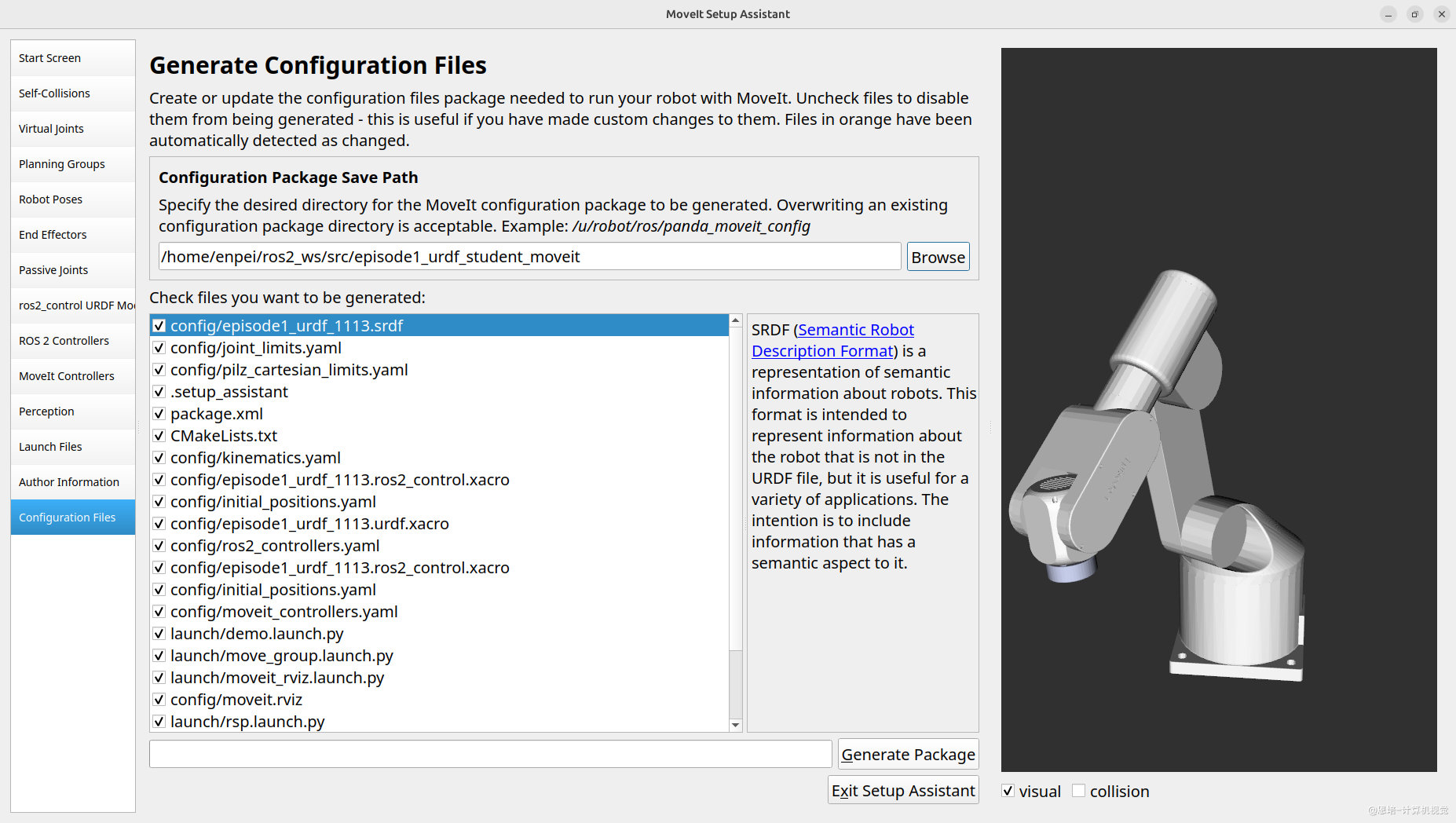

配置步骤

  1. 点击左侧的 Configuration Files 面板

  2. 点击 Browse 选择输出目录

  3. 导航到你的工作空间 src 目录:

    ~/ros2_ws/src/
  4. 点击 Create Folder,创建文件夹:episode1_urdf_student_moveit

  5. 点击 Open 确认

  6. 点击 Generate Package 按钮

  7. 等待生成完成,查看 "Files to be generated" 列表中的所有文件

提示:如果之前已经生成过配置包,Setup Assistant 会提示是否覆盖。

四、编译与验证

4.1 编译配置包

# 进入工作空间 cd ~/ros2_ws # 编译(只编译新生成的配置包) colcon build --packages-select episode1_urdf_student_moveit # 或编译所有包 colcon build # 加载环境 source install/setup.bash

4.2 启动 Demo

ros2 launch episode1_urdf_student_moveit demo.launch.py

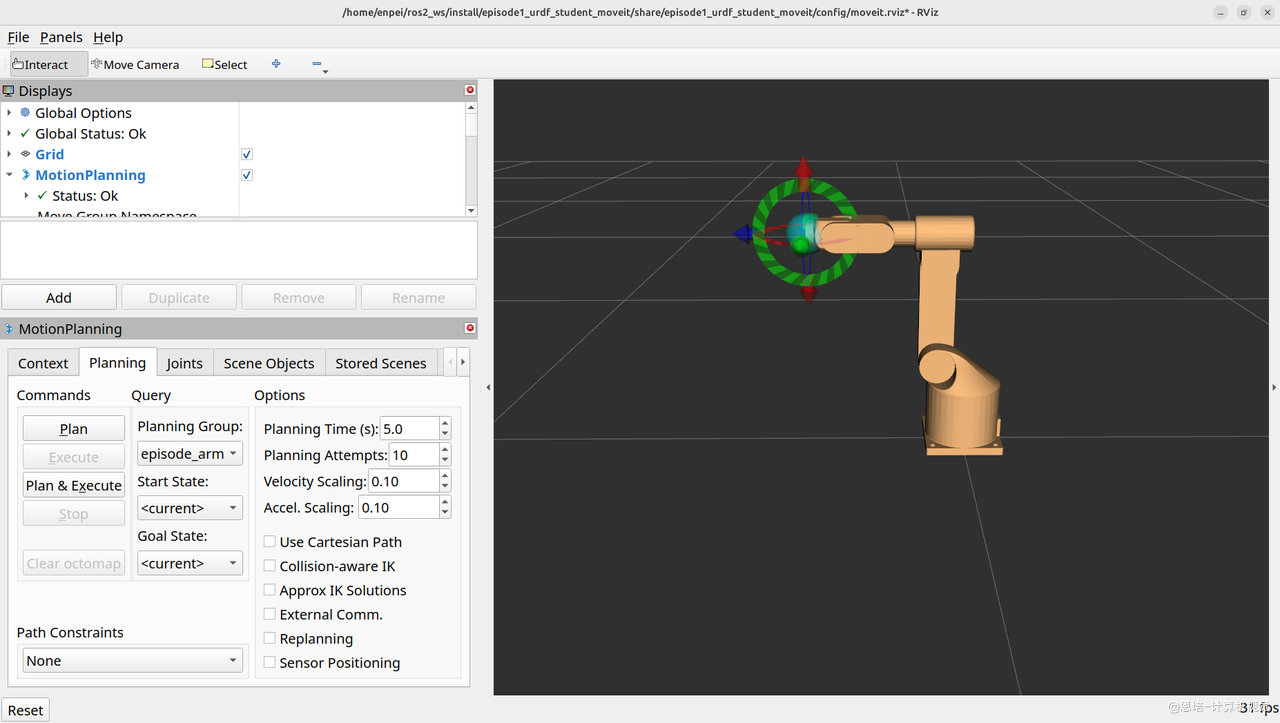

一切正常的话,你会看到 RViz 界面,显示 Episode1 机械臂模型:

可能你的 moveit 窗口无法缩放,如果这样,可以下载我的文件覆盖 src/episode1_urdf_student_moveit/config/moveit.rviz

4.3 在 RViz 中测试

  1. 拖拽目标位置

    • 在 RViz 中找到机械臂末端的交互标记(橙色球和圆环)
    • 拖拽到目标位置
  2. 规划轨迹

    • 在左侧 MotionPlanning 面板中,点击 Plan 按钮
    • MoveIt 会计算一条从当前位置到目标位置的轨迹
    • 轨迹会以动画形式预览
  3. 执行轨迹

    • 点击 Execute 按钮执行规划好的轨迹
    • 或点击 Plan & Execute 一键完成规划和执行
  4. 移动到预设姿态

    • 在 MotionPlanning 面板的 "Planning" 标签页
    • 在 "Goal State" 下拉框中选择 homeready
    • 点击 Plan & Execute

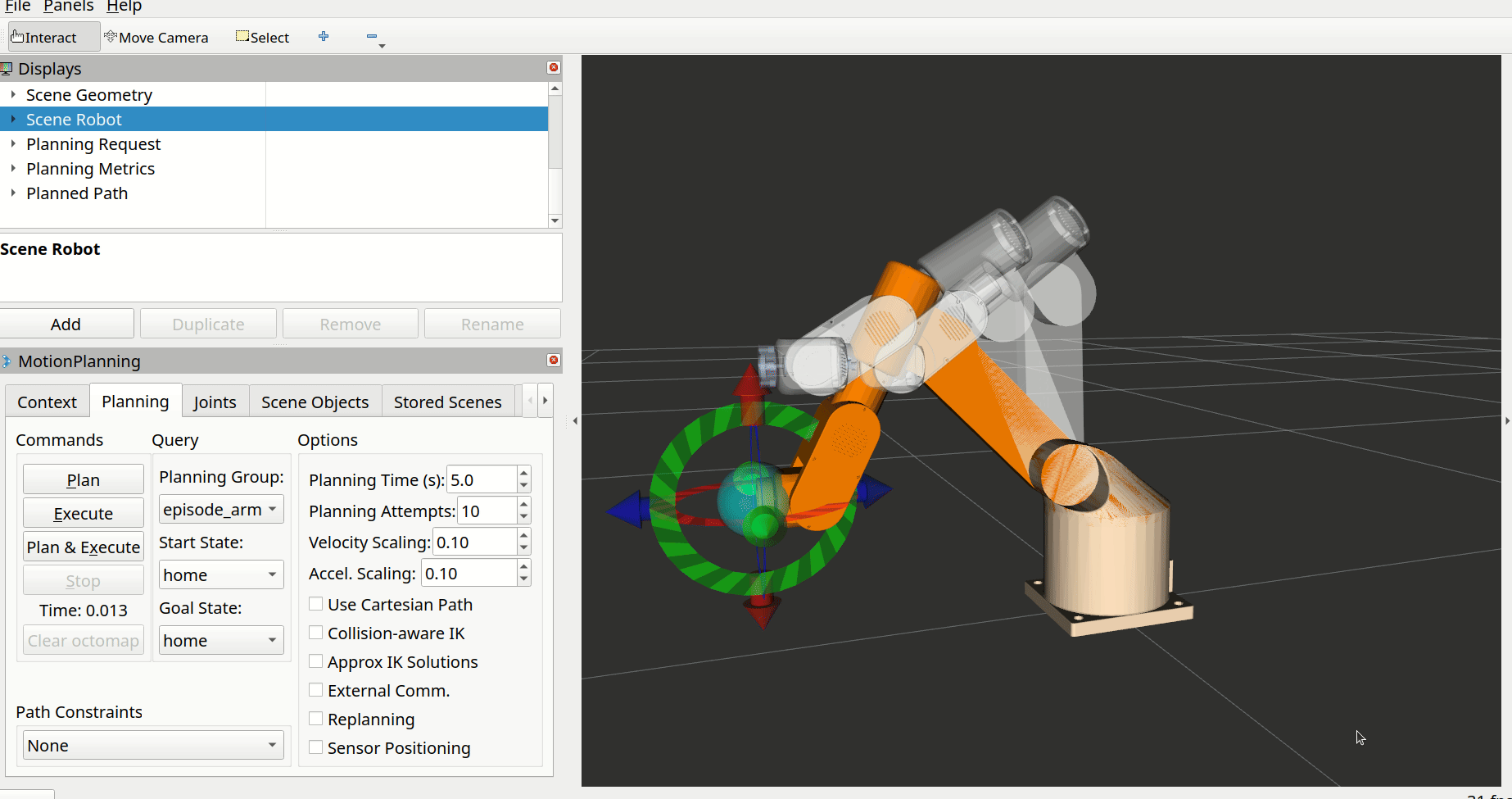

Services 通信

注意:Demo 模式使用模拟控制器,机械臂只在 RViz 中运动,不会控制真实机械臂。下一章节我们会讲解如何连接真实机械臂。

五、常见问题

5.1 加载 URDF 失败

可能原因

  • URDF 文件路径错误
  • URDF 语法错误(缺少闭合标签等)
  • 缺少依赖的 mesh 文件

解决方法

# 检查 URDF 语法 check_urdf episode1_urdf_1113.urdf

5.2 规划失败

可能原因

  • 目标位置超出工作空间
  • 目标位置存在碰撞
  • 运动学求解器无法找到解

解决方法

  • 选择一个更合理的目标位置
  • 检查自碰撞矩阵配置
  • 尝试增加规划时间(在 MotionPlanning 面板中调整)

还有一种可能情况是配置文件数值问题,比如 src/episode1_urdf_student_moveit/config/joint_limits.yaml

joint_limits: joint1: has_velocity_limits: false max_velocity: 0 has_acceleration_limits: false max_acceleration: 0 joint2: has_velocity_limits: false max_velocity: 0 has_acceleration_limits: false max_acceleration: 0

需要加速度和加速度限制,比如改成(所有关节都需要改):

joint_limits: joint1: has_velocity_limits: true max_velocity: 3.14 has_acceleration_limits: true max_acceleration: 5.0 joint2: has_velocity_limits: true max_velocity: 3.14 has_acceleration_limits: true max_acceleration: 5.0

5.3 想要修改配置

如果需要修改之前的配置(如添加新的预设姿态),可以重新打开 Setup Assistant:

ros2 launch episode1_urdf_student_moveit setup_assistant.launch.py

这会加载现有配置,允许你进行修改后重新生成。
