3.3 ROS2 核心概念：Nodes、Topics、Services、Actions、TF2

一、ROS2 核心概念概览

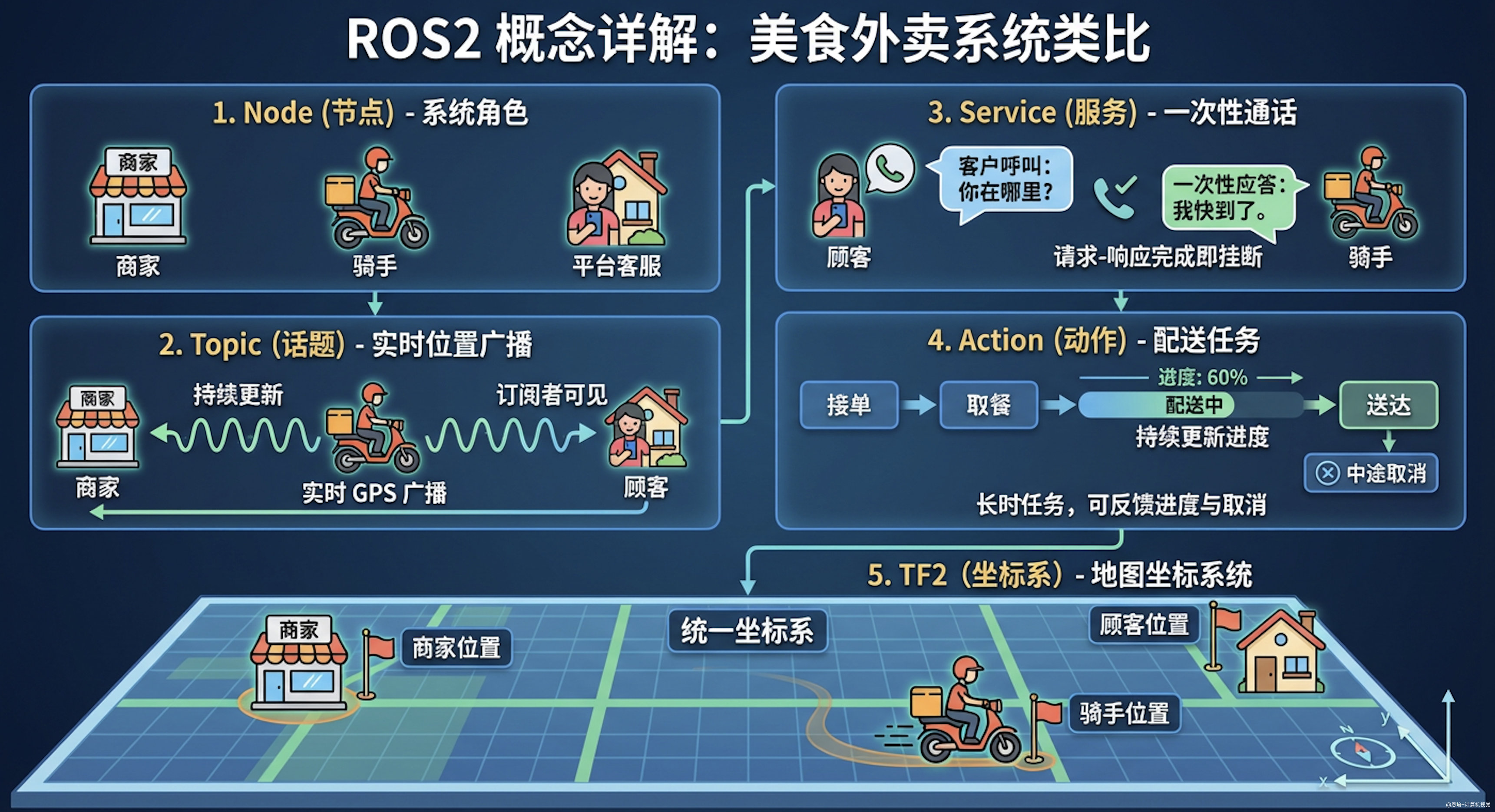

1.1 用外卖系统类比理解 ROS2

在学习抽象的 ROS2 概念前，先通过熟悉的外卖系统来理解：

ROS2 概念	外卖系统类比	实际例子
Node（节点）	系统中的各个角色	商家、骑手、顾客、平台客服
Topic（话题）	实时位置广播	骑手持续广播自己的 GPS 位置，所有订阅的人都能看到
Service（服务）	打电话问一次	顾客打电话问"到哪了"，骑手回答一次就挂了
Action（动作）	配送任务	接单 → 取餐 → 配送（持续更新进度）→ 送达（可中途取消）
TF2（坐标变换）	地图坐标系统	商家位置、顾客位置、骑手位置在同一地图上

1.2 核心概念速查

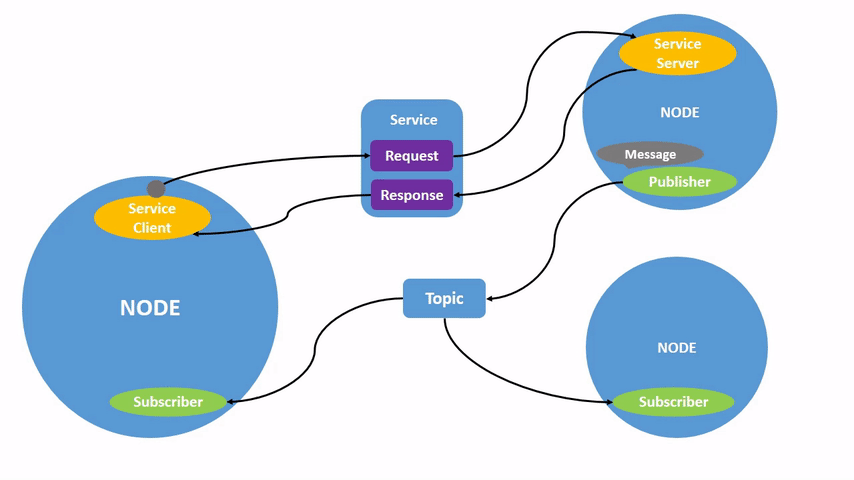

在开始深入学习之前，先了解 ROS2 的核心架构。ROS2 系统可以理解为一个通信网络，由多个模块化的**节点（Nodes）**组成，它们通过不同的通信方式交换数据：

• Nodes（节点）：独立的功能模块，如相机驱动、路径规划器
• Topics（话题）：持续数据流传输，如传感器数据发布
• Services（服务）：请求-响应式通信，如一次性查询

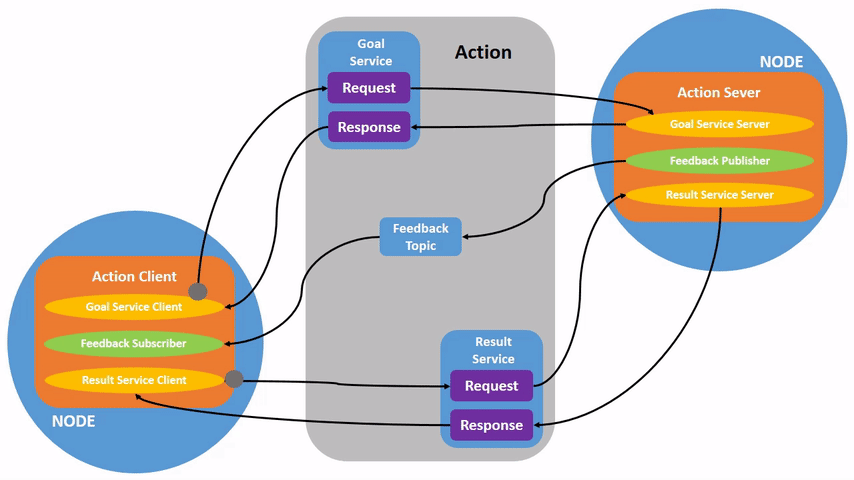

• Actions（动作）：长时任务执行，支持反馈和取消
• TF2（坐标变换）：管理不同坐标系之间的关系

1.3 为什么 ROS2 这样设计？

问题：为什么不用一种通信方式解决所有问题？

想象一下，如果只有 Topic（持续广播）这一种方式：

问题场景 1：查询一次机械臂当前角度
   - 如果用 Topic：需要一直发布数据，浪费带宽
   - 如果用 Service：问一次答一次，节省资源 ✓

问题场景 2：机械臂移动到目标点（需要10秒）
   - 如果用 Service：调用后等10秒才返回，无法知道进度
   - 如果用 Action：可以实时看到进度，还能中途取消 ✓

问题场景 3：相机每秒发布30帧图像
   - 如果用 Service：需要每秒调用30次，效率低
   - 如果用 Topic：订阅者自动接收，高效 ✓
​

设计原则：为不同场景选择最合适的工具

场景特征	最佳选择	原因
高频连续数据	Topic	异步、不阻塞、多订阅者
一次性查询	Service	同步、节省资源
耗时任务	Action	有反馈、可取消
空间关系	TF2	自动计算、实时查询

1.4 ROS2 设计带来的好处

1.4.1 模块化与解耦

每个节点只负责一件事，节点之间通过标准化接口通信：

优点：
✓ 替换任意模块不影响其他部分（如换相机只需换相机节点）
✓ 团队并行开发（A做视觉，B做控制，互不干扰）
✓ 测试简单（单独测试每个节点）
✓ 代码复用（相机节点可用于不同机器人）
​

1.4.2 分布式系统

节点可以运行在不同计算机上：

实际案例：
[笔记本]                [机械臂控制器]              [工业相机]
  视觉识别节点 --Topic--> 运动规划节点 --Topic--> 相机驱动节点
                            |
                    机械臂控制节点
                            |
                        [机械臂硬件]
​

优点：

• 计算密集任务放服务器（GPU 视觉处理）
• 实时控制放嵌入式（机械臂控制）
• 监控界面放笔记本（RViz 可视化）

1.4.3 语言无关性

不同节点可以用不同语言编写：

Python 节点（视觉识别）--Topic--> C++ 节点（实时控制）
      ↕ Service                      ↕ Action
Rust 节点（传感器）  <--TF2-->  Julia 节点（数据分析）
​

1.5 设计哲学总结

ROS2 的核心设计哲学：Unix 哲学在机器人领域的应用

"每个程序只做一件事，但做到极致；程序之间通过标准接口协作"

体现在 ROS2 中：

• 单一职责：每个节点只负责一个功能
• 标准化接口：Topic/Service/Action 是通用协议
• 组合大于继承：通过组合不同节点构建系统
• 工具化：丰富的命令行工具用于调试

实际收益：

传统单体程序：
  修改相机 → 重新编译整个系统 → 测试所有功能 → 部署

ROS2 模块化：
  修改相机节点 → 只编译相机节点 → 测试相机功能 → 替换单个节点
​

二、Nodes（节点）

2.1 什么是节点？

回顾外卖系统类比：

还记得开头的外卖系统吗？其中的商家、骑手、顾客、客服都是独立的角色（节点），各司其职：

• 商家节点：负责接单和做餐
• 骑手节点：负责配送
• 顾客节点：负责下单和收货
• 客服节点：负责处理投诉

它们不需要知道彼此的内部实现，只需要通过标准化的方式沟通（打电话、发位置、看订单状态）。

在 ROS2 中：

节点是 ROS2 中的基本执行单元，每个节点负责一个单一、模块化的功能：

• 控制电机（类比：骑手控制电动车）
• 处理相机数据（类比：骑手用 GPS 定位）
• 执行路径规划（类比：导航软件规划路线）
• 发布传感器读数（类比：骑手实时广播位置）

一个完整的机器人系统由多个节点协同工作组成。在 ROS2 中，一个可执行文件（Python/C++ 程序）可以包含一个或多个节点。

2.2 节点相关命令

2.2.1 启动节点

ros2 run <package_name> <executable_name>

# 示例：启动 turtlesim 节点
ros2 run turtlesim turtlesim_node
# 示例：启动turtle_teleop_key控制节点
ros2 run turtlesim turtle_teleop_key

# 或者：启动Episode1控制
ros2 run episode_controller interface
​

<package_name> 是功能包名，<executable_name> 是可执行程序名。一个包可以包含多个可执行程序，具体定义在 setup.py 中配置（后续章节详解）。

2.2.2 查看活动节点

ros2 node list

# 如果你只启动了小海龟那么你会看到
/turtlesim
/teleop_turtle

# 如果你还启动了Episode1包，那你会看到：
/episode_robot_interface
/teleop_turtle
/turtlesim
​

重要区分：

• 包名（package_name）：代码组织单位，如 turtlesim、episode_controller
• 可执行程序名（executable_name）：包内的程序文件，如 turtlesim_node、interface
• 节点名（node_name）：程序运行时的标识，如 /turtlesim、/episode_robot_interface

举例：ros2 run turtlesim turtlesim_node 启动后，节点名是 /turtlesim（可能与可执行程序名不同）

2.2.3 查看节点详情

ros2 node info <node_name>

# 示例
ros2 node info /turtlesim

# 输出示例
/turtlesim
  Subscribers:
    /parameter_events: rcl_interfaces/msg/ParameterEvent
    /turtle1/cmd_vel: geometry_msgs/msg/Twist
  Publishers:
    /parameter_events: rcl_interfaces/msg/ParameterEvent
    /rosout: rcl_interfaces/msg/Log
    /turtle1/color_sensor: turtlesim/msg/Color
    /turtle1/pose: turtlesim/msg/Pose
  Service Servers:
    /clear: std_srvs/srv/Empty
    /kill: turtlesim/srv/Kill
    /reset: std_srvs/srv/Empty
    /spawn: turtlesim/srv/Spawn
    /turtle1/set_pen: turtlesim/srv/SetPen
    /turtle1/teleport_absolute: turtlesim/srv/TeleportAbsolute
    /turtle1/teleport_relative: turtlesim/srv/TeleportRelative
    /turtlesim/describe_parameters: rcl_interfaces/srv/DescribeParameters
    /turtlesim/get_parameter_types: rcl_interfaces/srv/GetParameterTypes
    /turtlesim/get_parameters: rcl_interfaces/srv/GetParameters
    /turtlesim/get_type_description: type_description_interfaces/srv/GetTypeDescription
    /turtlesim/list_parameters: rcl_interfaces/srv/ListParameters
    /turtlesim/set_parameters: rcl_interfaces/srv/SetParameters
    /turtlesim/set_parameters_atomically: rcl_interfaces/srv/SetParametersAtomically
  Service Clients:

  Action Servers:
    /turtle1/rotate_absolute: turtlesim/action/RotateAbsolute
  Action Clients:


# 示例
ros2 node info /episode_robot_interface

# 输出示例，可以看到我写好的一些的API
/episode_robot_interface
  Subscribers:

  Publishers:
    /joint_states: sensor_msgs/msg/JointState # 120HZ发布关节角度
    /parameter_events: rcl_interfaces/msg/ParameterEvent
    /rosout: rcl_interfaces/msg/Log
  Service Servers:
    /episode_robot_interface/describe_parameters: rcl_interfaces/srv/DescribeParameters
    /episode_robot_interface/get_parameter_types: rcl_interfaces/srv/GetParameterTypes
    /episode_robot_interface/get_parameters: rcl_interfaces/srv/GetParameters
    /episode_robot_interface/get_type_description: type_description_interfaces/srv/GetTypeDescription
    /episode_robot_interface/list_parameters: rcl_interfaces/srv/ListParameters
    /episode_robot_interface/set_parameters: rcl_interfaces/srv/SetParameters
    /episode_robot_interface/set_parameters_atomically: rcl_interfaces/srv/SetParametersAtomically
    /gripper_control: robot_arm_interfaces/srv/GripperControl # 用来控制吸盘
    /read_motor_angles: robot_arm_interfaces/srv/ReadMotorAngles # 读取关节角度
    /servo_gripper: robot_arm_interfaces/srv/ServoGripper # 用来控制舵机夹爪张合角度
    /set_free_mode: robot_arm_interfaces/srv/SetFreeMode # 使能模式
  Service Clients:

  Action Servers:
    /angle_mode: robot_arm_interfaces/action/AngleMode # 角度运动模式
    /episode_arm_controller/follow_joint_trajectory: control_msgs/action/FollowJointTrajectory # 接受Moveit轨迹
    /linear_move: robot_arm_interfaces/action/LinearMove # 直线运动模式
    /move_xyz_rotation: robot_arm_interfaces/action/MoveXyzRotation # 位姿运动模式
  Action Clients:
​

输出包括：

• Subscribers：订阅的话题
• Publishers：发布的话题
• Service Servers：提供的服务
• Service Clients：调用的服务
• Action Servers：提供的动作
• Action Clients：调用的动作

三、Topics（话题）

3.1 什么是话题？

回顾外卖系统类比：

还记得外卖系统中骑手的位置广播吗？

• 骑手节点持续广播自己的 GPS 位置（发布者）
• 顾客、商家、平台都可以实时查看骑手位置（订阅者）
• 骑手不关心有多少人在看，只管持续发送位置
• 即使没人看，骑手也会继续广播
• 新加入的人可以立即看到最新位置

这就是**发布-订阅（Pub-Sub）**模式：信息源持续发布，感兴趣的人自动接收。

在 ROS2 中：

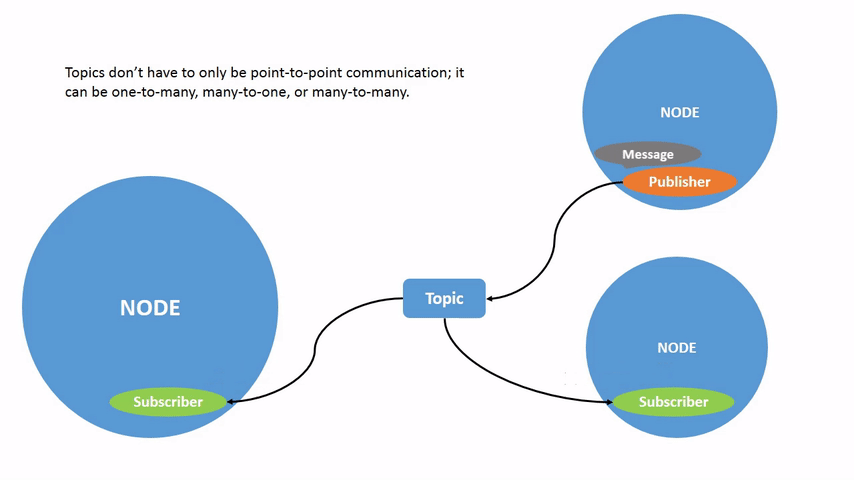

话题是 ROS2 中用于持续数据流传输的通信机制，采用发布-订阅模型：

• 发布者（Publisher）：持续发送数据到话题（类比：骑手广播位置）
• 订阅者（Subscriber）：从话题接收数据（类比：顾客查看位置）

特点：

• ✓ 一对多、多对一、多对多通信
• ✓ 异步通信，发布者不等待订阅者
• ✓ 适合高频传感器数据（如相机、激光雷达）

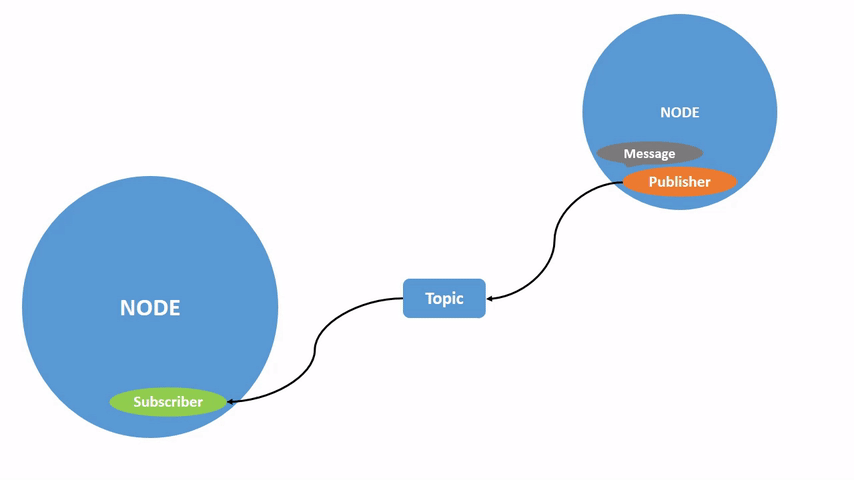

一对一	一对多

3.2 Topic 相关命令

3.2.1 可视化工具

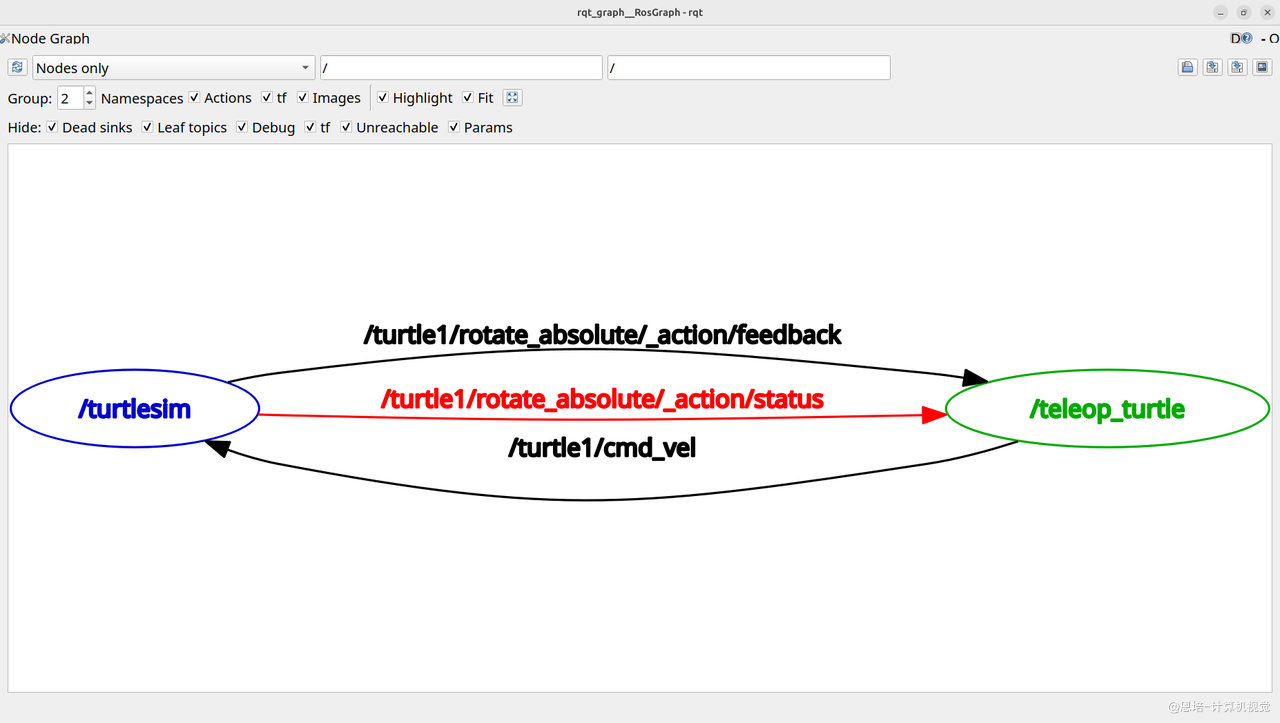

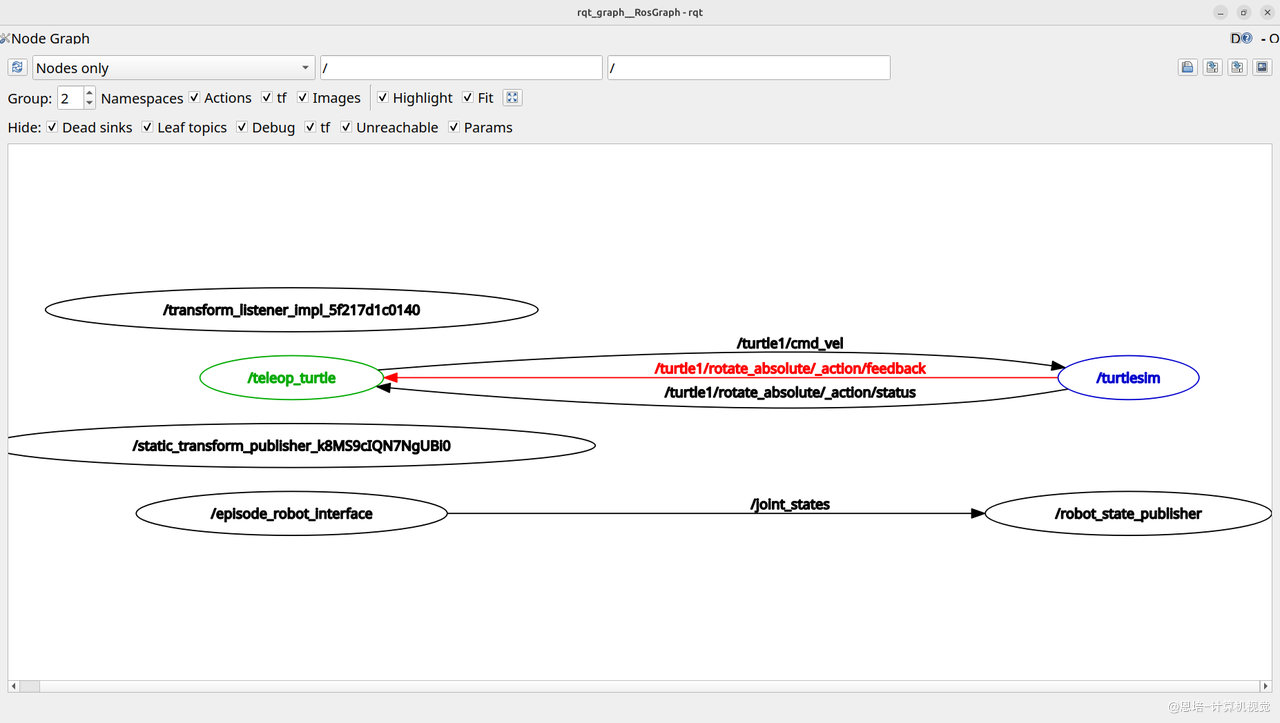

rqt_graph 可以可视化节点和话题的连接关系：

ros2 run rqt_graph rqt_graph
​

如果 Episode1 相关包没有启动，则可以看到：

3.2.2 查看活动中的 Topic

为了简化结果，现在关闭 RVIZ 和对应的终端，但保留机械臂控制程序：

# 查看当前活动中的Topic
ros2 topic list

# 输出：
/joint_states # 机械臂的
/parameter_events
/rosout
/turtle1/cmd_vel
/turtle1/color_sensor
/turtle1/pose



# 还可以显示话题类型
ros2 topic list -t

# 输出
/joint_states [sensor_msgs/msg/JointState] # 机械臂的
/parameter_events [rcl_interfaces/msg/ParameterEvent]
/rosout [rcl_interfaces/msg/Log]
/turtle1/cmd_vel [geometry_msgs/msg/Twist]
/turtle1/color_sensor [turtlesim/msg/Color]
/turtle1/pose [turtlesim/msg/Pose]
​

关于消息类型：方括号中的类型（如 geometry_msgs/msg/Twist）定义了话题传输的数据结构。

• geometry_msgs：包名
• msg：消息类型
• Twist：具体的消息名称（包含线速度和角速度）

ROS2 提供了丰富的标准消息类型（如几何、传感器、图像等），你也可以自定义消息类型。后续章节会详细讲解如何定义和使用消息类型。

3.2.3 查看话题详情

ros2 topic info <topic_name>

# 示例
ros2 topic info /turtle1/cmd_vel
# 输出
Type: geometry_msgs/msg/Twist
Publisher count: 1
Subscription count: 1

# 或者
ros2 topic info /joint_states

# 输出
Type: sensor_msgs/msg/JointState
Publisher count: 1
Subscription count: 0
​

可以看到这里/joint_states 目前只有发布，还没有人订阅（RVIZ 关闭了，你可以试试打开 RVIZ，看看订阅数量有没有增加）

3.2.4 监听话题数据

ros2 topic echo <topic_name>

# 示例：
ros2 topic echo /turtle1/pose

# 输出：
x: 3.0185012817382812
y: 3.47914981842041
theta: -2.7631852626800537
linear_velocity: 0.0
angular_velocity: 0.0



# 示例：监听机械臂关节状态
ros2 topic echo /joint_states

# 示例输出：
header:
  stamp:
    sec: 1767421204
    nanosec: 803170692
  frame_id: ''
name:
- joint1
- joint2
- joint3
- joint4
- joint5
- joint6
position:
- 0.0
- 0.0005235987755983187
- 0.0010471975511966373
- -0.00017453292519946023
- -0.0003490658503987965
- -0.0008726646259971772
velocity: []
effort: []
---
​

3.2.5 发布话题数据

# 命令格式
ros2 topic pub <topic_name> <msg_type> '<data_in_yaml_format>'

# 示例：控制海龟移动
ros2 topic pub /turtle1/cmd_vel geometry_msgs/msg/Twist "{linear: {x: 2.0}, angular: {z: 1.8}}"
​

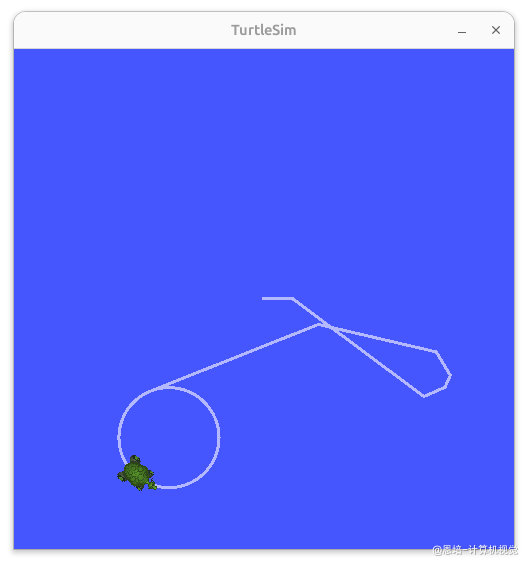

应该可以看到小海龟转圈。

注意:命令行发布 Topic 更多用于调试和快速测试，实际项目中我们会用 Python 或 C++ 代码编写发布者节点来控制机器人。后续章节会详细讲解如何编写代码实现。

3.2.6 Tips

• rqt_graph 需要界面才可以看到 Topic 通讯情况，也可以使用下面命令在终端检查详情

  # 加一个 --verbose
  ros2 topic info /turtle1/cmd_vel  --verbos
  e
  Type: geometry_msgs/msg/Twist

  Publisher count: 1

  Node name: teleop_turtle
  Node namespace: /
  Topic type: geometry_msgs/msg/Twist
  Topic type hash: RIHS01_9c45bf16fe0983d80e3cfe750d6835843d265a9a6c46bd2e609fcddde6fb8d2a
  Endpoint type: PUBLISHER
  GID: 01.0f.94.f1.de.9f.7f.d3.00.00.00.00.00.00.14.03
  QoS profile:
    Reliability: RELIABLE
    History (Depth): UNKNOWN
    Durability: VOLATILE
    Lifespan: Infinite
    Deadline: Infinite
    Liveliness: AUTOMATIC
    Liveliness lease duration: Infinite

  Subscription count: 1

  Node name: turtlesim
  Node namespace: /
  Topic type: geometry_msgs/msg/Twist
  Topic type hash: RIHS01_9c45bf16fe0983d80e3cfe750d6835843d265a9a6c46bd2e609fcddde6fb8d2a
  Endpoint type: SUBSCRIPTION
  GID: 01.0f.94.f1.42.73.85.67.00.00.00.00.00.00.1d.04
  QoS profile:
    Reliability: RELIABLE
    History (Depth): UNKNOWN
    Durability: VOLATILE
    Lifespan: Infinite
    Deadline: Infinite
    Liveliness: AUTOMATIC
    Liveliness lease duration: Infinite
  ​

  如果有机械臂，你可以试试 ros2 topic info /joint_states --verbose

• 更多 topic 相关命令可以 -h 查看：

  # 帮助
  ros2 topic -h

  # 输出
  Commands:
    bw     Display bandwidth used by topic
    delay  Display delay of topic from timestamp in header
    echo   Output messages from a topic
    find   Output a list of available topics of a given type
    hz     Print the average receiving rate to screen
    info   Print information about a topic
    list   Output a list of available topics
    pub    Publish a message to a topic
    type   Print a topic's type

    Call `ros2 topic <command> -h` for more detailed usage.
  ​

四、Services（服务）

4.1 什么是服务？

回顾外卖系统类比：

还记得开头的外卖系统中，顾客打电话问骑手"到哪了"的场景吗？

• 顾客打电话给骑手：询问当前位置（发送请求）
• 骑手接听电话：告诉顾客"我在 XX 路口"（返回响应）
• 通话结束，挂断电话
• 如果想再次知道位置，需要再打一次电话

这就是**请求-响应（Request-Response）**模式：需要时主动询问，得到答案后结束，不会持续收到信息。

对比话题（Topic）：

• 话题（GPS 位置广播）：骑手持续广播位置，顾客被动接收，无需主动询问
• 服务（打电话询问）：顾客主动打电话询问，骑手响应一次，通话结束

在 ROS2 中：

服务是基于请求-响应模型的同步通信机制：

• 客户端（Client）：发送请求（类比：顾客打电话）
• 服务端（Server）：处理请求并返回响应（类比：骑手接电话回答）

与话题的区别：

• 话题：持续数据流，异步（像持续的 GPS 广播）
• 服务：一次性调用，同步等待响应（像打一次电话）

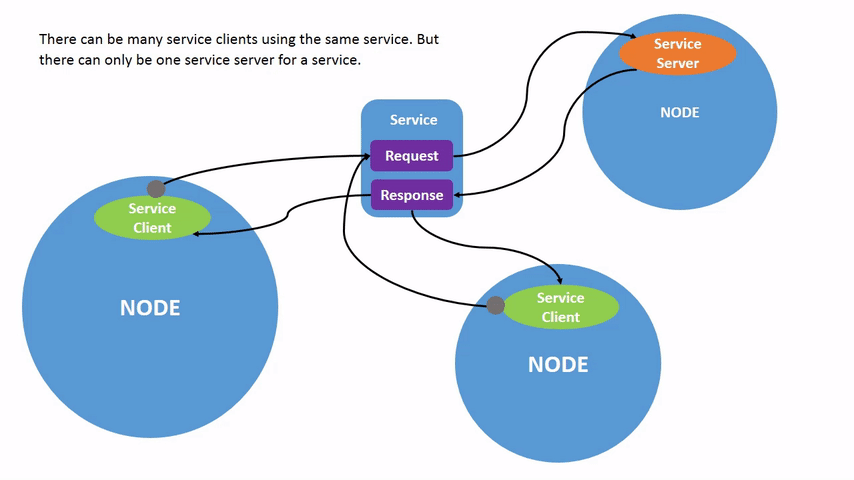

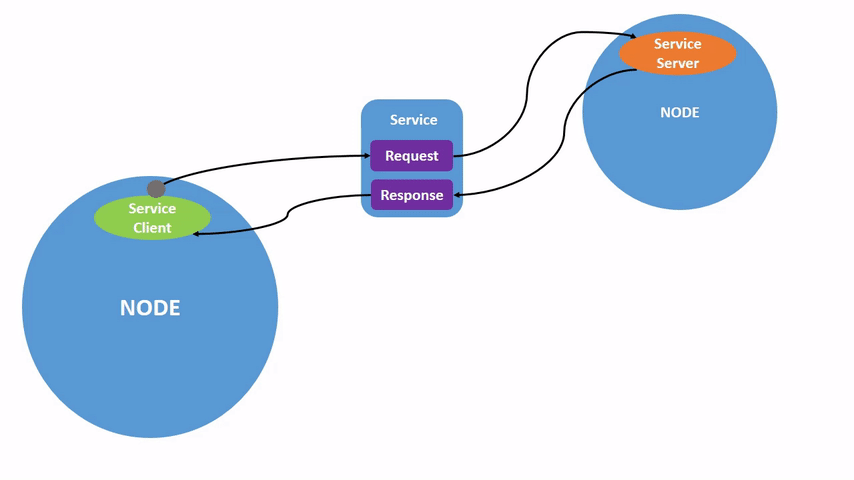

Services 也支持多个客户端同时请求：

单客户端	多客户端

典型应用场景：

• 清除轨迹 /clear
• 重置状态 /reset
• 打开开关
• 执行一次性计算或操作

4.2 服务相关命令

类似 Topic 的操作，服务也支持各种命令：

4.2.1 查看活动服务

为了简化结果，现在关闭 RVIZ 和对应的终端，但保留机械臂控制程序：

# 列出活动中的服务
ros2 service list

# 输出：
/clear
/episode_robot_interface/describe_parameters
/episode_robot_interface/get_parameter_types
/episode_robot_interface/get_parameters
/episode_robot_interface/get_type_description
/episode_robot_interface/list_parameters
/episode_robot_interface/set_parameters
/episode_robot_interface/set_parameters_atomically
/gripper_control # 控制吸盘
/kill
/read_motor_angles # 读取角度
/reset
/servo_gripper # 舵机夹爪
/set_free_mode # 使能
/spawn
/teleop_turtle/describe_parameters
/teleop_turtle/get_parameter_types
/teleop_turtle/get_parameters
/teleop_turtle/get_type_description
/teleop_turtle/list_parameters
/teleop_turtle/set_parameters
/teleop_turtle/set_parameters_atomically
/turtle1/set_pen
/turtle1/teleport_absolute
/turtle1/teleport_relative
/turtlesim/describe_parameters
/turtlesim/get_parameter_types
/turtlesim/get_parameters
/turtlesim/get_type_description
/turtlesim/list_parameters
/turtlesim/set_parameters
/turtlesim/set_parameters_atomically

# 显示服务类型
ros2 service list -t

# 输出类似（已省略）：
/clear [std_srvs/srv/Empty]
/gripper_control [robot_arm_interfaces/srv/GripperControl]
/kill [turtlesim/srv/Kill]
/read_motor_angles [robot_arm_interfaces/srv/ReadMotorAngles]
/reset [std_srvs/srv/Empty]
/servo_gripper [robot_arm_interfaces/srv/ServoGripper]
/set_free_mode [robot_arm_interfaces/srv/SetFreeMode]
/spawn [turtlesim/srv/Spawn]
​

4.2.2 查看服务类型

ros2 service type <service_name>

# 示例
ros2 service type /clear
# 输出：
std_srvs/srv/Empty

# 示例
ros2 service type /read_motor_angles
# 输出
robot_arm_interfaces/srv/ReadMotorAngles
​

4.2.3 查看服务详情

ros2 service info <service_name>

# 示例
ros2 service info /clear
# 输出
Type: std_srvs/srv/Empty
Clients count: 0
Services count: 1

# 示例
ros2 service info /read_motor_angles

# 输出
Type: robot_arm_interfaces/srv/ReadMotorAngles
Clients count: 0
Services count: 1
​

4.2.4 调用服务

我们可以在命令行调用服务（一般调试时用），但是需要拼凑很多参数，分别是 <service_name> <service_type> <arguments>。

所以需要先知道一个 service_name 的 <service_type> <arguments>，我们可以：

# 以生成新海龟的service：/spawn 为例

# 我们可以使用下面命令ros2 service info 先检查service_type：
ros2 service info /spawn
# 输出
Type: turtlesim/srv/Spawn
Clients count: 0
Services count: 1

# 再通过ros2 interface show 检查这个service_type的参数：
ros2 interface show turtlesim/srv/Spawn
# 输出
float32 x
float32 y
float32 theta
string name # Optional.  A unique name will be created and returned if this is empty
---
string name
​

参数解释：

• --- 上方是**请求（Request）**参数：客户端调用服务时需要传入的数据
  • x, y: 新海龟的位置坐标
  • theta: 新海龟的朝向角度
  • name: 新海龟的名字（可选）
• --- 下方是**响应（Response）**参数：服务端处理完成后返回的数据
  • name: 返回实际创建的海龟名字

在后续章节中，我们会详细讲解如何用代码定义和实现自定义服务接口。

ros2 service call <service_name> <service_type> <arguments>

# 示例：生成新海龟，参数需要用YAML格式

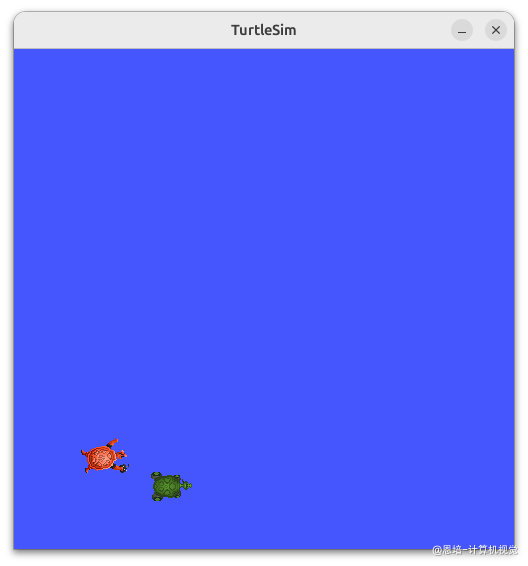

ros2 service call /spawn turtlesim/srv/Spawn "{x: 2, y: 2, theta: 0.2, name: 'turtle2'}"
​

我们也可以试试机械臂的例子（读取当前角度）：

# 获取/read_motor_angles类别
ros2 service info /read_motor_angles

# 输出
Type: robot_arm_interfaces/srv/ReadMotorAngles
Clients count: 0
Services count: 1

# 获取robot_arm_interfaces/srv/ReadMotorAngles 参数：
ros2 interface show robot_arm_interfaces/srv/ReadMotorAngles

# 输出

# Request: No input needed
---
# Response: Motor angles for all 6 joints
float64[6] angles    # Current angles of all 6 motors in degrees
bool success         # True if reading was successful
string message       # Error message if reading failed

# 可以看到无需参数，直接调用（参数不是必须填写的）
ros2 service call /read_motor_angles robot_arm_interfaces/srv/ReadMotorAngles

# 输出
waiting for service to become available...
requester: making request: robot_arm_interfaces.srv.ReadMotorAngles_Request()

response:
robot_arm_interfaces.srv.ReadMotorAngles_Response(angles=array([180.  ,  90.03,  83.06,  29.99, 109.99,  29.99]), success=True, message='Services-读取角度-成功')
​

五、Actions（动作）

5.1 什么是动作？

回顾外卖系统类比：

还记得开头的外卖系统中，整个配送任务的流程吗？

• 顾客下单：明确配送目标"送到 XX 小区"（发送目标 Goal）
• 骑手接单：开始执行配送任务
• 持续更新进度：
  • "已到达商家" → "正在取餐" → "配送中" → "还有 5 分钟到达"（持续反馈 Feedback）
  • 顾客实时看到骑手位置和状态
• 任务完成：骑手送达，订单完成（返回结果 Result）
• 可以取消：配送过程中顾客可以取消订单，骑手停止配送

这就是**目标-反馈-结果（Goal-Feedback-Result）**模式：执行长时间任务，持续告知进度，支持中途取消。

对比话题（Topic）和服务（Service）：

• 话题（GPS 广播）：持续发送位置，但不知道任务是否完成
• 服务（打电话询问）：问一次答一次，不适合长时间任务
• 动作（配送任务）：有明确目标，持续反馈进度，最终返回结果，还能中途取消

在 ROS2 中：

动作用于长时间运行的任务，结合了话题和服务的特性：

• 目标（Goal）：客户端发送任务目标（类比：下单指定配送地址）
• 反馈（Feedback）：服务端持续发送进度（类比：骑手更新配送状态）
• 结果（Result）：任务完成后返回最终结果（类比：订单完成通知）

特点：

• ✓ 可以取消正在执行的任务（类比：取消订单）
• ✓ 提供实时反馈（类比：查看配送进度）
• ✓ 适合导航、机械臂运动等长时任务

注意，可以看到，feedback 又多次传输，但是 response 只有一次

5.2 动作相关命令

5.2.1 查看活动动作

ros2 action list

# 输出
/angle_mode
/episode_arm_controller/follow_joint_trajectory
/linear_move
/move_xyz_rotation
/turtle1/rotate_absolute
/turtle2/rotate_absolute

# 显示动作类型
ros2 action list -t

# 输出
/angle_mode [robot_arm_interfaces/action/AngleMode]
/episode_arm_controller/follow_joint_trajectory [control_msgs/action/FollowJointTrajectory]
/linear_move [robot_arm_interfaces/action/LinearMove]
/move_xyz_rotation [robot_arm_interfaces/action/MoveXyzRotation]
/turtle1/rotate_absolute [turtlesim/action/RotateAbsolute]
/turtle2/rotate_absolute [turtlesim/action/RotateAbsolute]
​

5.2.2 查看动作详情

ros2 action info <action_name>

# 示例
ros2 action info /turtle1/rotate_absolute
# 输出
Action: /turtle1/rotate_absolute
Action clients: 1
    /teleop_turtle
Action servers: 1
    /turtlesim

# 示例
ros2 action info /angle_mode

# 输出
Action: /angle_mode
Action clients: 0
Action servers: 1
    /episode_robot_interface
​

5.2.3 查看动作接口定义

ros2 interface show <action_type>

# 示例
ros2 interface show turtlesim/action/RotateAbsolute

# 输出

# The desired heading in radians
float32 theta
---
# The angular displacement in radians to the starting position
float32 delta
---
# The remaining rotation in radians
float32 remaining


# 示例
ros2 interface show robot_arm_interfaces/action/AngleMode

# 输出
# Goal: What the client sends to start angle mode movement
float64[6] angles            # Target angles for 6 motors (degrees)
float64 speed_ratio          # Speed ratio (0.0 to 1.0)
---
# Result: What server sends when done
bool success                 # True if movement successful
string message              # Error message or success info
float64 execution_time      # How long the movement took
float64[6] final_angles     # Final angles achieved
---
# Feedback: Sent continuously during execution
float64 elapsed_time        # Time elapsed since start
float64 progress           # Movement progress (0.0 to 1.0)
float64[6] current_angles  # Current motor angles
string status_message      # Human-readable status
​

动作定义包含三部分（用 --- 分隔）：

1. Goal（目标）
2. Result（结果）
3. Feedback（反馈）

5.2.4 发送动作目标

ros2 action send_goal <action_name> <action_type> <goal>

# 示例：让海龟旋转
ros2 action send_goal /turtle1/rotate_absolute turtlesim/action/RotateAbsolute "{theta: 1.57}"

# 显示反馈
ros2 action send_goal /turtle1/rotate_absolute turtlesim/action/RotateAbsolute "{theta: -1.57}" --feedback


# 机械臂测试：
ros2 action send_goal /angle_mode robot_arm_interfaces/action/AngleMode "{angles: [180.00,0.00,163.00,30.00,110.00,30.00], speed_ratio: 1.0}" --feedback

# 恢复默认位置
ros2 action send_goal /angle_mode robot_arm_interfaces/action/AngleMode "{angles: [180.00,90.00,83.00,30.00,110.00,30.00], speed_ratio: 1.0}" --feedback
​

六、TF2（坐标变换）

6.1 什么是 TF2？

在机器人系统中，需要管理多个坐标系之间的关系：

• base_link：机器人基座
• camera_link：相机坐标系
• end_effector：机械臂末端
• world：世界坐标系

TF2 提供了一个坐标变换库，自动维护这些坐标系之间的关系，并可以查询任意两个坐标系之间的变换。

6.2 TF2 相关命令

6.2.1 查看坐标系树

• 先安装 sudo apt update && sudo apt install ros-jazzy-tf2-tools -y
• 然后启动 Episode1 ROS 包和 Rviz：ros2 launch episode1_urdf_1113 launch.py

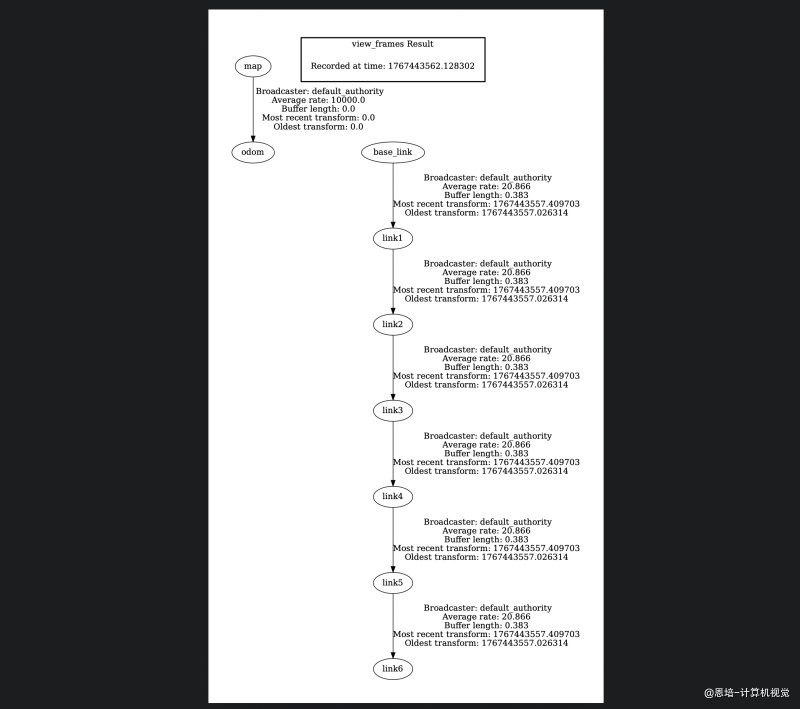

• 运行下面命令生成，生成 PDF 文件，显示所有坐标系的层级关系。

ros2 run tf2_tools view_frames
​

可以看到机械臂的 base_link 是 link1 的父亲，然后一直延续到 link6。

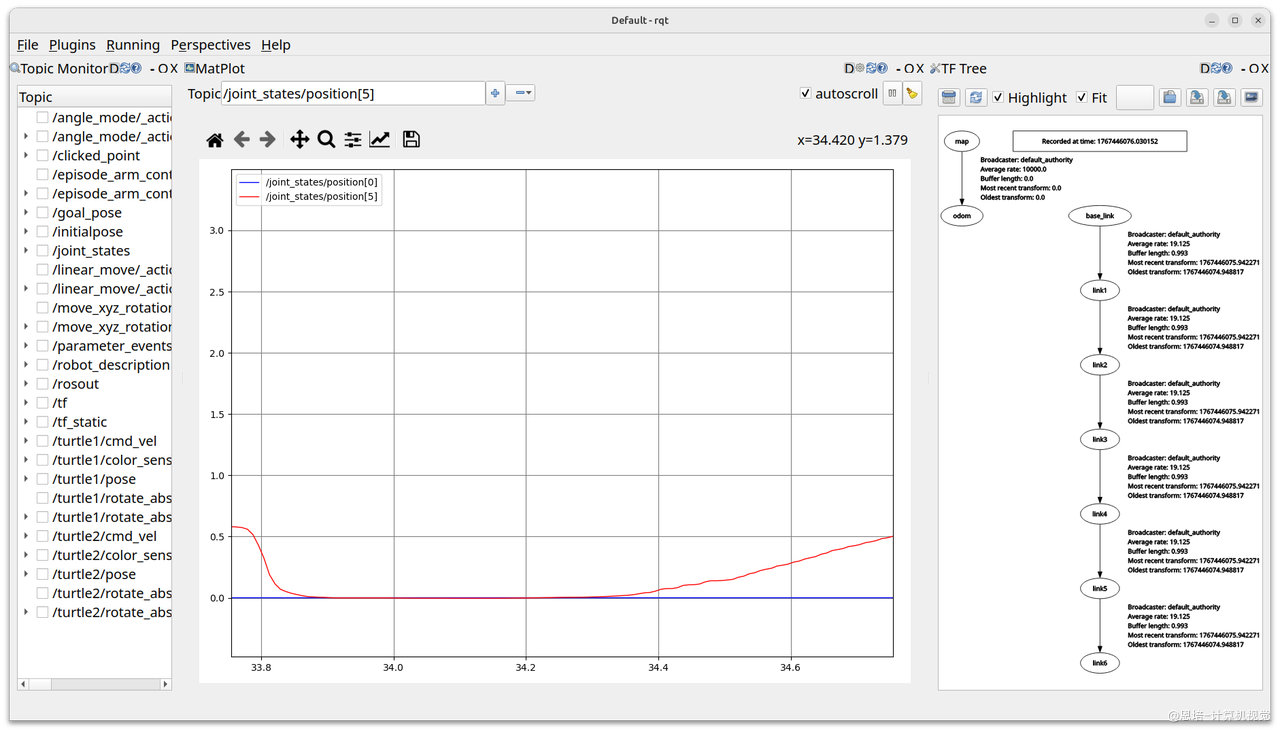

或者使用 rqt 查看：

6.2.2 查看坐标系列表

ros2 run tf2_ros tf2_echo <source_frame> <target_frame>

# 示例：查看 link6 相对于 base_link 的变换
ros2 run tf2_ros tf2_echo base_link link6

# 输出类似
At time 1767444337.858066210
- Translation: [0.089, -0.000, 0.264]
- Rotation: in Quaternion (xyzw) [0.643, 0.000, 0.765, 0.000]
- Rotation: in RPY (radian) [0.005, -1.398, 3.137]
- Rotation: in RPY (degree) [0.286, -80.100, 179.709]
- Matrix:
 -0.172 -0.000  0.985  0.089
  0.001 -1.000 -0.000 -0.000
  0.985  0.001  0.172  0.264
  0.000  0.000  0.000  1.000
​

输出包括：

• 平移（Translation）：x, y, z
• 旋转（Rotation）：四元数表示、欧拉角
• 变换矩阵

6.2.3 可视化工具：RViz

在 RViz 中添加 TF 显示插件，可以实时查看所有坐标系：

ros2 run rviz2 rviz2
​

6.3 实践：机械臂坐标系

启动 Episode1 的 URDF 可视化：

ros2 launch episode1_urdf_1113 launch.py
​

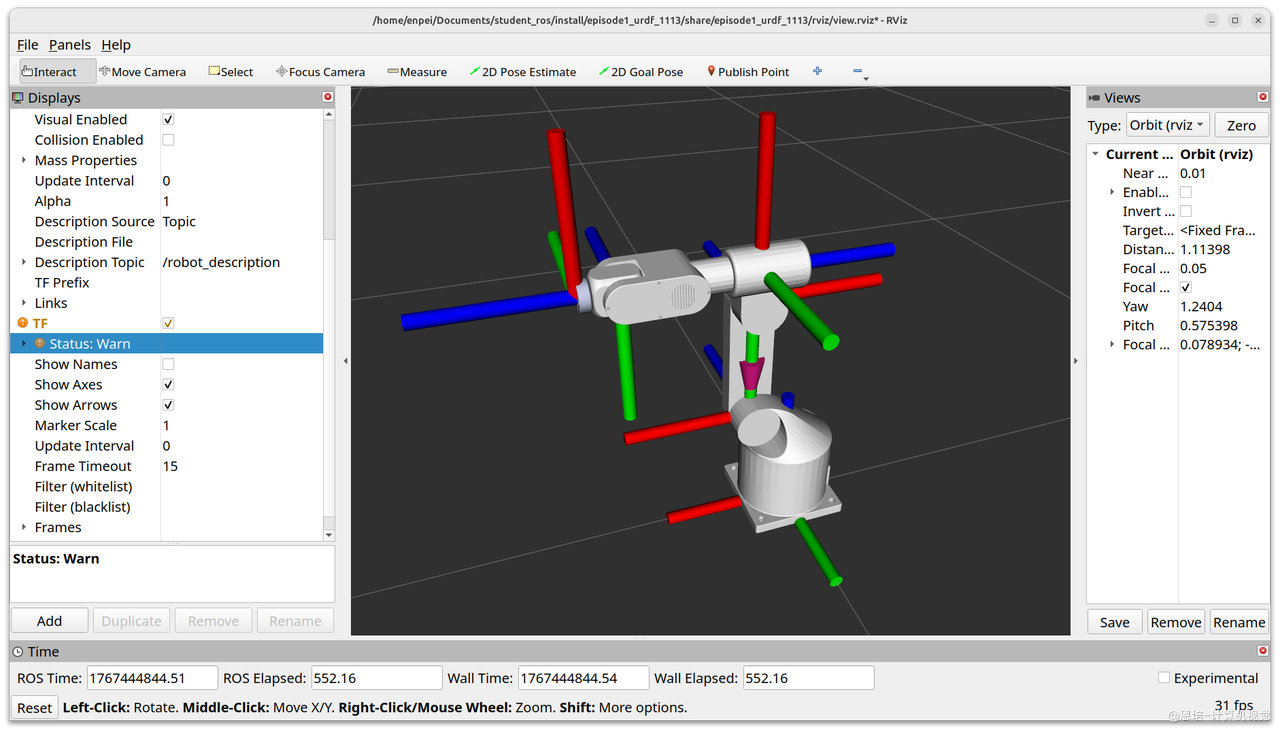

在 RViz 中：

1. 添加 TF 显示
2. 观察从 base_link 到 link6（末端）的坐标系关系
3. 移动机械臂，观察坐标系变化

七、综合实践：分析 Episode1 系统

7.1 启动完整系统

# 终端 1：启动机械臂接口
ros2 run episode_controller interface

# 终端 2：启动 RViz 可视化
ros2 launch episode1_urdf_1113 launch.py

# 终端 3：运行测试客户端
ros2 run episode_controller client_demo --action move_xyz
​

7.2 分析系统架构

查看所有节点

ros2 node list
​

查看通信拓扑

ros2 run rqt_graph rqt_graph
​

查看话题

# 查看所有话题
ros2 topic list

# 监听关节状态
ros2 topic echo /joint_states

# 查看话题频率
ros2 topic hz /joint_states
​

查看服务

ros2 service list
​

查看动作

ros2 action list
​

查看坐标系

# 生成坐标系树
ros2 run tf2_tools view_frames

# 查看末端相对于基座的位置
ros2 run tf2_ros tf2_echo base_link link6
​

八、总结对比

通信类型	模型	特点	典型应用
Topic	发布-订阅	异步、持续数据流、多对多	传感器数据、状态发布
Service	请求-响应	同步、一次性调用	配置查询、重置操作
Action	目标-反馈-结果	异步、可取消、有反馈	导航、机械臂运动
TF2	坐标变换	管理坐标系关系	位置转换、视觉定位

选择建议

• 高频数据（>10Hz）→ Topic
• 一次性查询/设置 → Service
• 耗时任务（需要进度反馈）→ Action
• 空间位置关系 → TF2

九、常用调试技巧

9.1 查看数据流

# 监听话题内容
ros2 topic echo <topic_name>

# 查看话题发布频率
ros2 topic hz <topic_name>

# 查看话题带宽
ros2 topic bw <topic_name>
​

9.2 手动测试

# 手动发布话题
ros2 topic pub <topic> <type> <data>

# 手动调用服务
ros2 service call <service> <type> <request>

# 手动发送动作
ros2 action send_goal <action> <type> <goal> --feedback
​

9.3 可视化工具

# 节点关系图
ros2 run rqt_graph rqt_graph

# 3D 可视化
ros2 run rviz2 rviz2

# 综合调试工具
rqt
​

9.4 录制和回放

# 录制话题数据
ros2 bag record -a  # 录制所有话题
ros2 bag record <topic1> <topic2>  # 录制指定话题

# 回放数据
ros2 bag play <bag_file>
​

十、下一步学习

完成本章后，你应该能够：

• ✓ 理解 ROS2 的核心通信机制
• ✓ 使用命令行工具调试 ROS2 系统
• ✓ 分析机械臂系统的节点和通信架构

下一章将学习如何编写自己的 ROS2 节点，实现自定义功能。
